Example_01#

Model, Prototype 생성부터 시뮬레이션 동작 확인까지

0. 목차#

Playground 접속 및 계정 생성
개발 환경 이동
Prototype 생성
시뮬레이션 작성 및 Dashboard 설정
시뮬레이션 실행
프로토타입 내 Signal 조작
시뮬레이션 코드 추가
전체 실행 코드

1. Playground 접속 및 계정 생성#

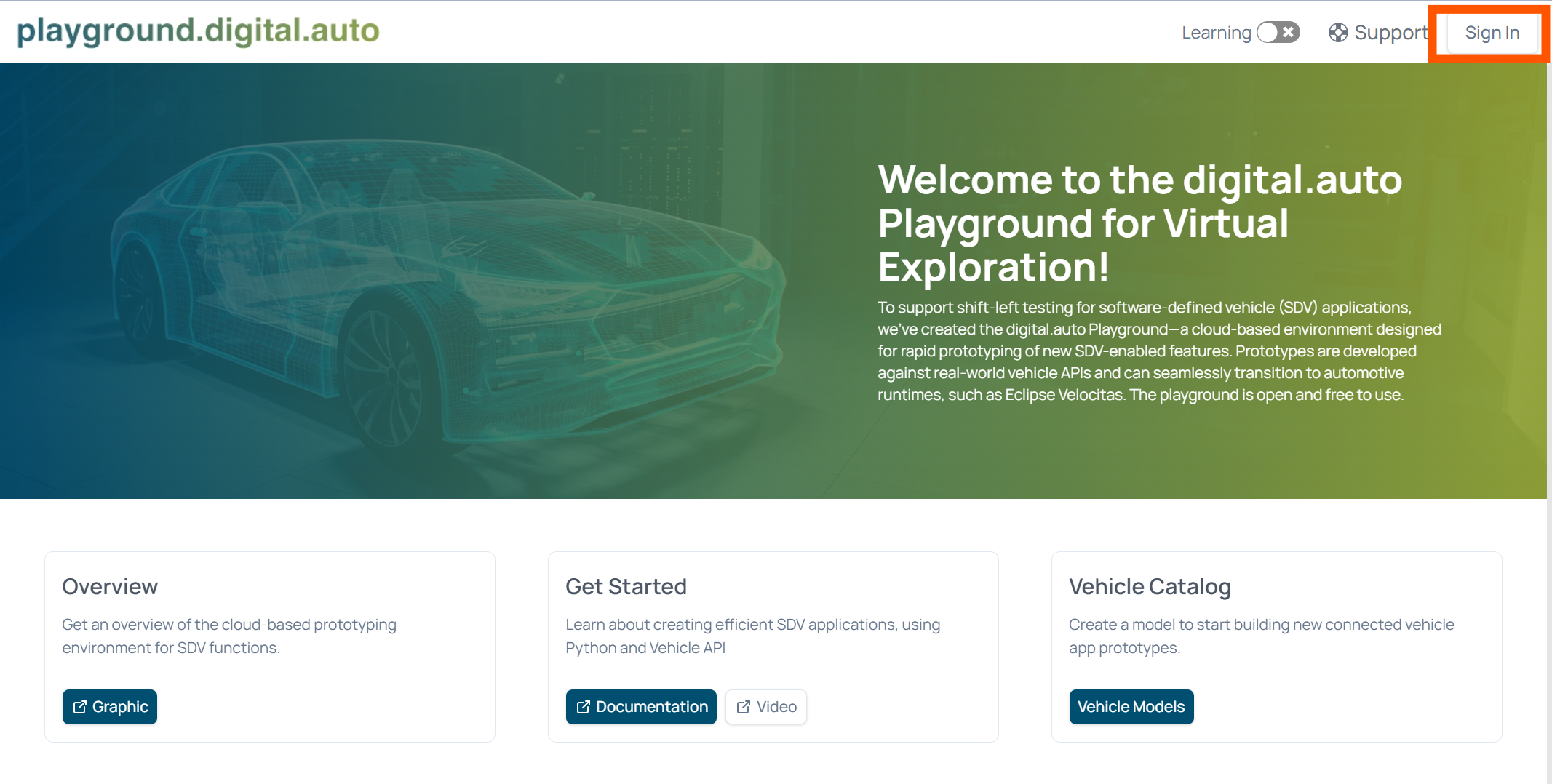

https://playground.digital.auto/ 접속
상단의 Sign In을 통해 계정 생성

2. 개발 환경 이동#

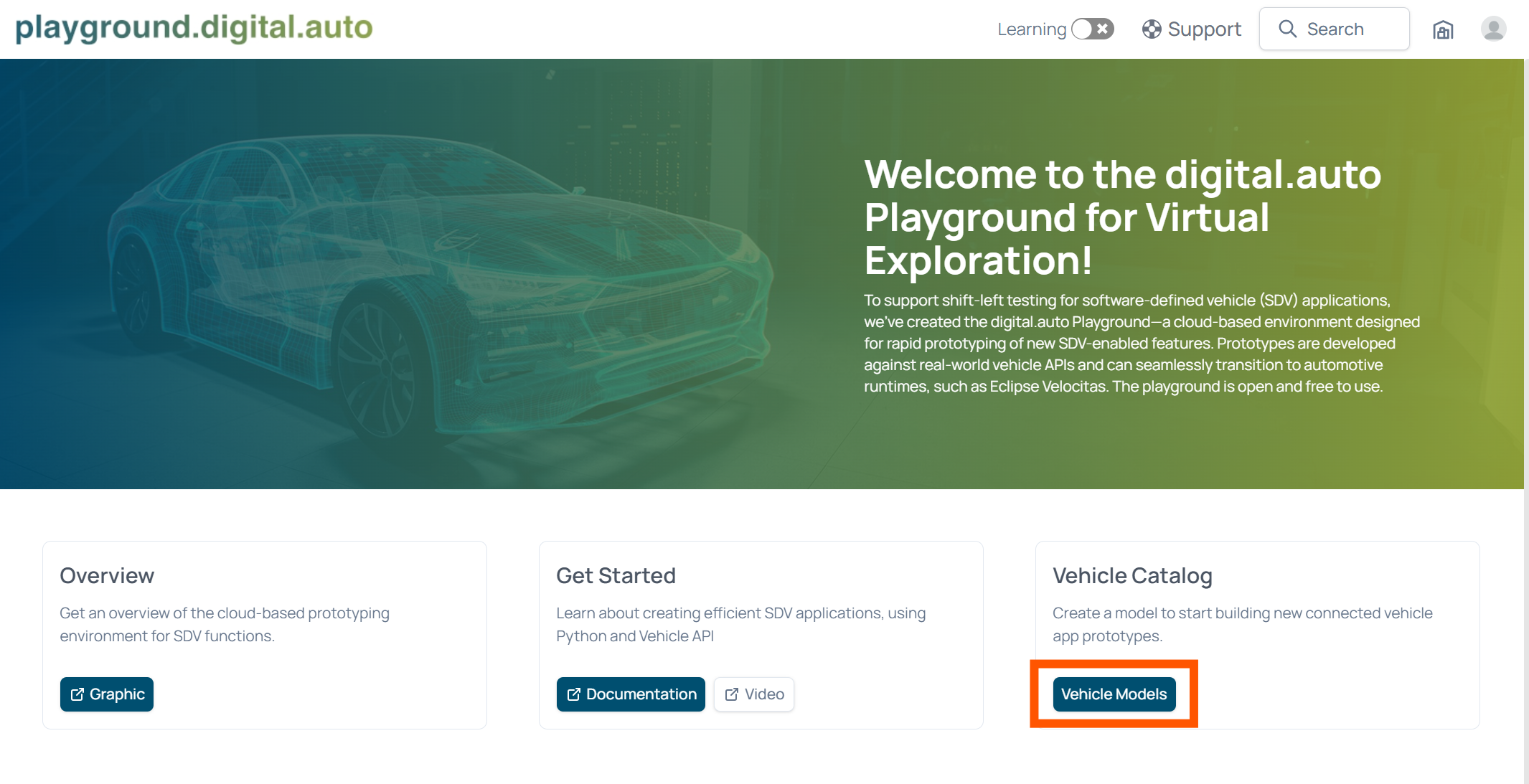

Vehicle Catalog → Vehicle Models 선택하여 개발 환경 이동
차량 모델에는 사용자가 만든 'My Models'와 'Public' 모델들을 볼 수 있다.

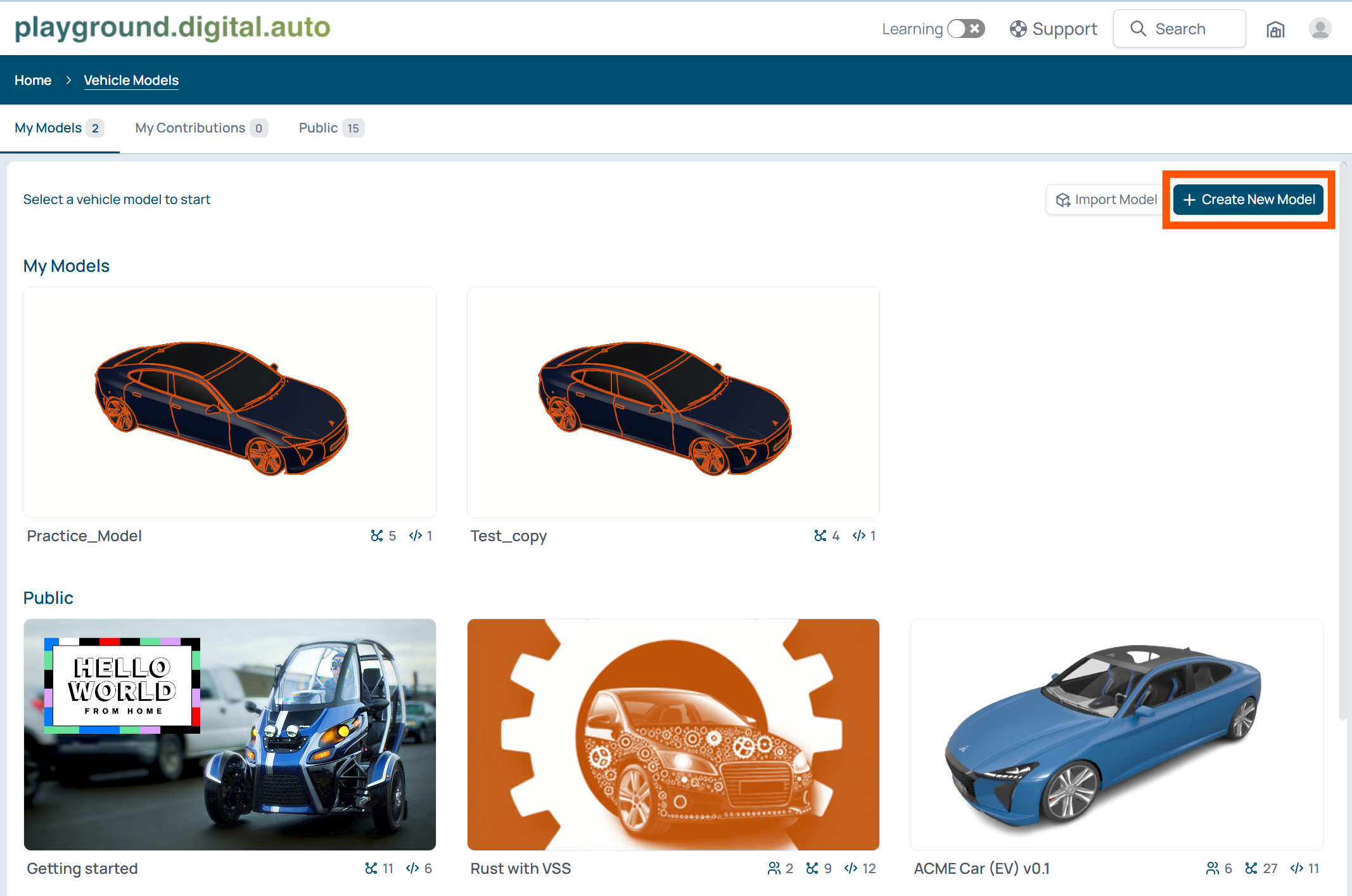

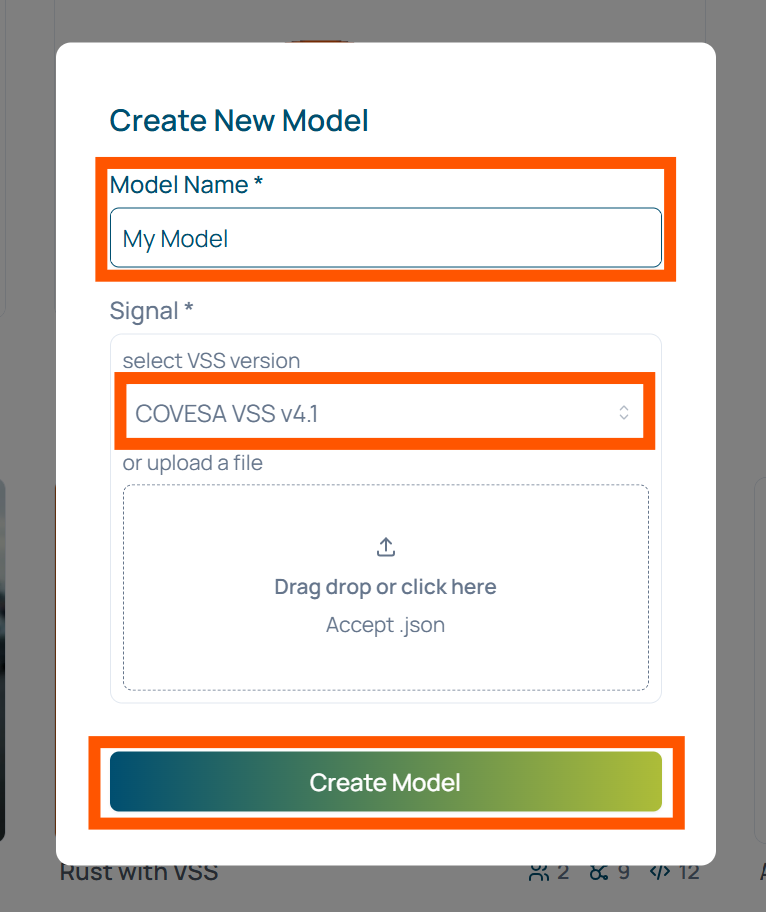

상단의 Create New Model 선택하여 새로운 모델 생성

Model Name: <사용자가 원하는 모델 이름 지정>
Signal: (default) COVESA VSS v4.1

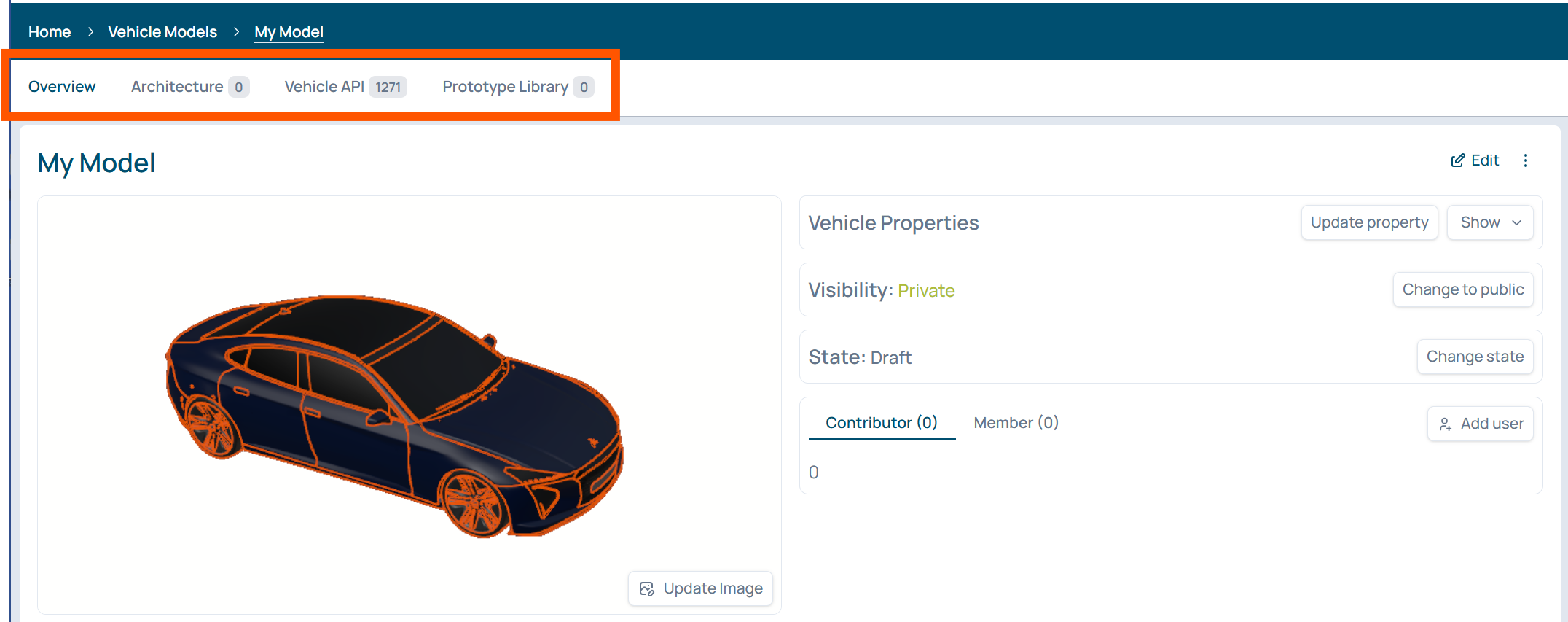

모델 안의 정보들#

Overview: 모델의 정보
Architecture: 모델의 아키텍처 정의 (자세한 사항은 문서참조)
Vehicle: 모델에서 사용가능한 API들
Prototype Library: 프로토타입

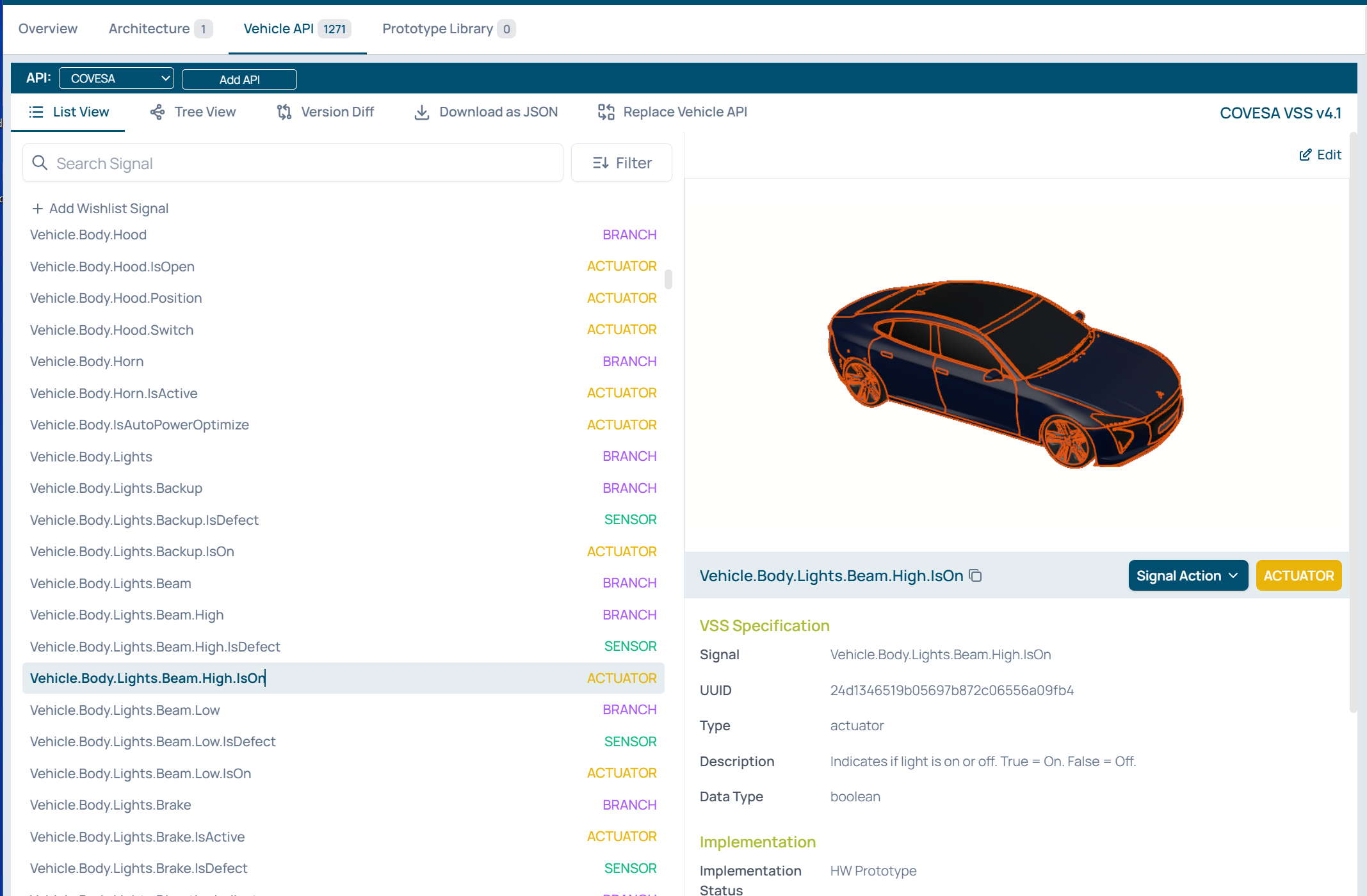

상단의 Vehicle API에는 모델 생성에 선택했던 COVESA VSS v4.1에 정의된 API들의 정보를 확인할 수 있다.
Branch, Actuator, Sensor 포함

3. Prototype 생성#

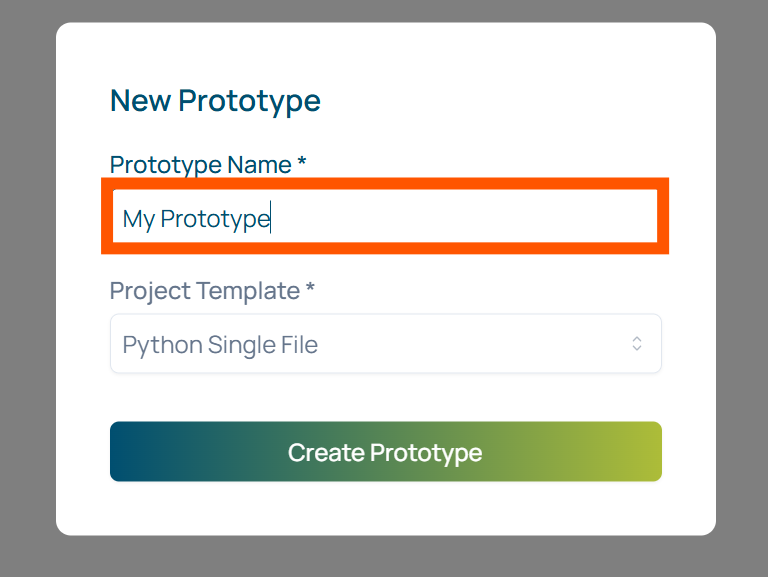

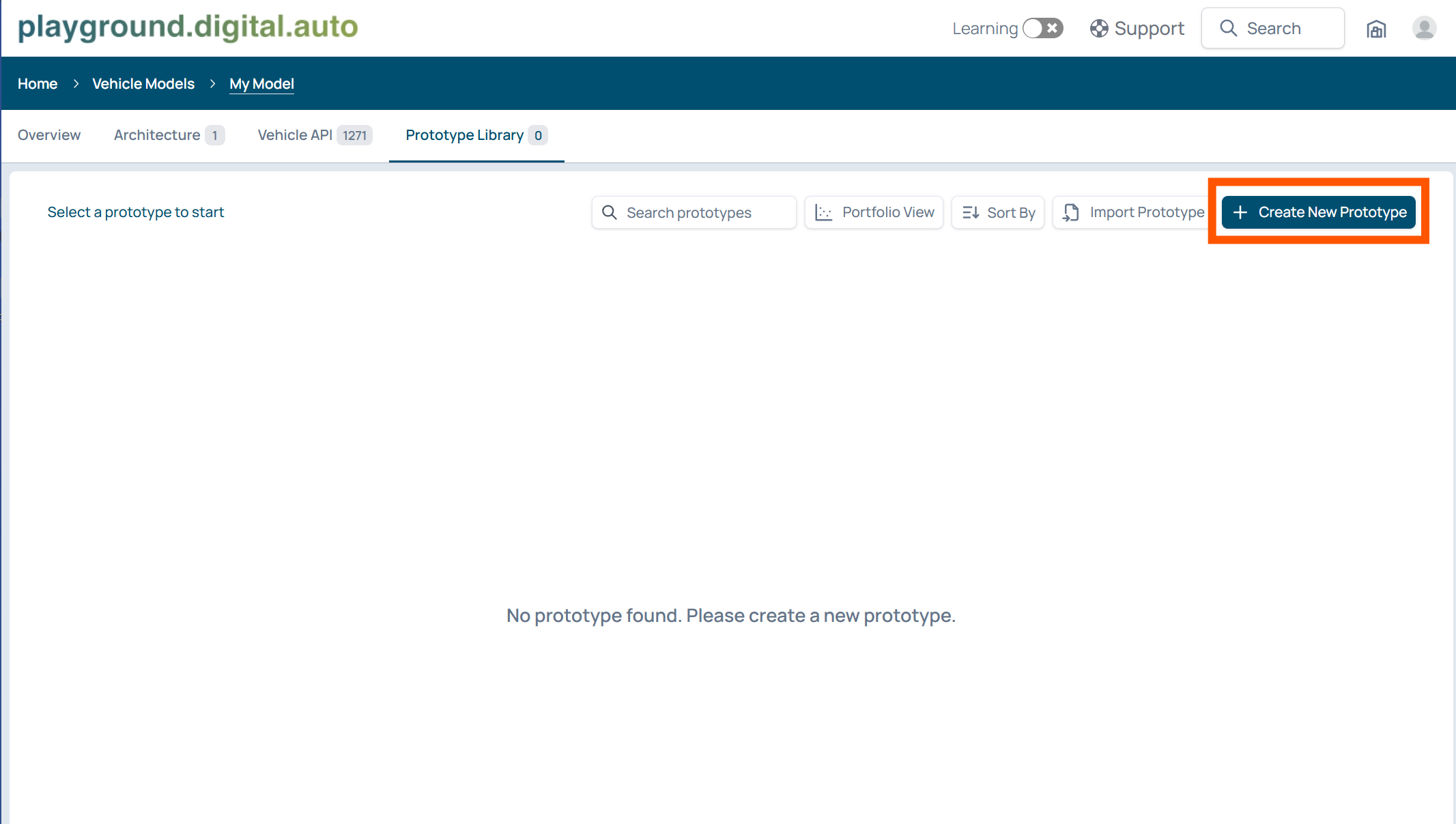

Prototype Libaray - Ctreate New Prototype 선택
Prototype Name: <사용자가 원하는 프로토 타입 이름 지정>
Project Template: (default) Python Single File

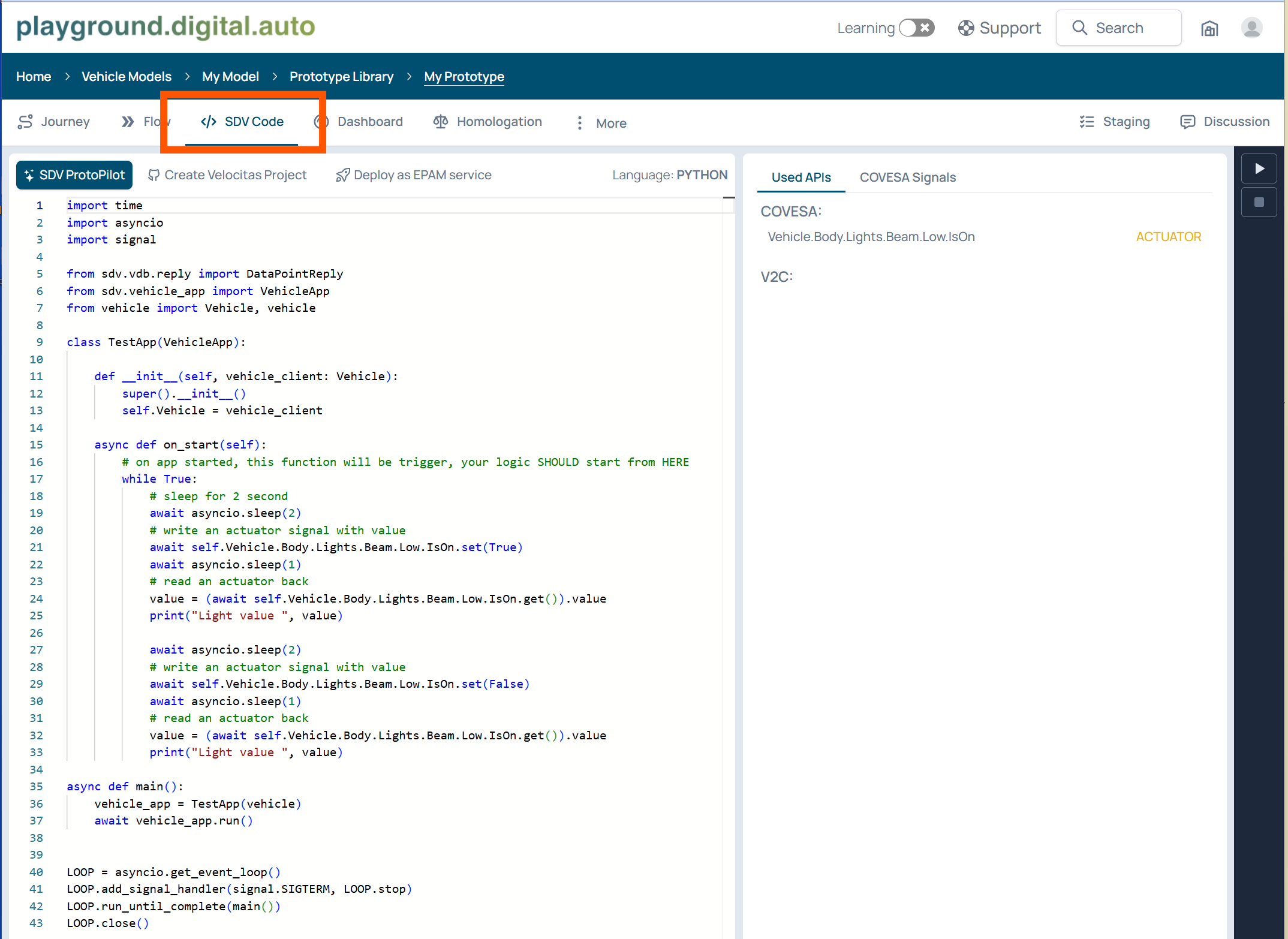

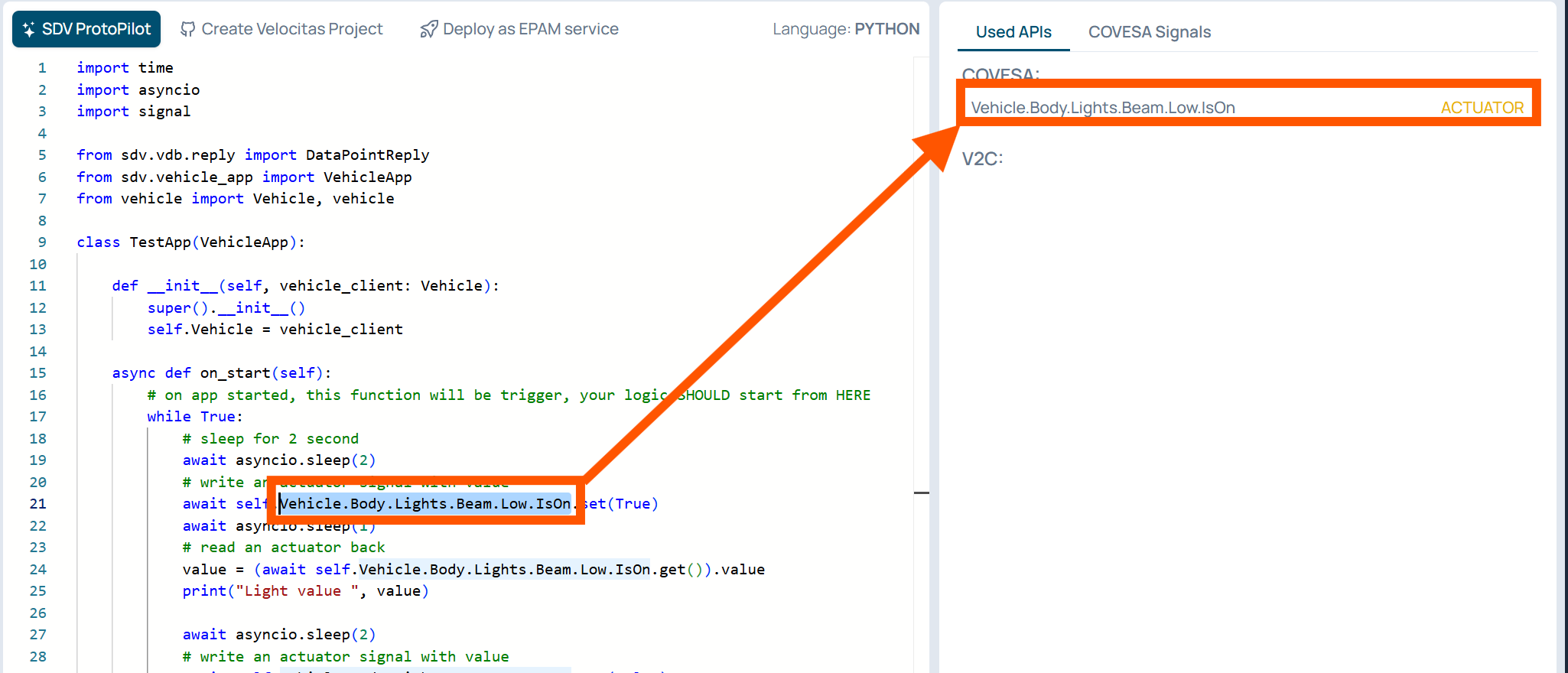

- SDV Code tap#

상단의 SDV Code 탭에는 API를 통한 시뮬레이션 과정을 Python 코드로 정의할 수 있다.
API를 사용할 경우 오른쪽 탭에 사용한 API들이 자동으로 표시된다.
사용하고자 하는 API들은 COVESA Signal에서 확인할 수 있다.

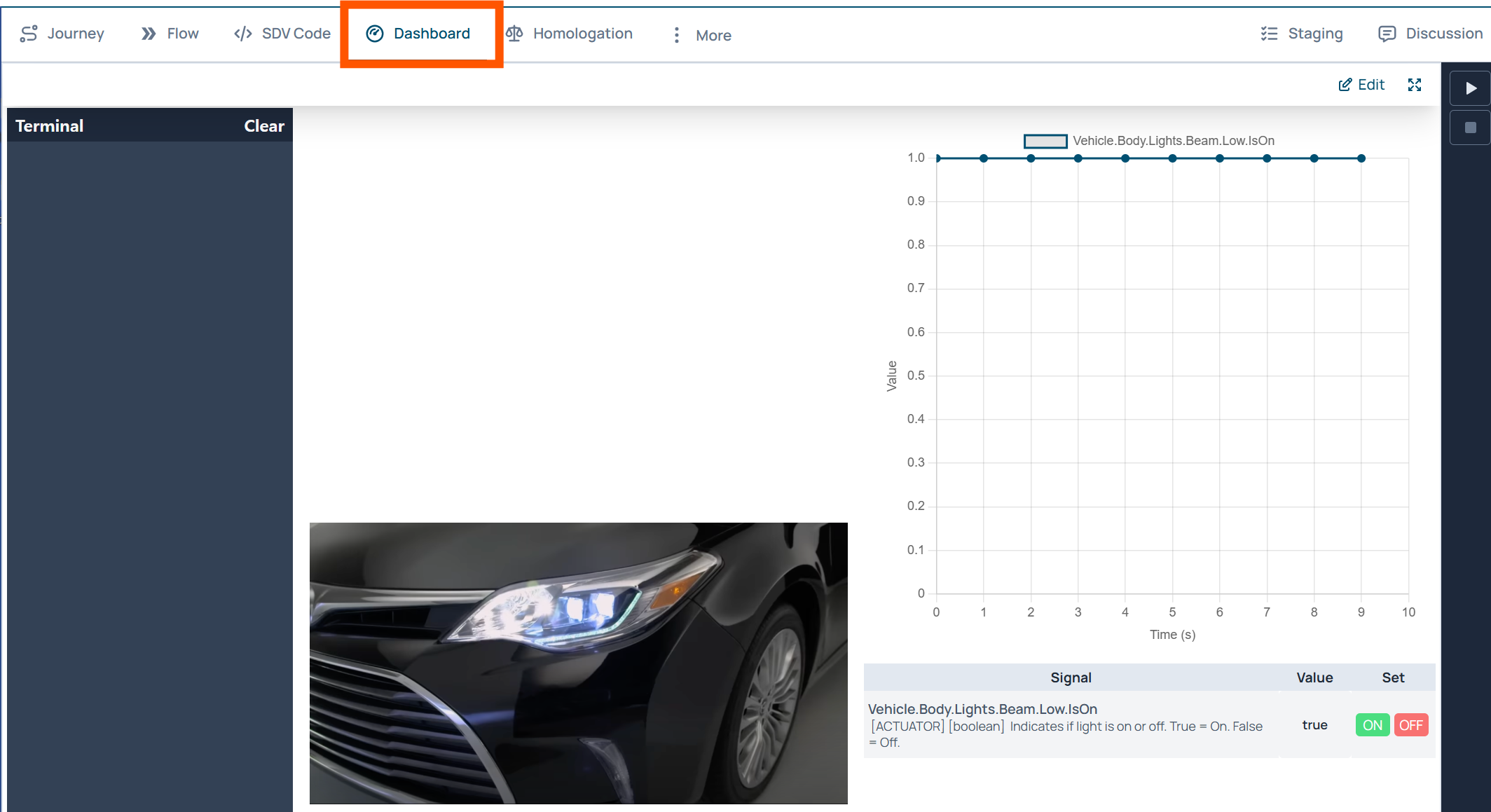

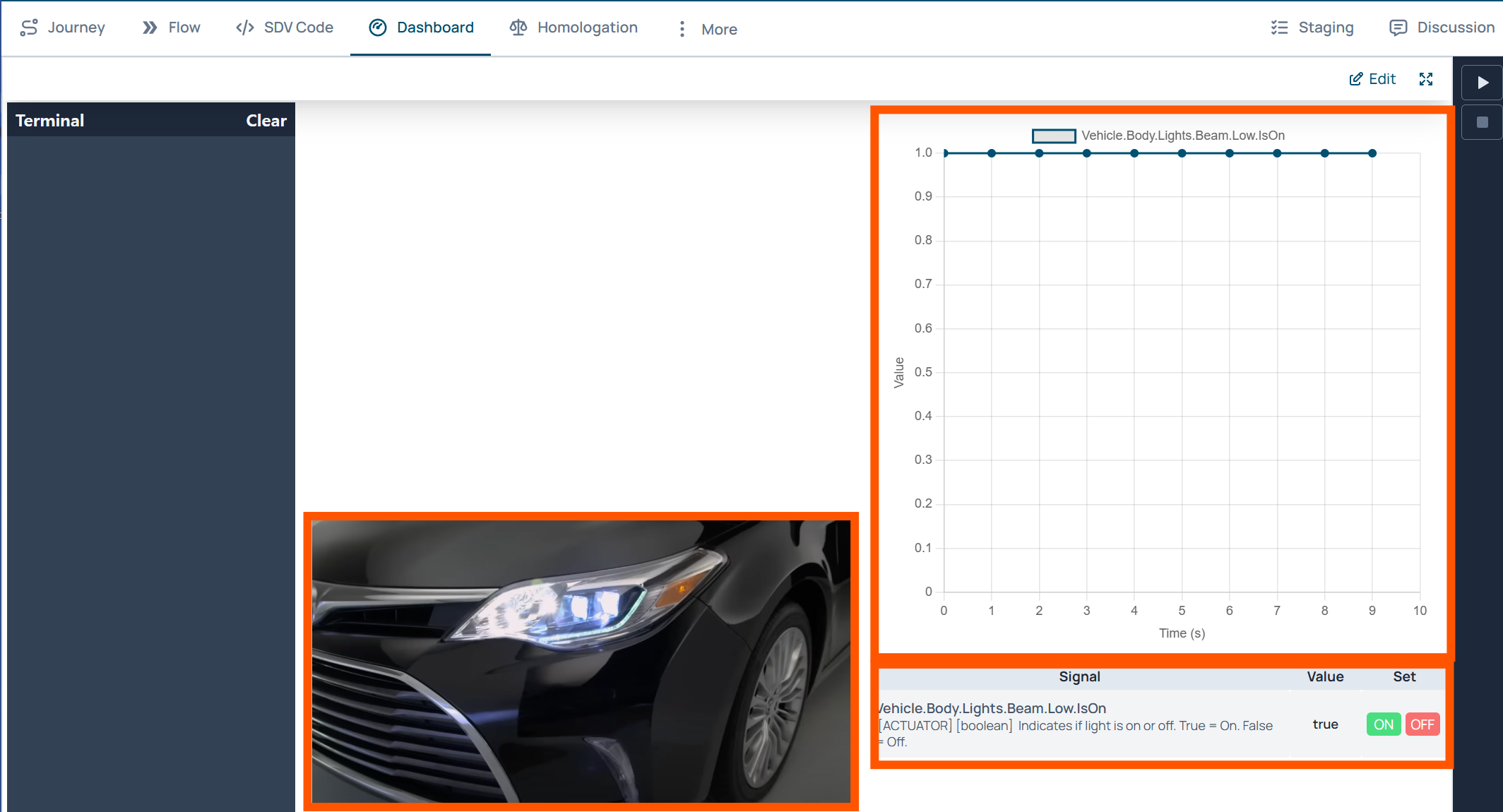

- Dashboard tap#

Dashboard 탭에서는 위젯(Widget)들을 통해 차량 내의 변화를 시각화할 수 있다.
이미지, 3D 모델링, 그래프 등 많은 도구를 지원한다.

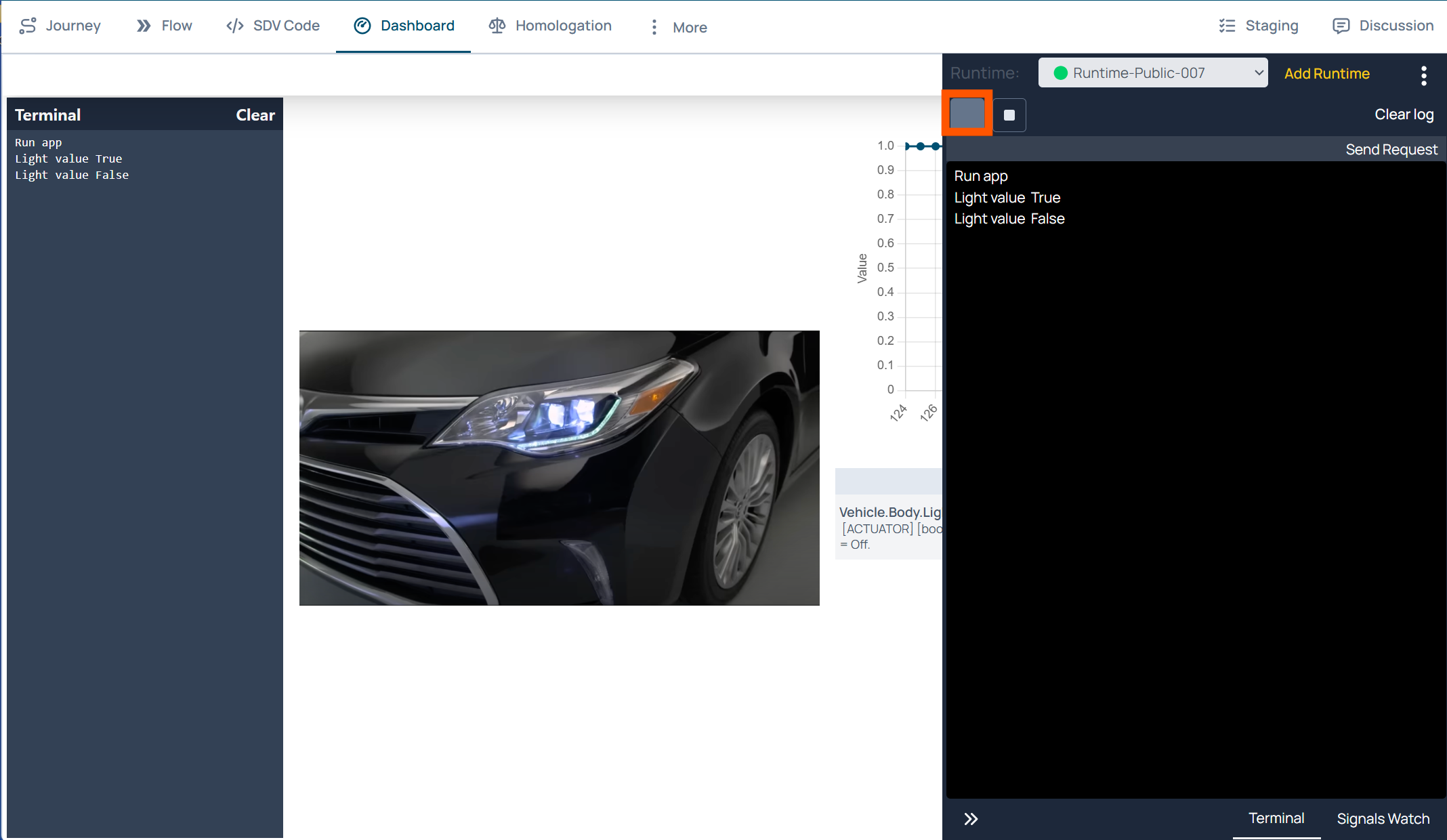

오른쪽 '시작'버튼을 통해 SDV Code에서 정의한 시뮬레이션을 시작할 수 있다.
상단의 Edit을 통해 위젯들의 배치 등을 변경할 수 있다.

4. 시뮬레이션 작성 및 Dashboard 설정#

시나리오 코드 작성#

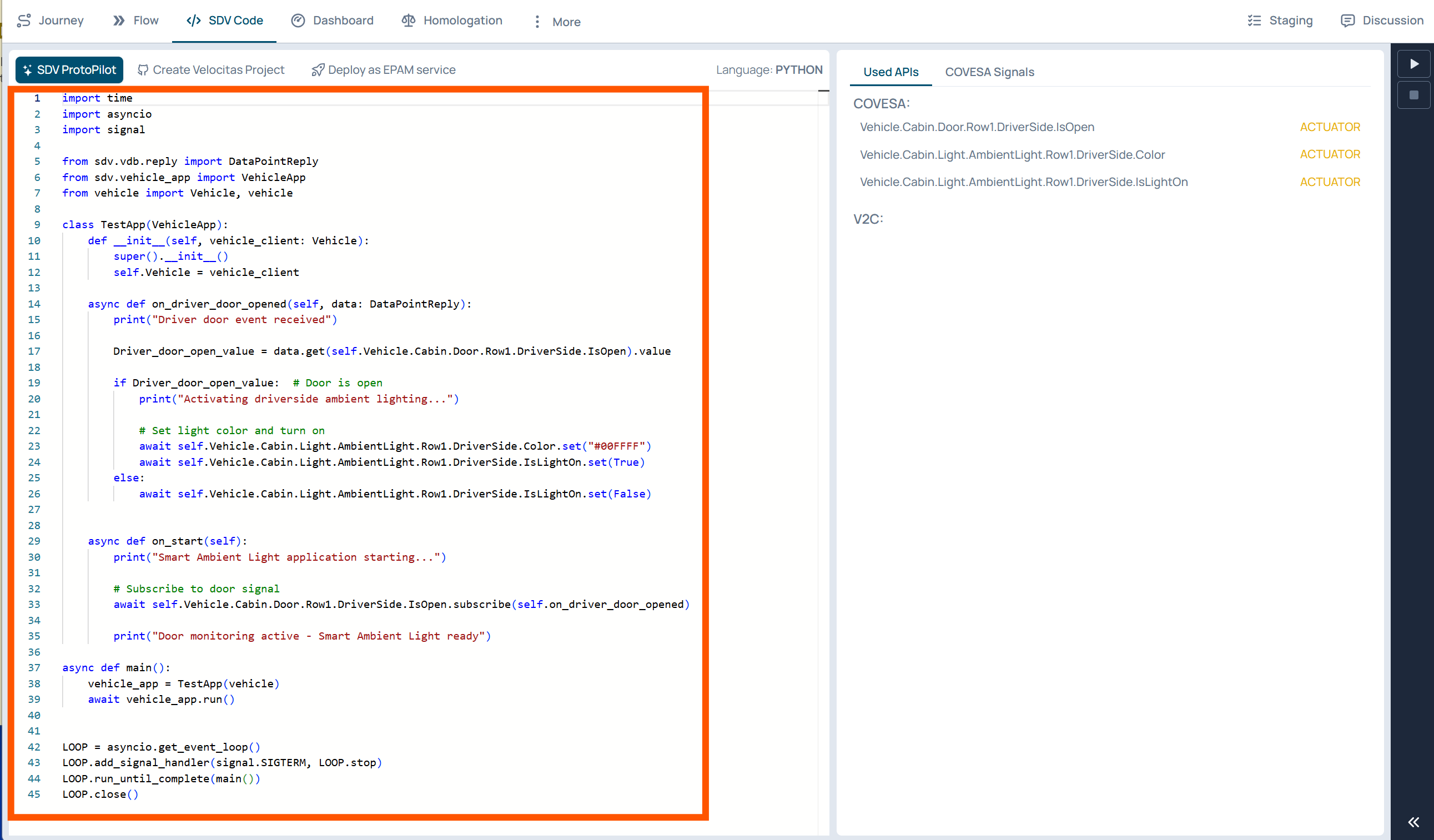

SDV Code 탭에서 아래의 코드를 작성한다.

시나리오: 운전자 측 문이 열리면 문에 내장된 실내등이 점등되고 닫으면 점멸된다. 2-4

import time
import asyncio
import signal

from sdv.vdb.reply import DataPointReply
from sdv.vehicle_app import VehicleApp
from vehicle import Vehicle, vehicle

class TestApp(VehicleApp):
    def __init__(self, vehicle_client: Vehicle):
        super().__init__()
        self.Vehicle = vehicle_client

    async def on_driver_door_opened(self, data: DataPointReply):
        print("Driver door event received")

        Driver_door_open_value = data.get(self.Vehicle.Cabin.Door.Row1.DriverSide.IsOpen).value

        if Driver_door_open_value:  # Door is open
            print("Activating driverside ambient lighting...")

            # Set light color and turn on
            await self.Vehicle.Cabin.Light.AmbientLight.Row1.DriverSide.Color.set("#00FFFF")
            await self.Vehicle.Cabin.Light.AmbientLight.Row1.DriverSide.IsLightOn.set(True)
        else:
            await self.Vehicle.Cabin.Light.AmbientLight.Row1.DriverSide.IsLightOn.set(False)


    async def on_start(self):
        print("Smart Ambient Light application starting...")

        # Subscribe to door signal
        await self.Vehicle.Cabin.Door.Row1.DriverSide.IsOpen.subscribe(self.on_driver_door_opened)

        print("Door monitoring active - Smart Ambient Light ready")

async def main():
    vehicle_app = TestApp(vehicle)
    await vehicle_app.run()


LOOP = asyncio.get_event_loop()
LOOP.add_signal_handler(signal.SIGTERM, LOOP.stop)
LOOP.run_until_complete(main())
LOOP.close()

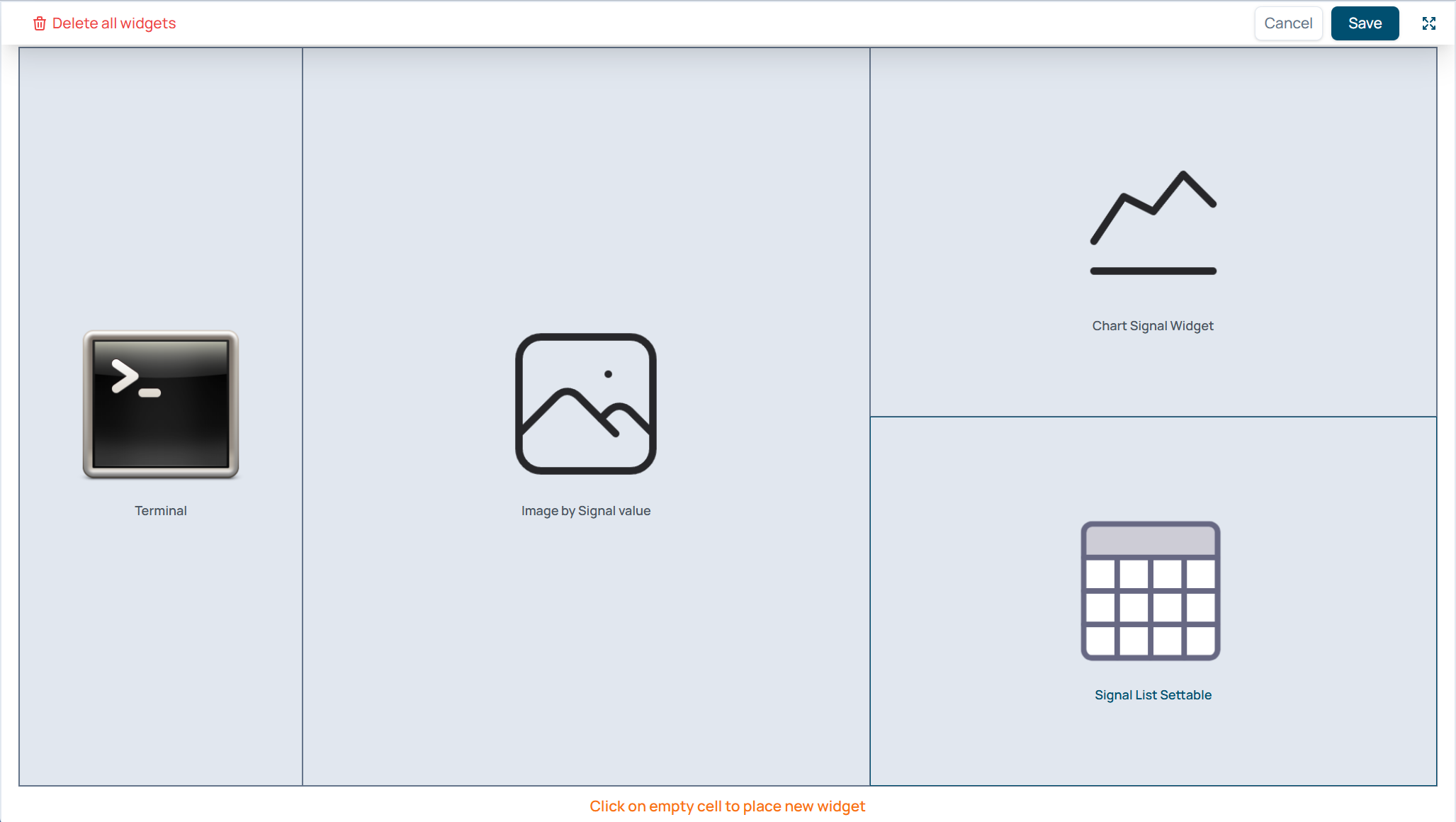

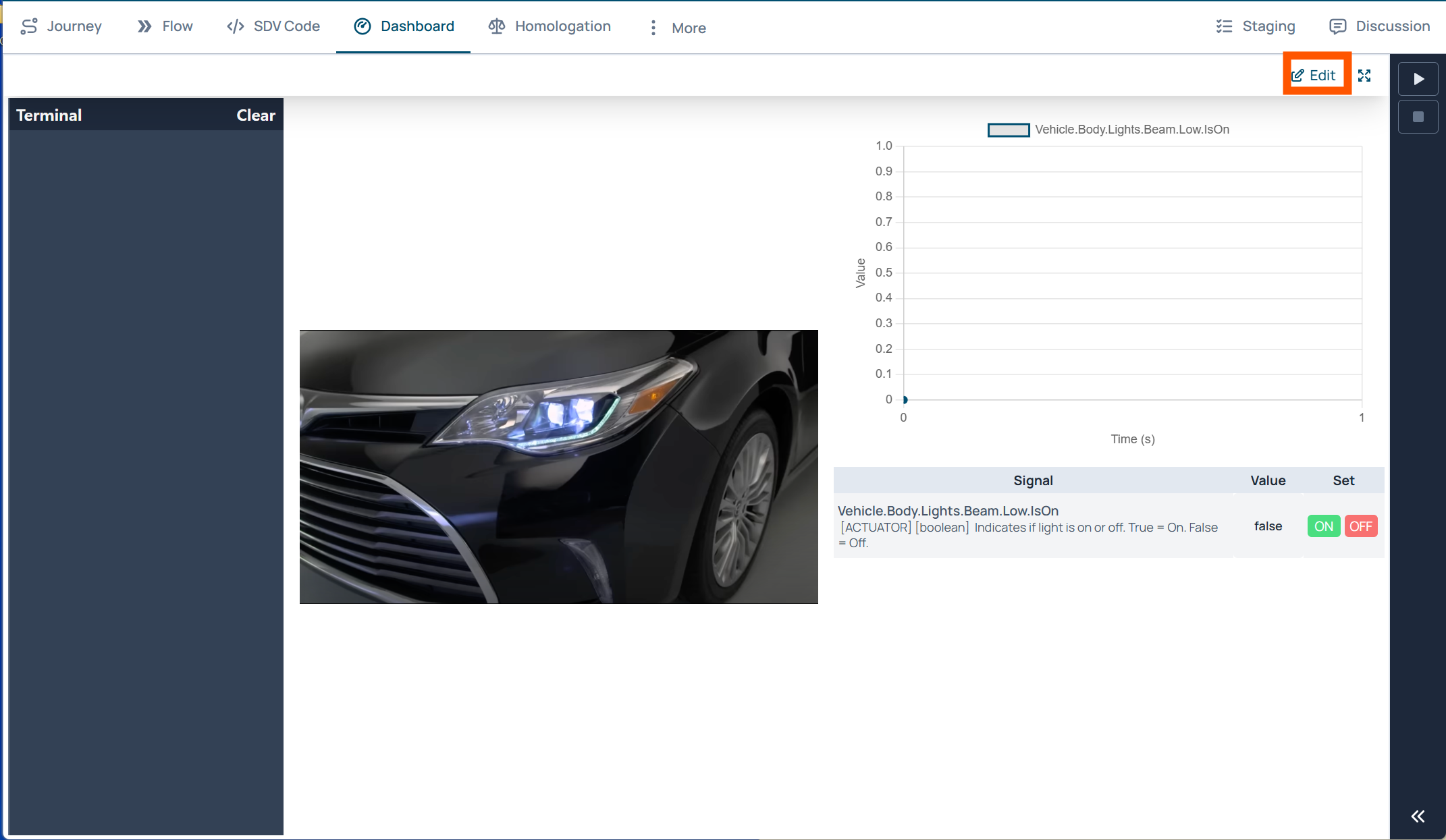

Dashboard 설정#

Dashboard 탭
Edit 선택

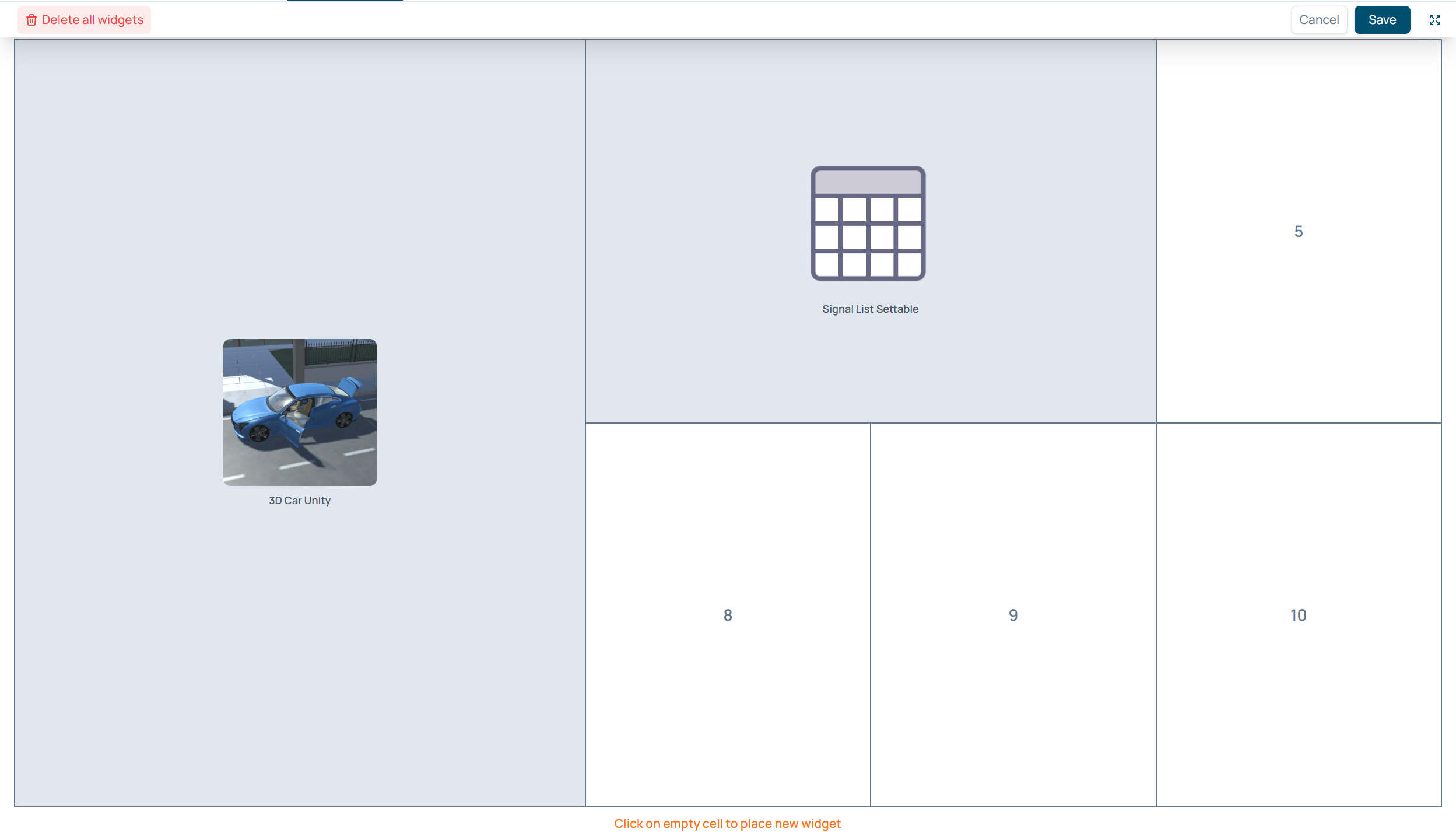

바둑판 배열에서 원하는 영역 선택 [1,2,6,7 선택]

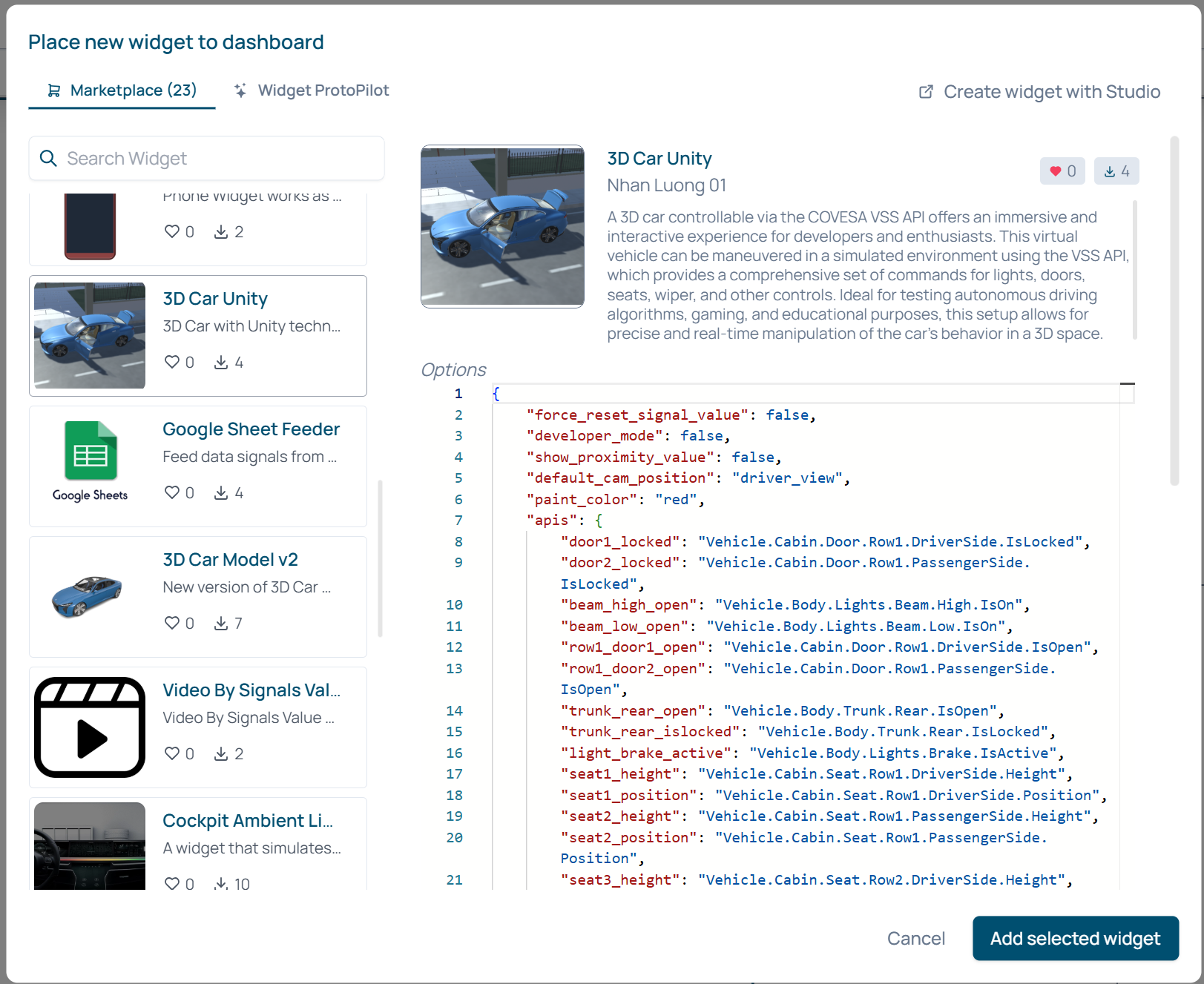

Add widget 선택
3D Car Unity 선택
바둑판 배열에서 원하는 영역 선택 [3,4 선택]
Add widget 선택

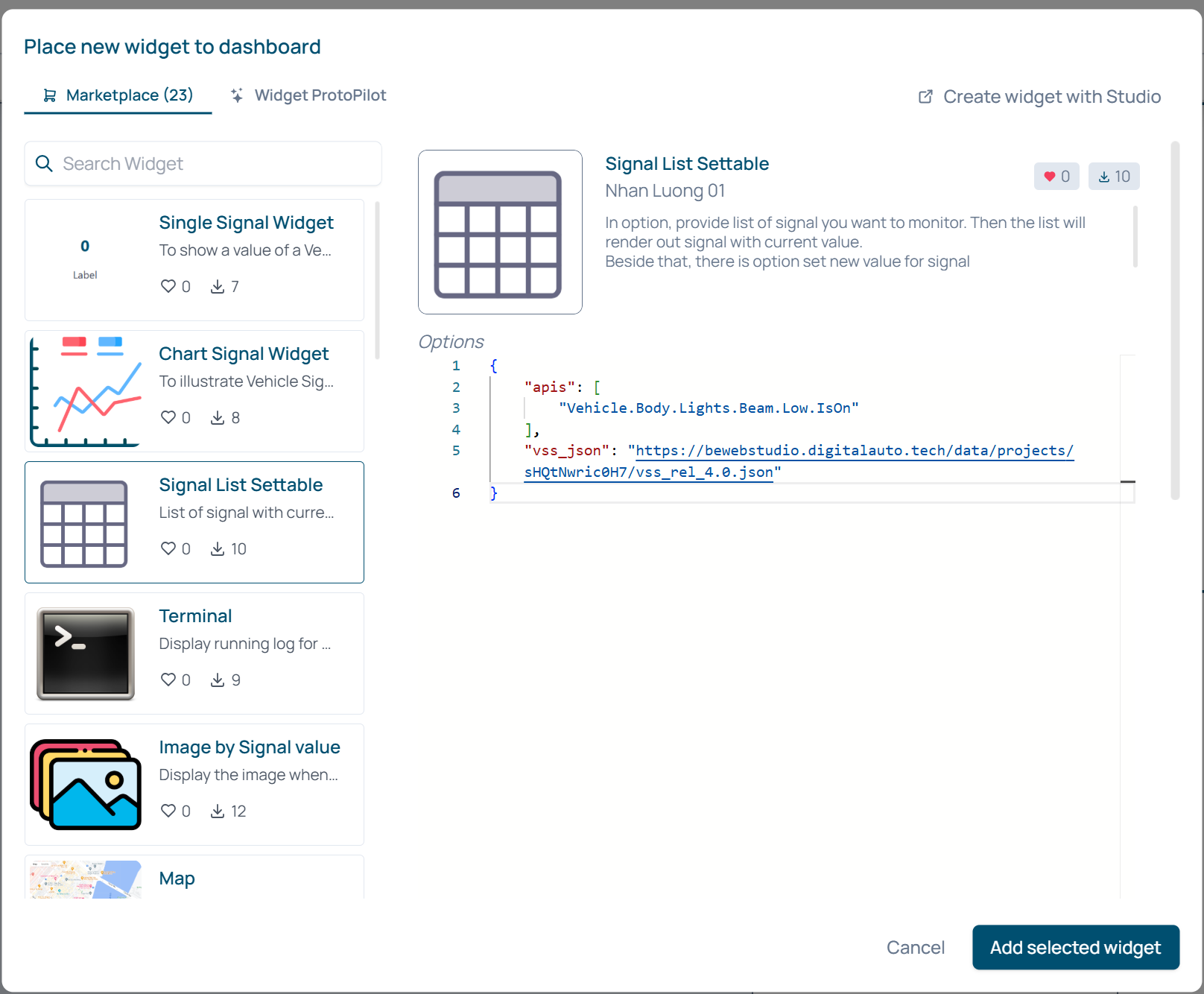

Signal List Settable 선택

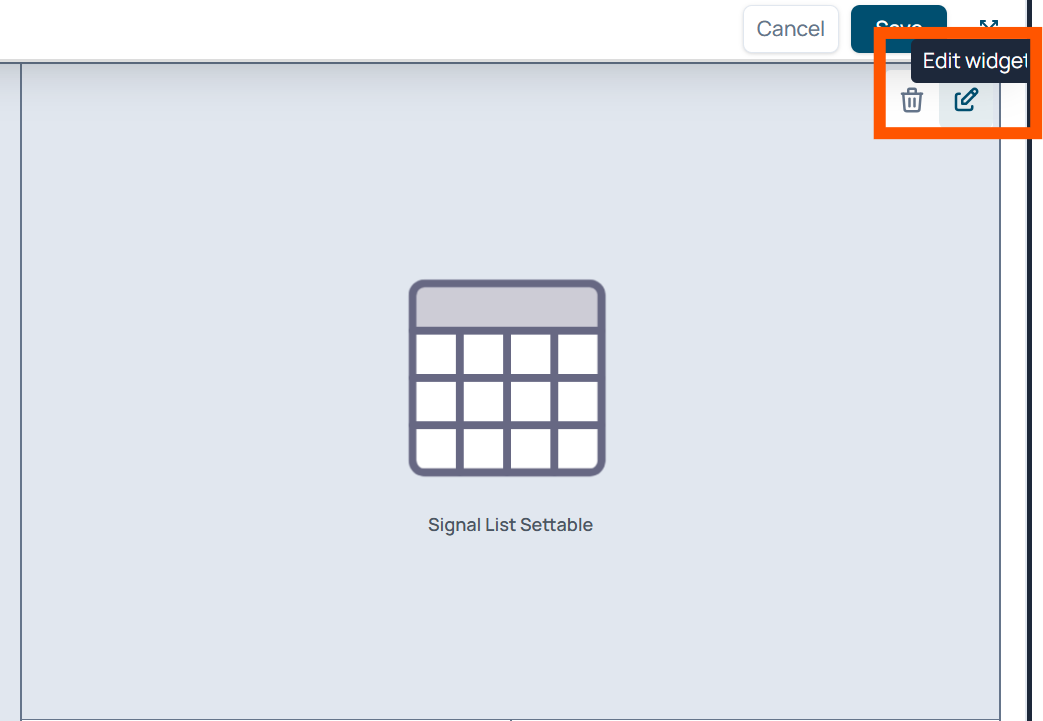

생성된 Signal List Settable 위젯 오른쪽 상단의 Edit Widget 선택

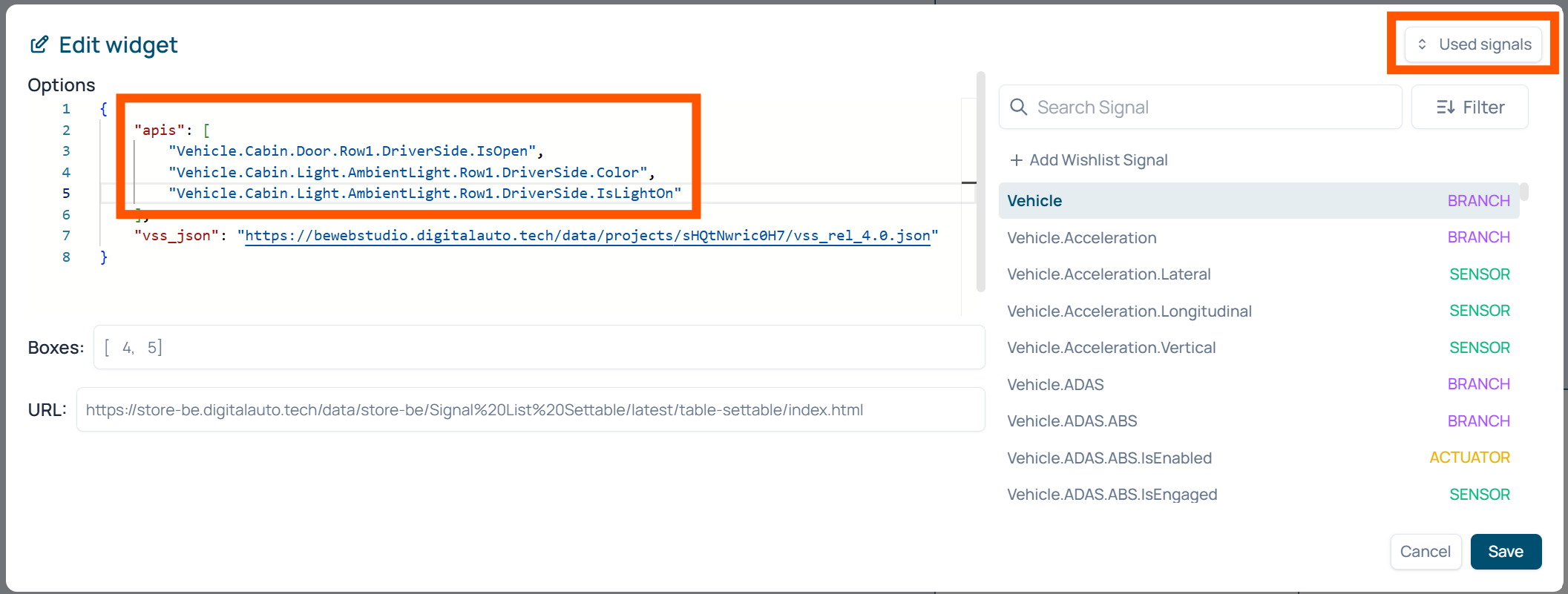

위젯을 통해 보고 싶은 값들을 설정 "Vehicle.Cabin.Door.Row1.DriverSide.IsOpen", "Vehicle.Cabin.Light.AmbientLight.Row1.DriverSide.Color", "Vehicle.Cabin.Light.AmbientLight.Row1.DriverSide.IsLightOn"
Save

5. 시뮬레이션 실행#

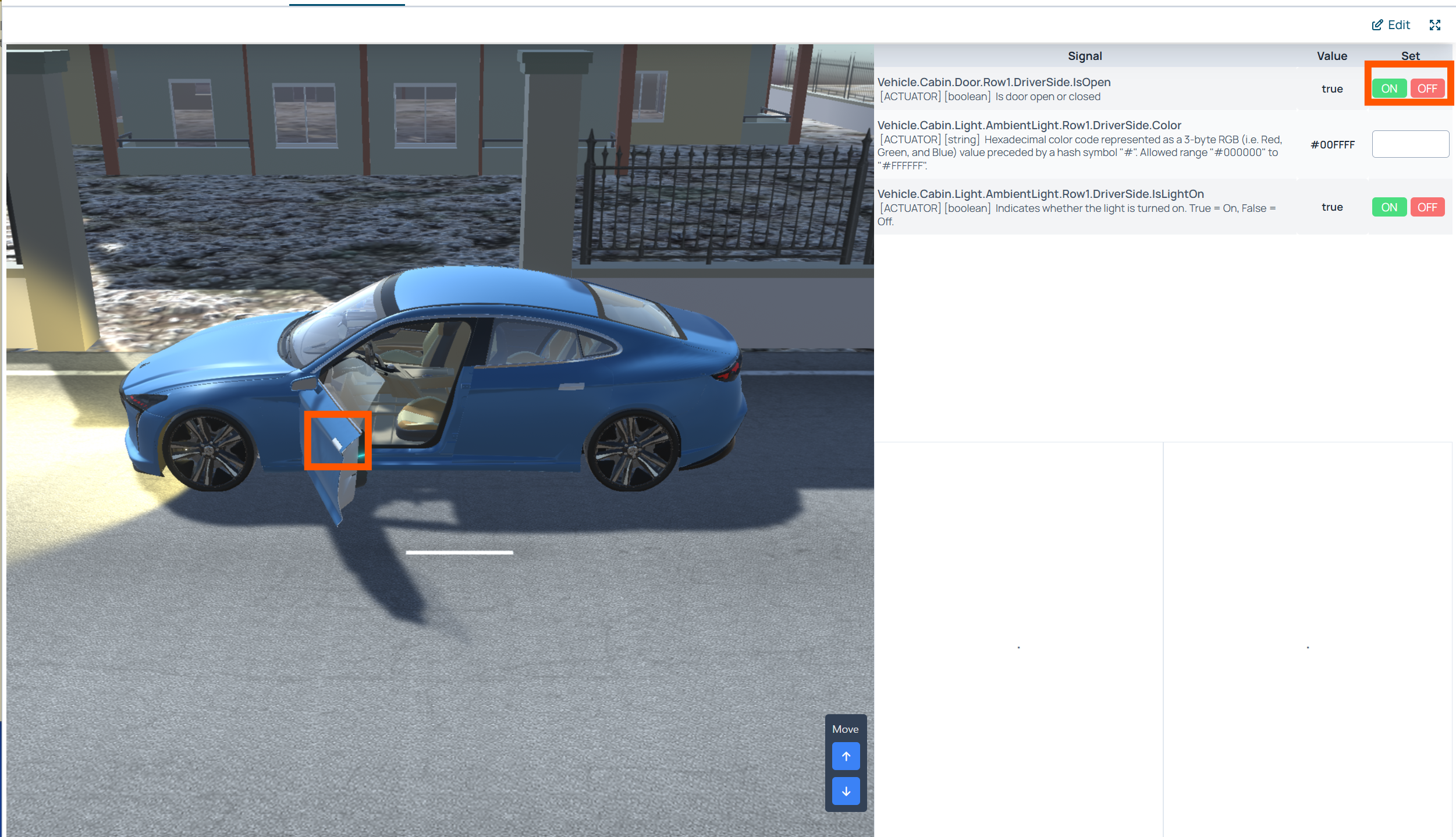

Start 버튼을 통해 시뮬레이션을 시작한 상태에서 차량의 문을 열어본다.
3D 모델을 통해 문 열고 닫기
또는 Settable의 On, Off를 통해 문 열고 닫기
문이 열릴때 문에 내장된 실내등이 점등/점멸되는지 확인 (실내등에 변화가 없을 경우 시뮬레이션이 잘 실행되었는지 확인, 오른쪽 아래 <<를 통해 터미널을 확장하여 코드의 에러가 있는지)

6. 프로토타입 내 `Signal` 조작#

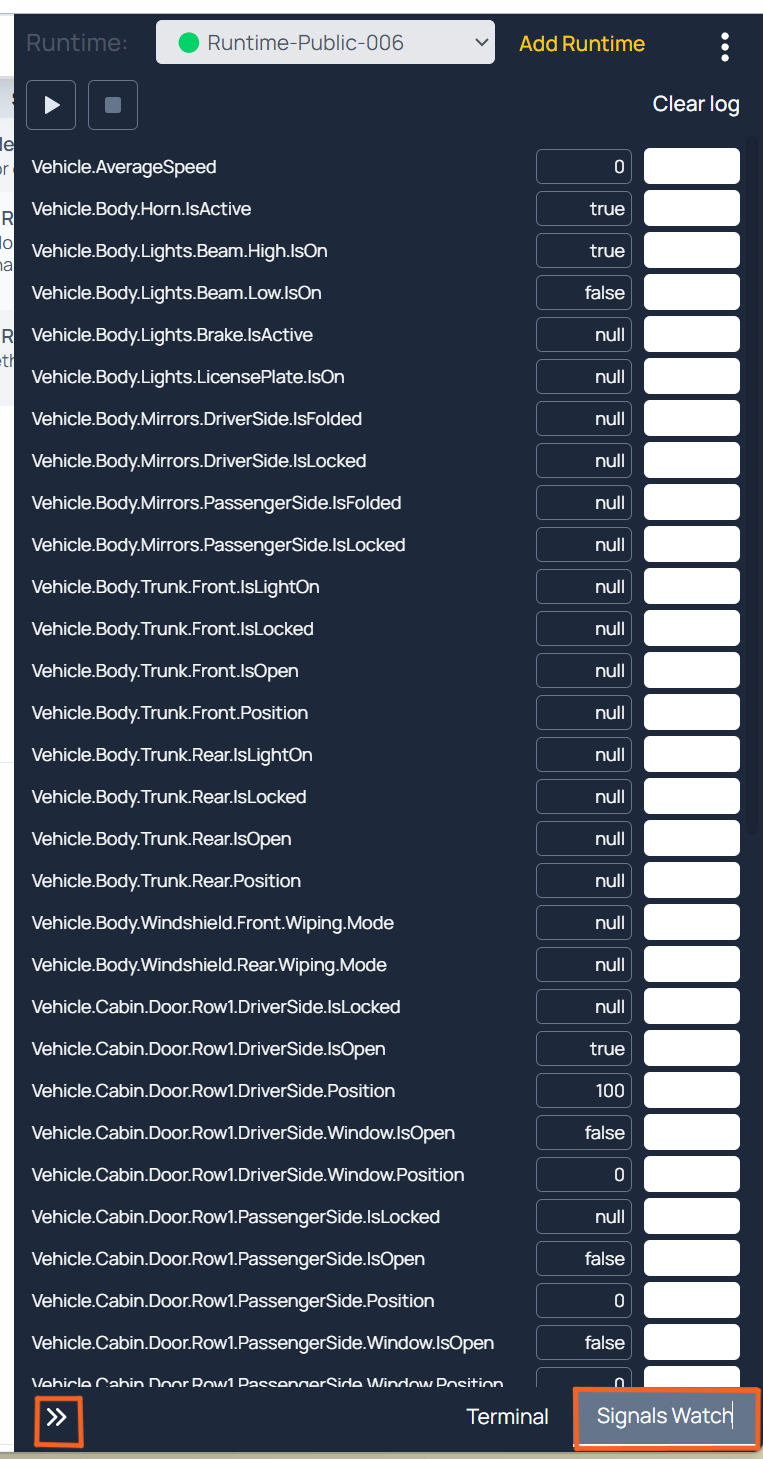

오른쪽 >> 버튼을 통해 메뉴를 확장하면 Signal Watch를 통해 모델의 다른 API도 사용할 수 있다.
boolean 값은 true, false 작성 후 엔터
실수형 또는 정수형은 값을 작성 후 엔터
문자열 자료형은 API 정보를 확인 후 작성

7. 시뮬레이션 코드 추가#

시나리오 추가사항: 조수석 문을 열 때 조수석 문에 내장된 실내등 켜지도록한다
추가하는 API (Subscribe, get, set)
Vehicle.Cabin.Door.Row1.PassengerSide.IsOpen
Vehicle.Cabin.Light.AmbientLight.Row1.PassengerSide.Color
Vehicle.Cabin.Light.AmbientLight.Row1.PassengerSide.IsLightOn

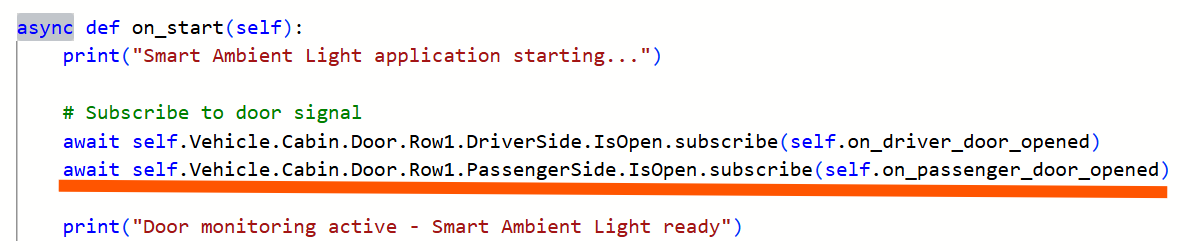

차량의 보조석 문이 열리는지 확인 (Subscribe)
on_start 함수에 차량의 보조석 문이 열리는지 계속해서 체크하기 위해 async/await 사용
값이 변할 때 호출할 함수를 등록: self.on_passenger_door_opened

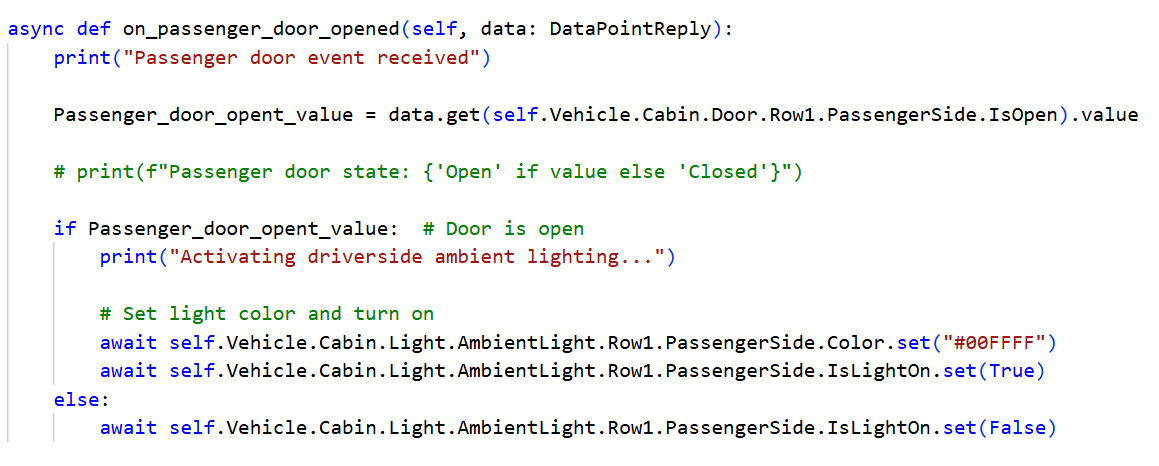

Subscribe 호출 함수의 내부 동작 (Get, Set)
self.Vehicle.Cabin.Door.Row1.PassengerSide.IsOpen의 값을 Get함수를 통해 가져오기
값이 True일 때는 내장 실내등이 점등: self.Vehicle.Cabin.Light.AmbientLight.Row1.PassengerSide.IsLightOn.set(True)
값이 False일 때는 내장 실내등이 점멸: self.Vehicle.Cabin.Light.AmbientLight.Row1.PassengerSide.IsLightOn.set(False)
self.Vehicle.Cabin.Light.AmbientLight.Row1.PassengerSide.Color.set("#00FFFF")를 통해 실내등의 색 변경

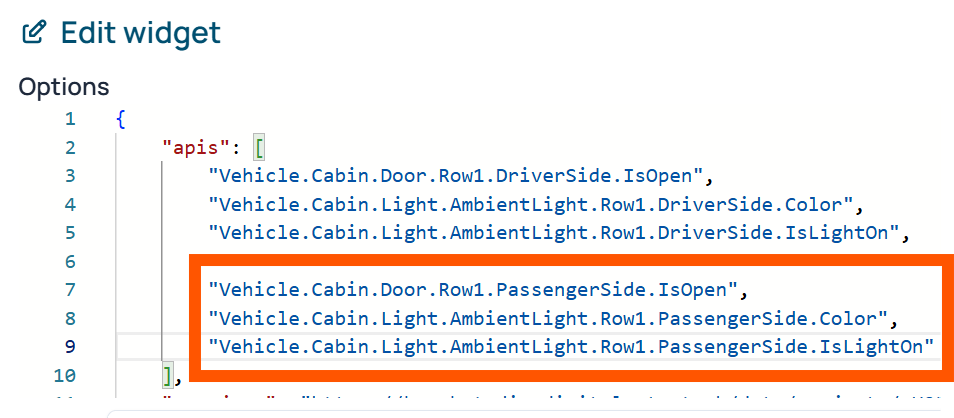

Dashboard 수정
Dashboard의 Settable을 Edit widget 통해 Passengerside 실내등 API를 등록
시뮬레이션 실행을 통한 검증

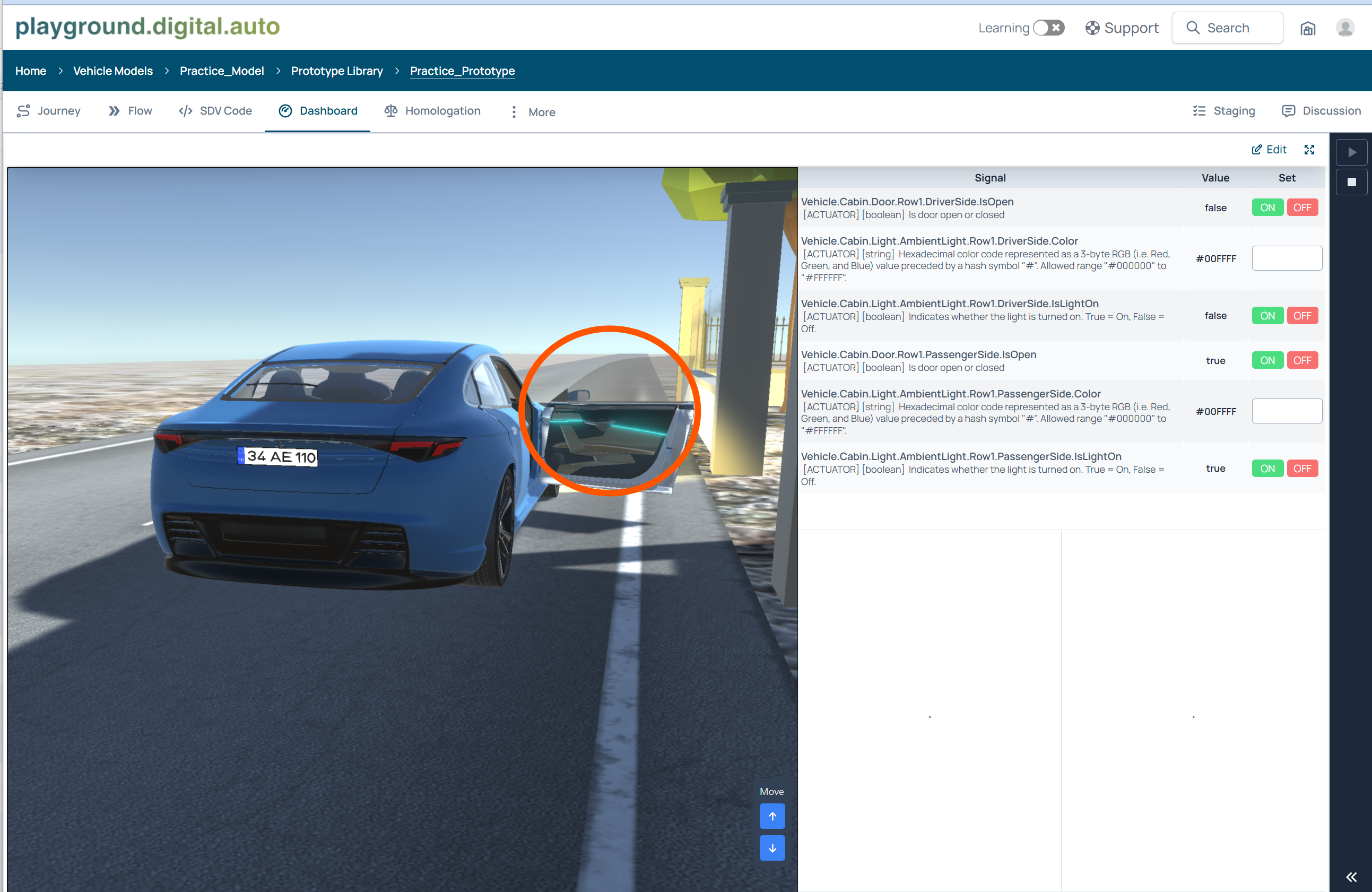

시뮬레이션을 실행하여 보조석 문이 열릴 때 실내등이 점등되는지 확인

8. 전체 실행 코드#

import time
import asyncio
import signal

from sdv.vdb.reply import DataPointReply
from sdv.vehicle_app import VehicleApp
from vehicle import Vehicle, vehicle

class TestApp(VehicleApp):
    def __init__(self, vehicle_client: Vehicle):
        super().__init__()
        self.Vehicle = vehicle_client

    async def on_driver_door_opened(self, data: DataPointReply):
        print("Driver door event received")

        Driver_door_open_value = data.get(self.Vehicle.Cabin.Door.Row1.DriverSide.IsOpen).value

        # print(f"Driver door state: {'Open' if value else 'Closed'}")

        if Driver_door_open_value:  # Door is open
            print("Activating driverside ambient lighting...")

            # Set light color and turn on
            await self.Vehicle.Cabin.Light.AmbientLight.Row1.DriverSide.Color.set("#00FFFF")
            await self.Vehicle.Cabin.Light.AmbientLight.Row1.DriverSide.IsLightOn.set(True)
        else:
            await self.Vehicle.Cabin.Light.AmbientLight.Row1.DriverSide.IsLightOn.set(False)


    async def on_passenger_door_opened(self, data: DataPointReply):
        print("Passenger door event received")

        Passenger_door_opent_value = data.get(self.Vehicle.Cabin.Door.Row1.PassengerSide.IsOpen).value

        # print(f"Passenger door state: {'Open' if value else 'Closed'}")

        if Passenger_door_opent_value:  # Door is open
            print("Activating driverside ambient lighting...")

            # Set light color and turn on
            await self.Vehicle.Cabin.Light.AmbientLight.Row1.PassengerSide.Color.set("#00FFFF")
            await self.Vehicle.Cabin.Light.AmbientLight.Row1.PassengerSide.IsLightOn.set(True)
        else:
            await self.Vehicle.Cabin.Light.AmbientLight.Row1.PassengerSide.IsLightOn.set(False)


    async def on_start(self):
        print("Smart Ambient Light application starting...")

        # Subscribe to door signal
        await self.Vehicle.Cabin.Door.Row1.DriverSide.IsOpen.subscribe(self.on_driver_door_opened)
        await self.Vehicle.Cabin.Door.Row1.PassengerSide.IsOpen.subscribe(self.on_passenger_door_opened)

        print("Door monitoring active - Smart Ambient Light ready")

async def main():
    vehicle_app = TestApp(vehicle)
    await vehicle_app.run()


LOOP = asyncio.get_event_loop()
LOOP.add_signal_handler(signal.SIGTERM, LOOP.stop)
LOOP.run_until_complete(main())
LOOP.close()
