AUTOSAR RTE3 실습#

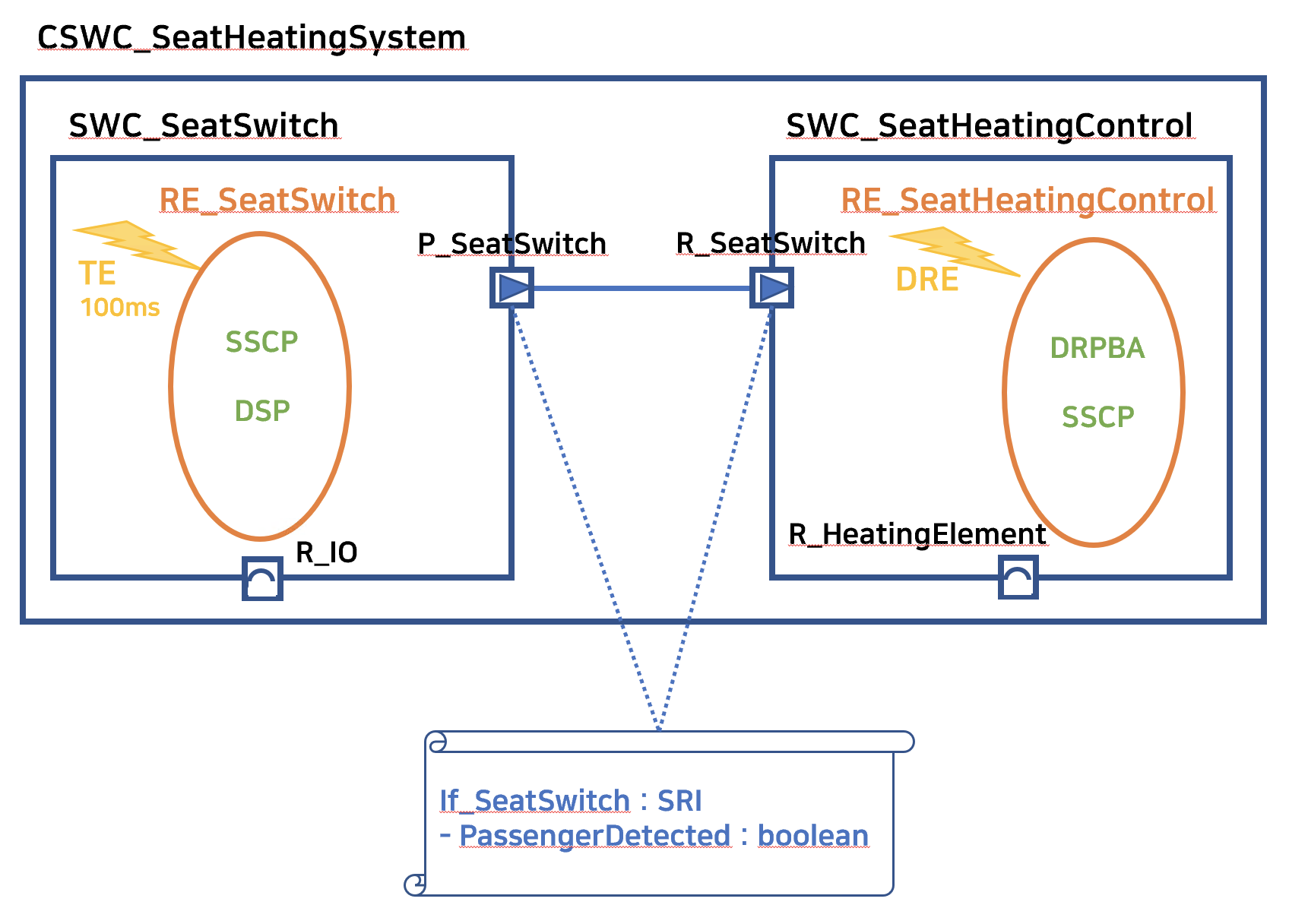

아래 그림은 RTE3 실습의 설계도 입니다.#

그림

0. 목차#

  1. Project 생성
  2. VFB level
  3. RTE level
  4. C coding
  5. ECU Mapping
  6. ECU Extract
  7. ECU Configuration
  8. Generate & Build

1. Project 생성#

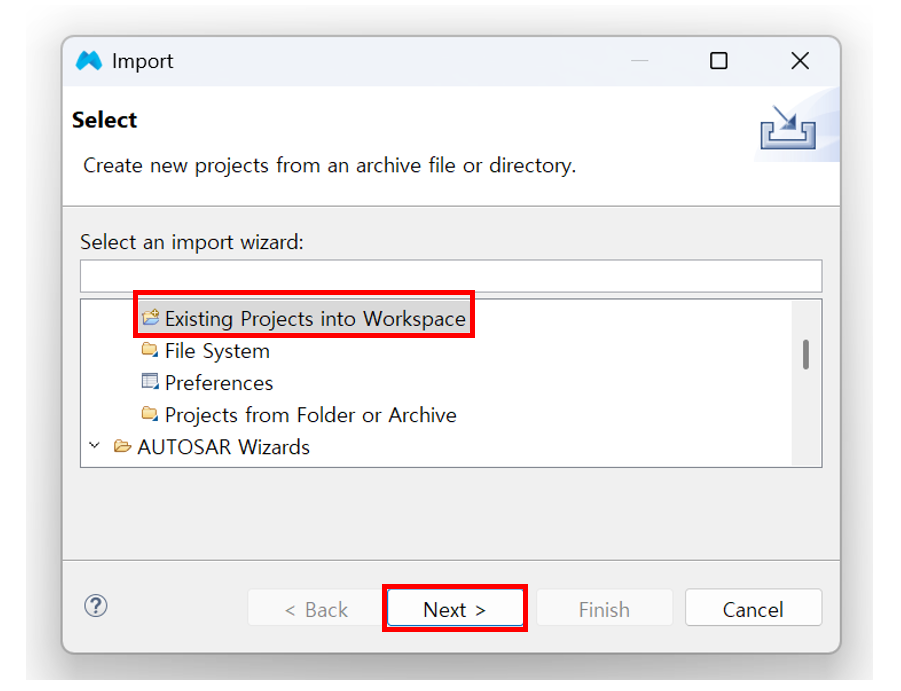

  • File → Import → General → Existing Projects into Workspace → Next 선택
    1-1

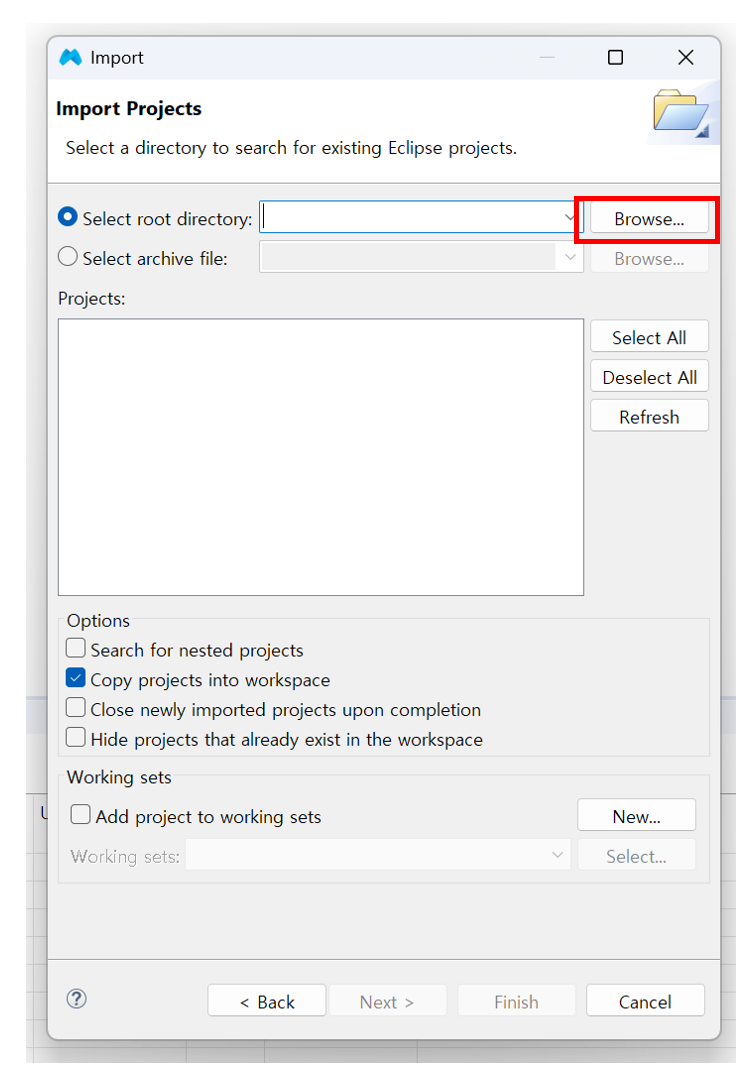

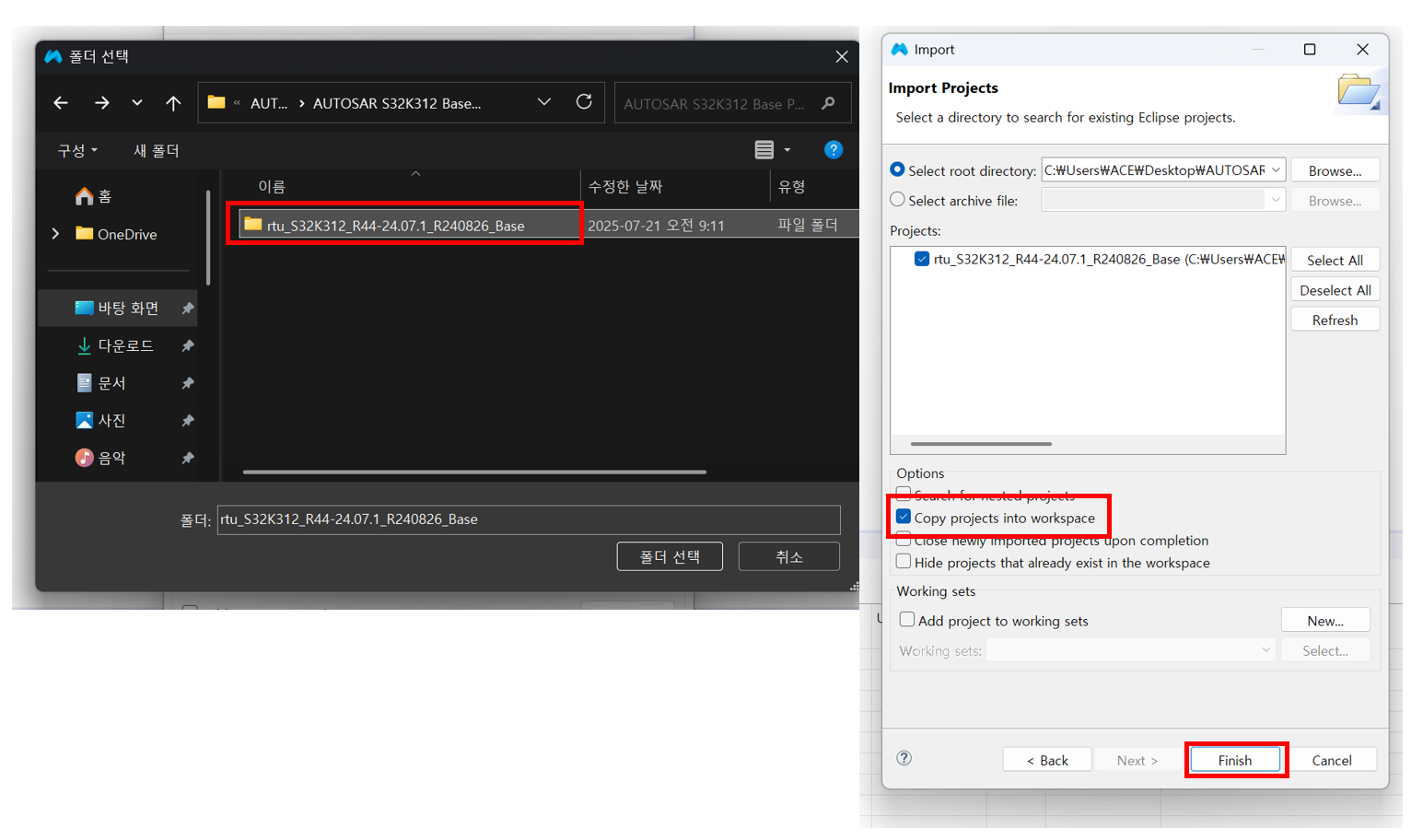

  • Base Project 선택 → Copy projects into workspace 체크 → Finish 클릭
    1-2
    1-3

    Copy projects into workspace는 원본 프로젝트 보존하고 workspace에서 실습하기 위함

2. VFB level#

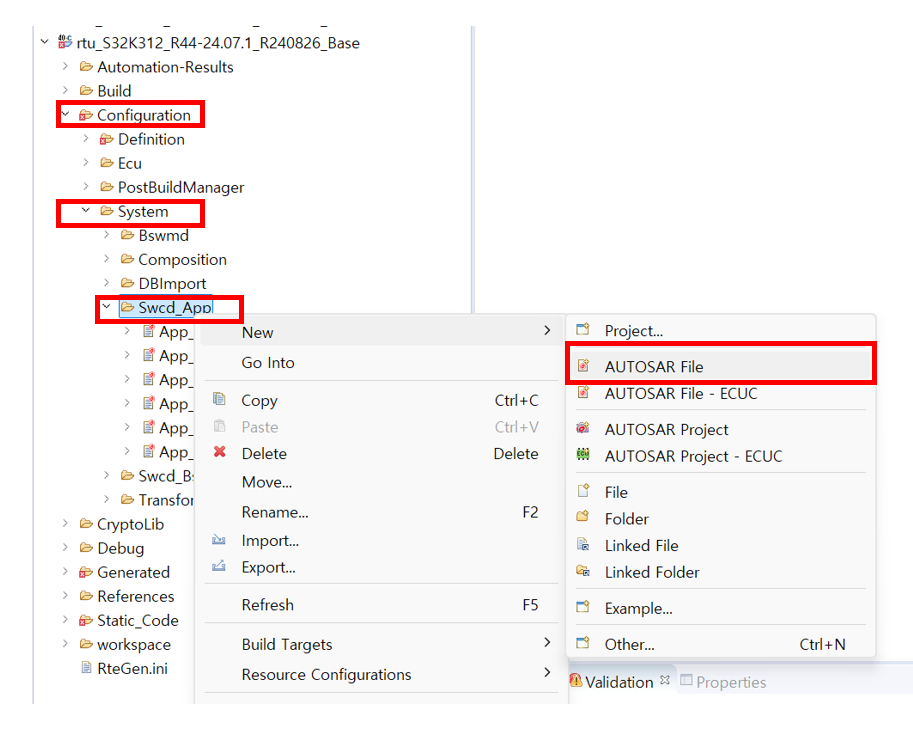

  • Configuration → System → Swcd_App 우클릭 → New → AUTOSAR File 선택
    2-1

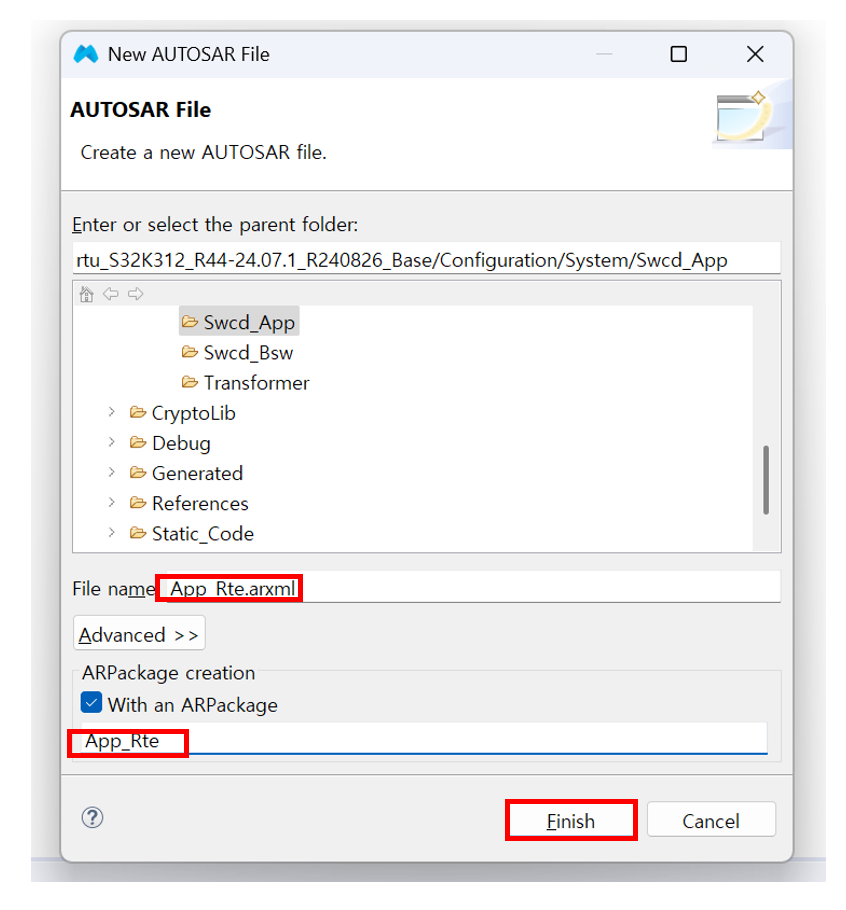

  • Package name과 File name 입력 → Finish 클릭
    2-2

  • 생성한 AUTOSAR 파일 열기 → 화살표 클릭

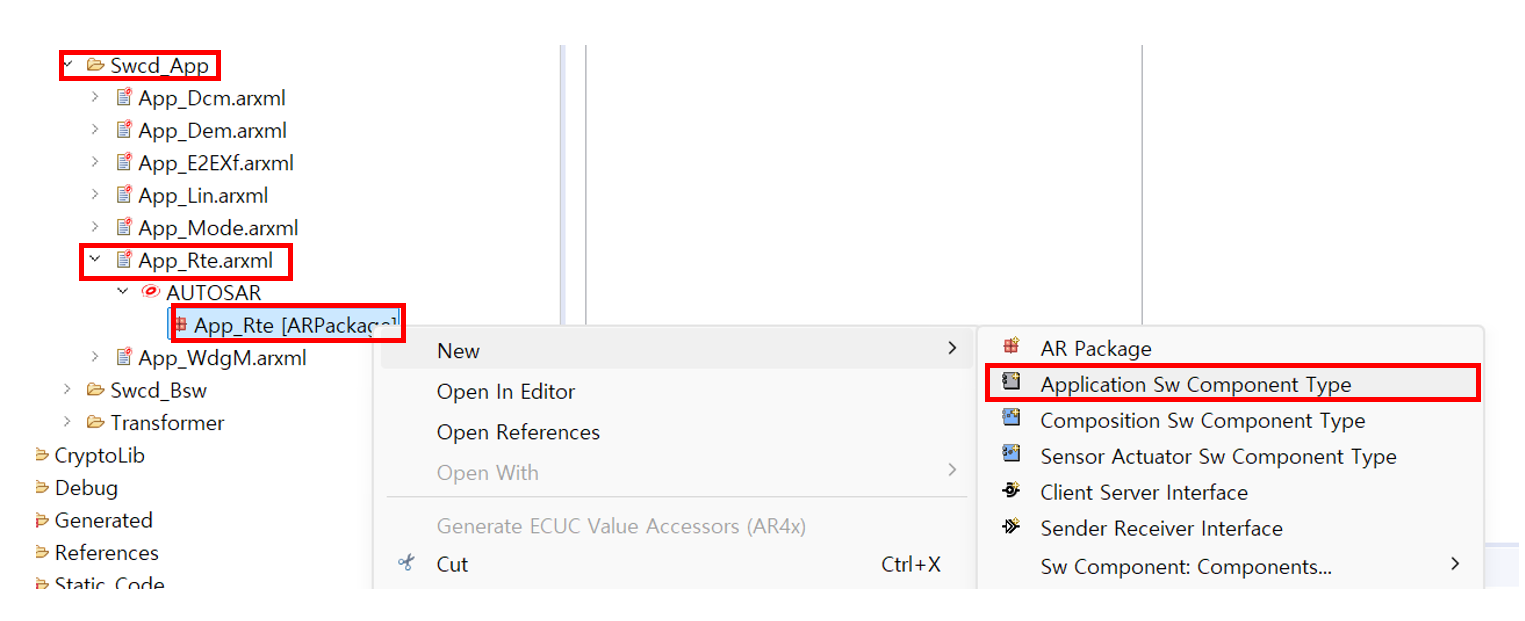

  • App_Rte 우클릭 → New → Application Sw Component Type 선택
    2-3

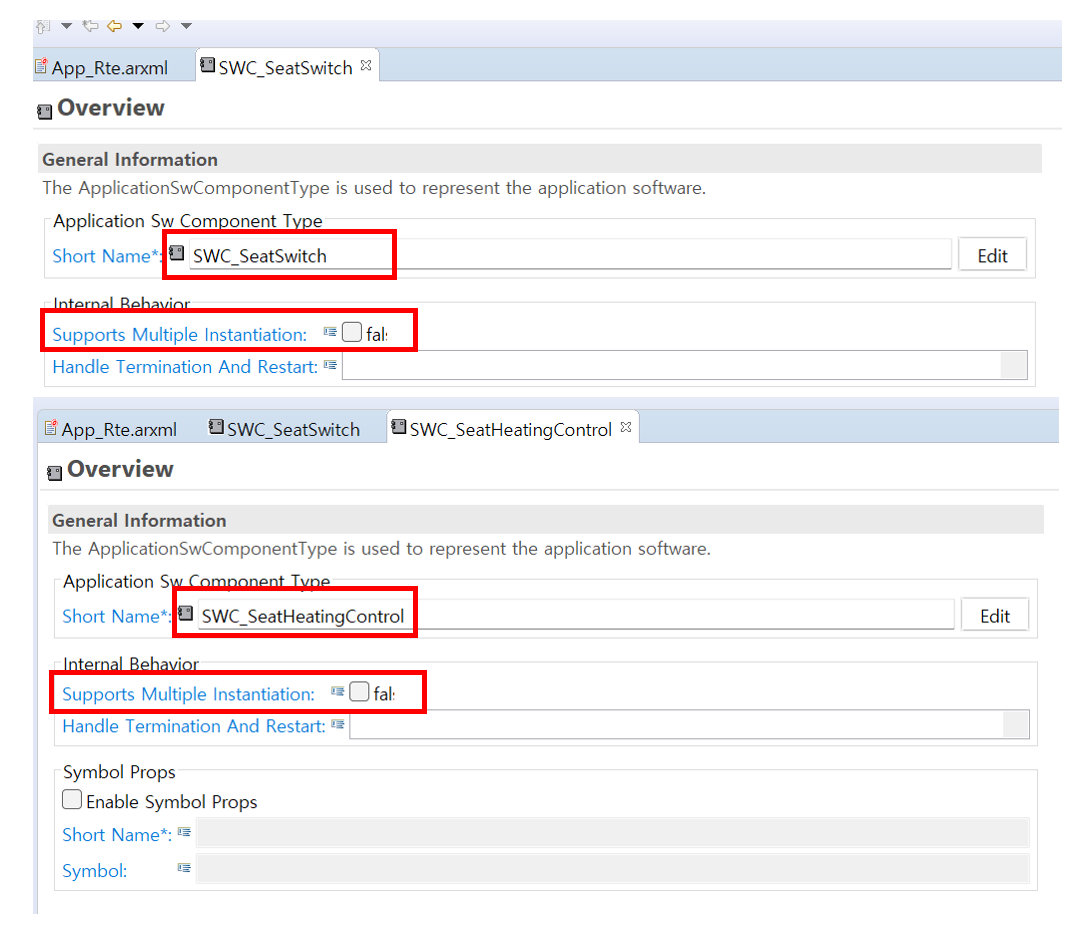

  • SWC 이름 설정: SWC_SeatSwitch, SWC_SeatHeatingControl 생성\ Supports Multiple Instantiation : false
    2-4

Interface 생성#

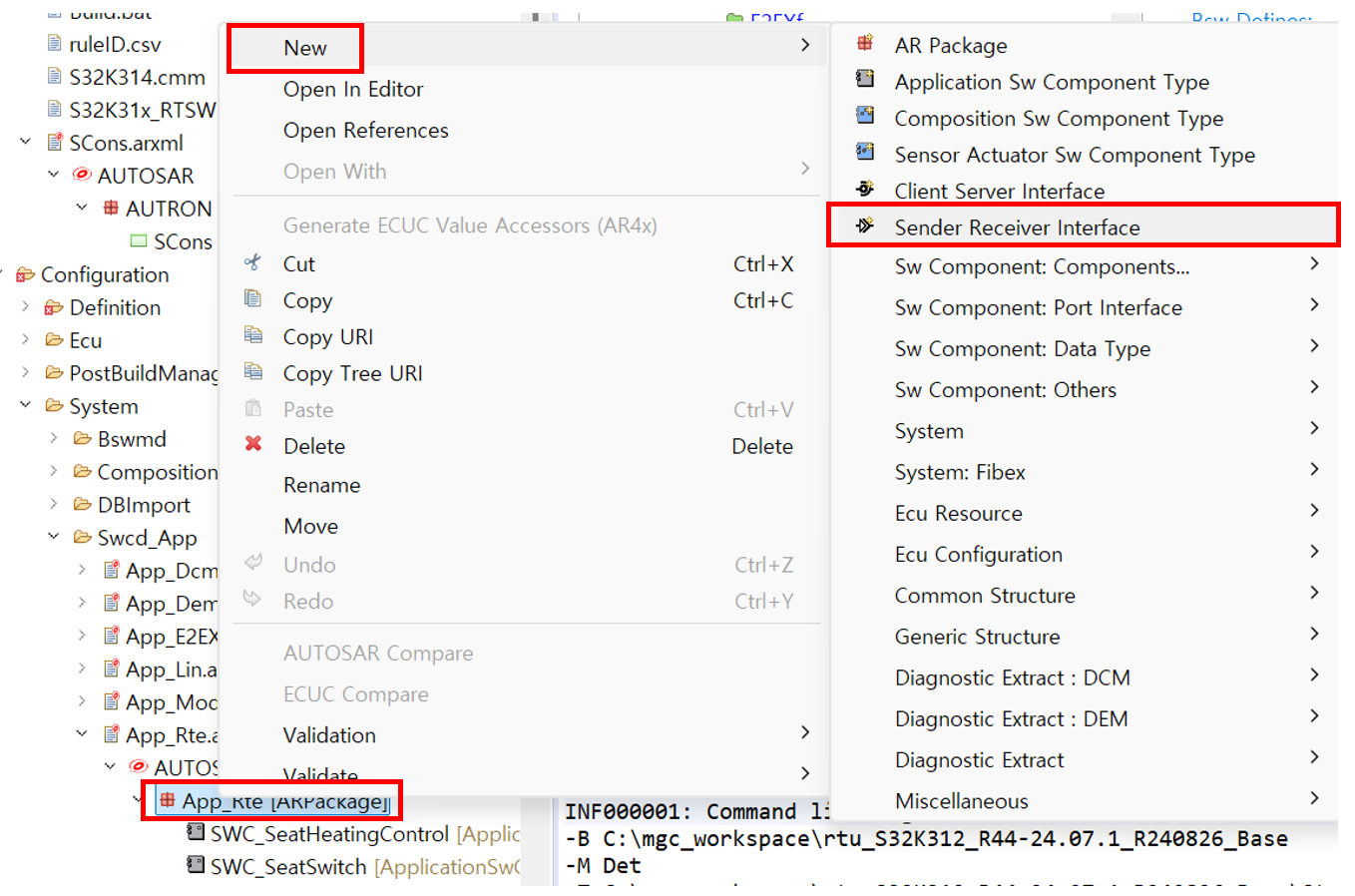

  • App_Rte[ARPACKAGE] 우클릭 → New → Sender Receiver Interface 선택
    2-5

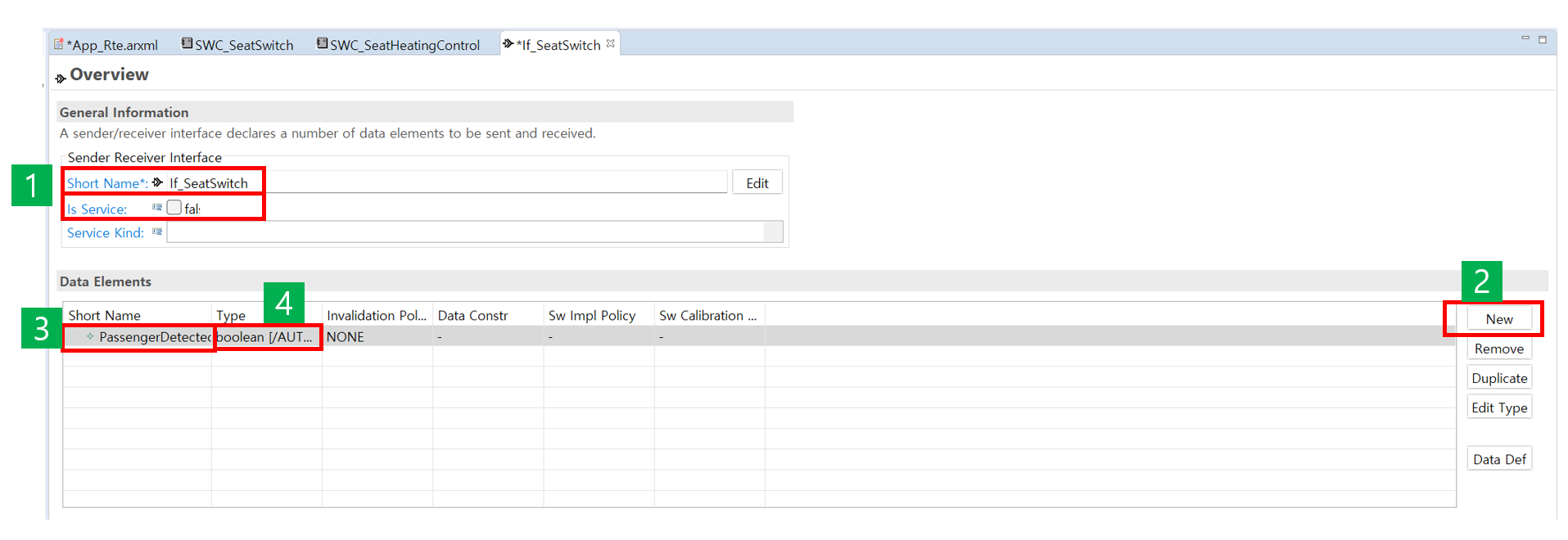

  • Short Name: If_SeatSwitch 설정, Is Service: false

  • Date Element 생성 : New클릭 → boolean[/AUTOSAR...] 선택
    → Short Name: PassengerDetected
    2-6

SWC_SeatSwitch 설정#

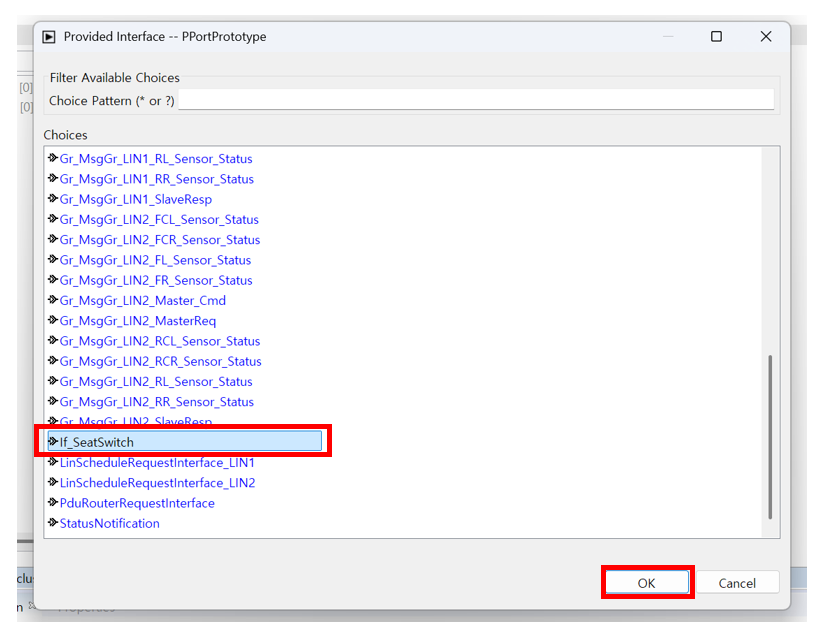

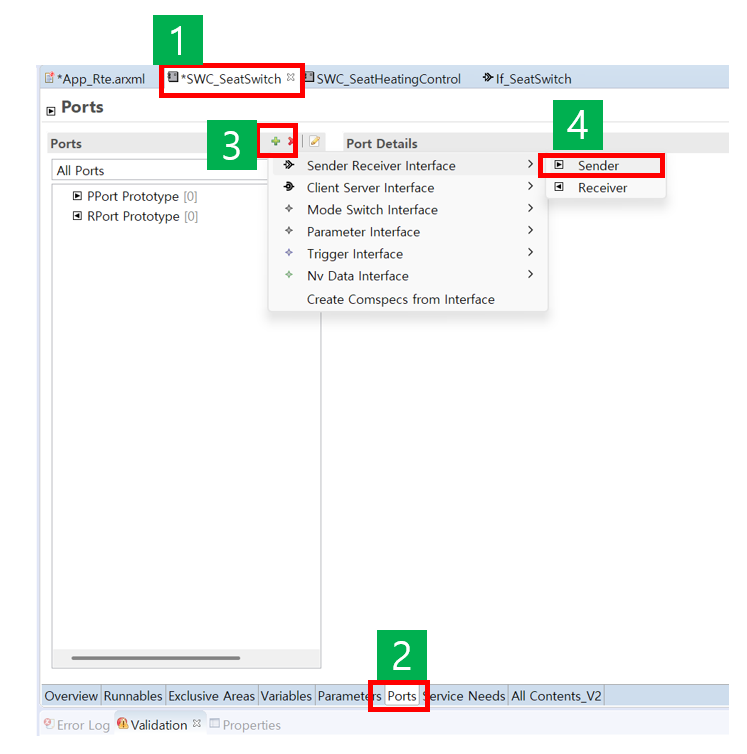

  • Ports → + 클릭 → Sender Receiver Interface → Sender → If_SeatSwitch 선택
    2-7
    2-8

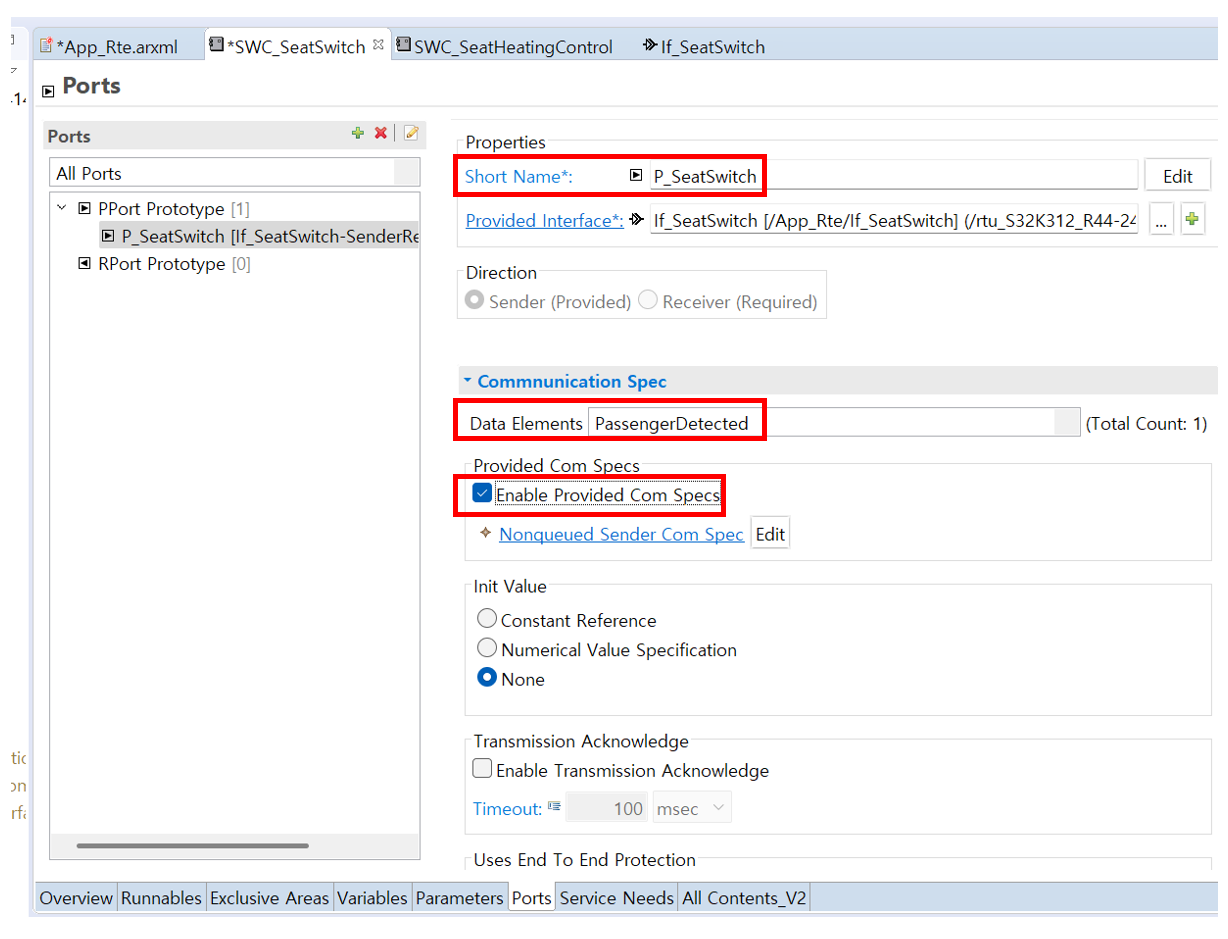

  • Short Name: P_SeatSwitch → Communication Spec에서 Enable Provided Com Specs 체크
    2-9

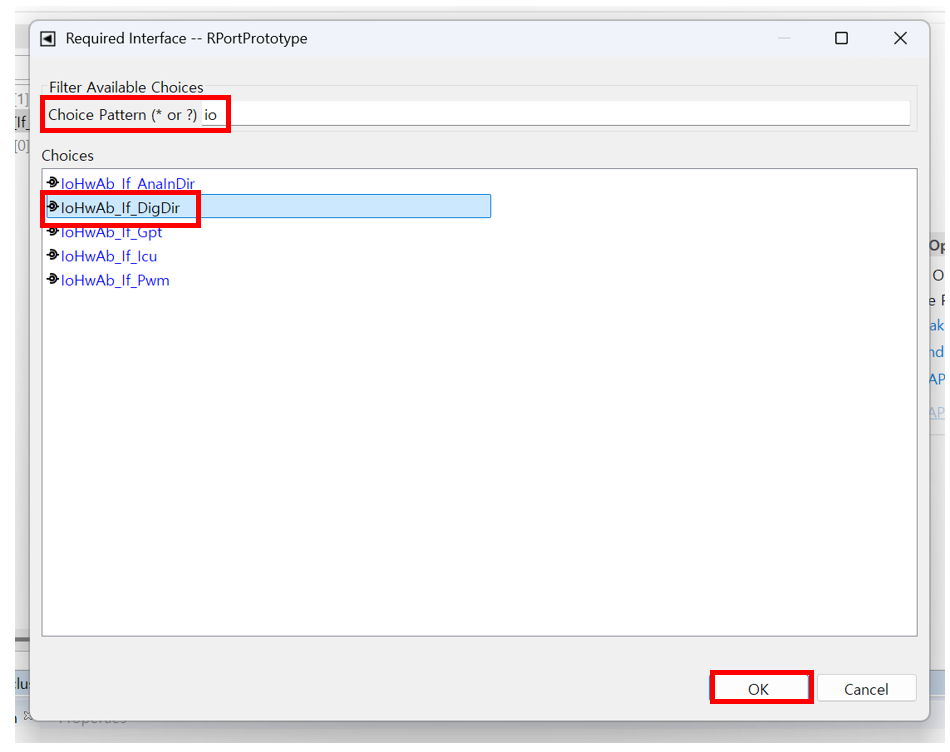

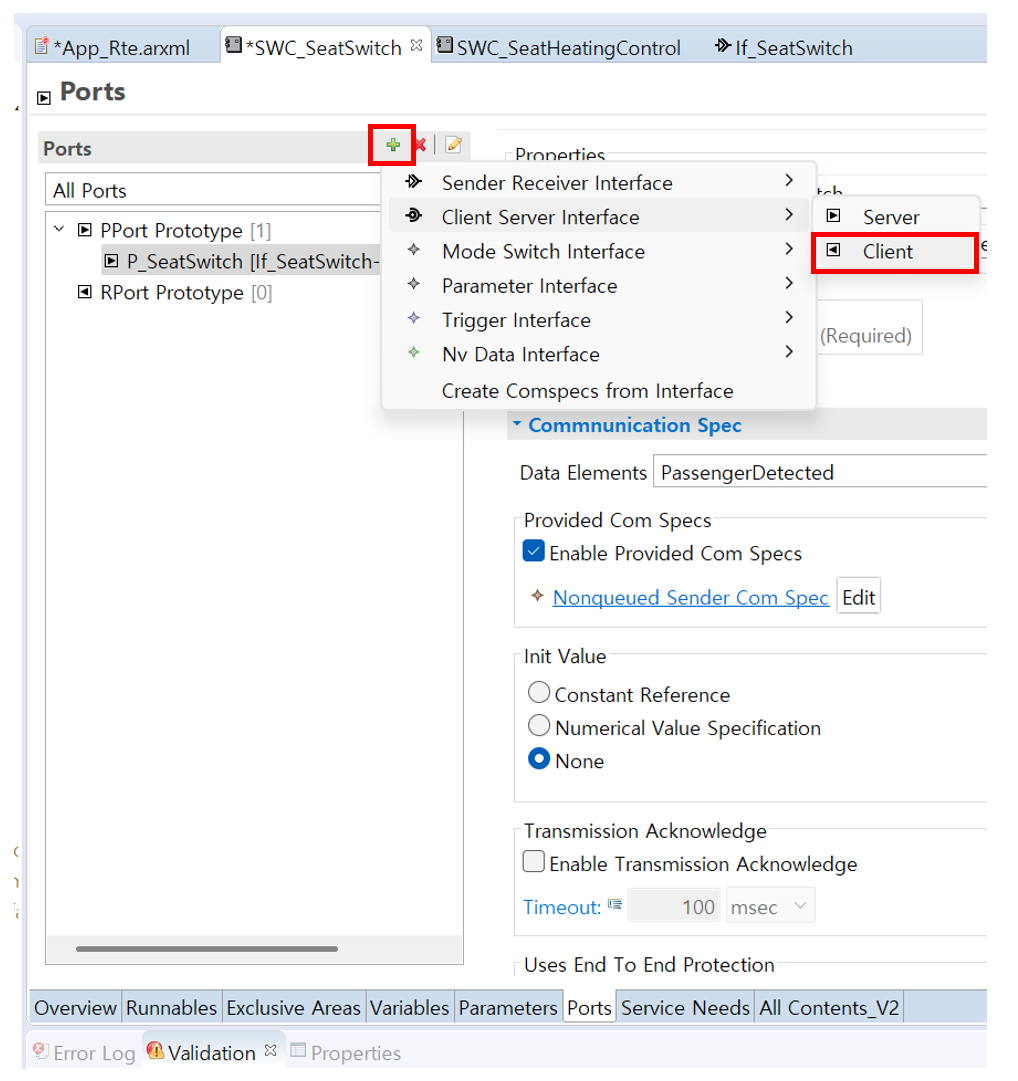

  • + 클릭 → Client Server Interface → Client → IoHwAb_If_DigDir 선택
    2-10
    2-11

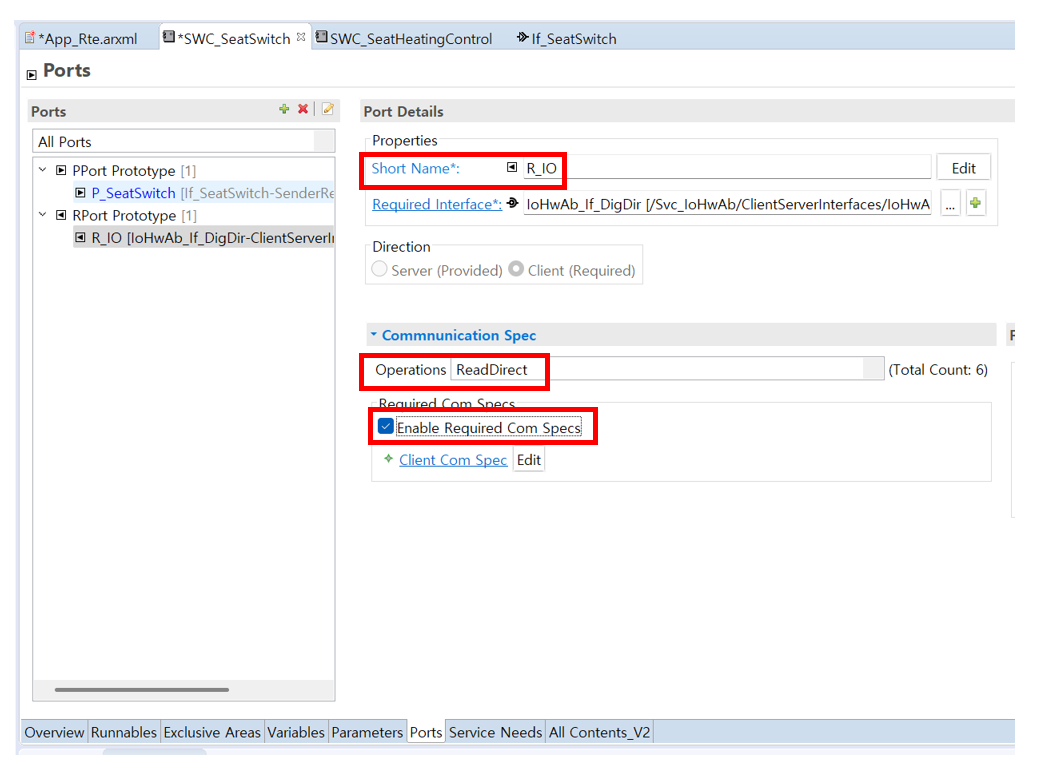

  • Short Name 설정 → Enable Provided Com Specs 체크 → ReadDirect 선택
    2-12

SWC_SeatHeatingControl 설정#

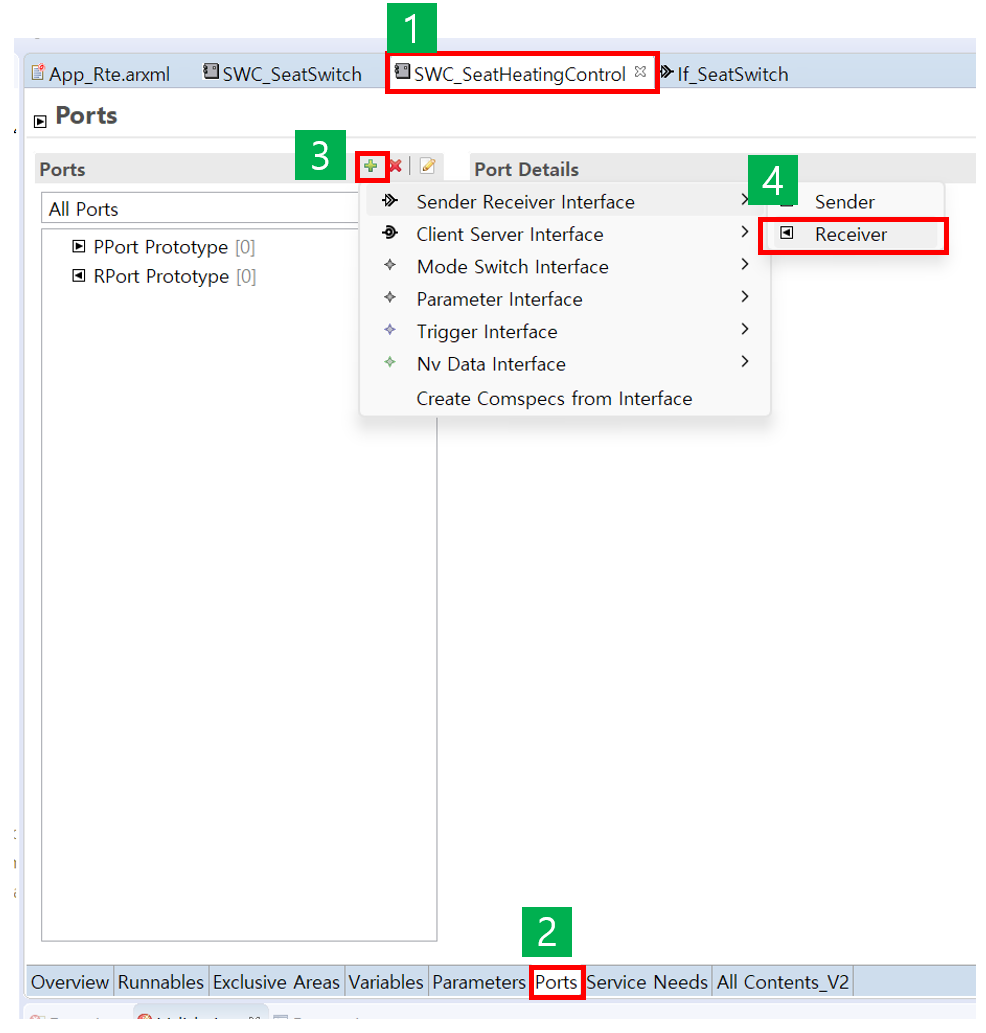

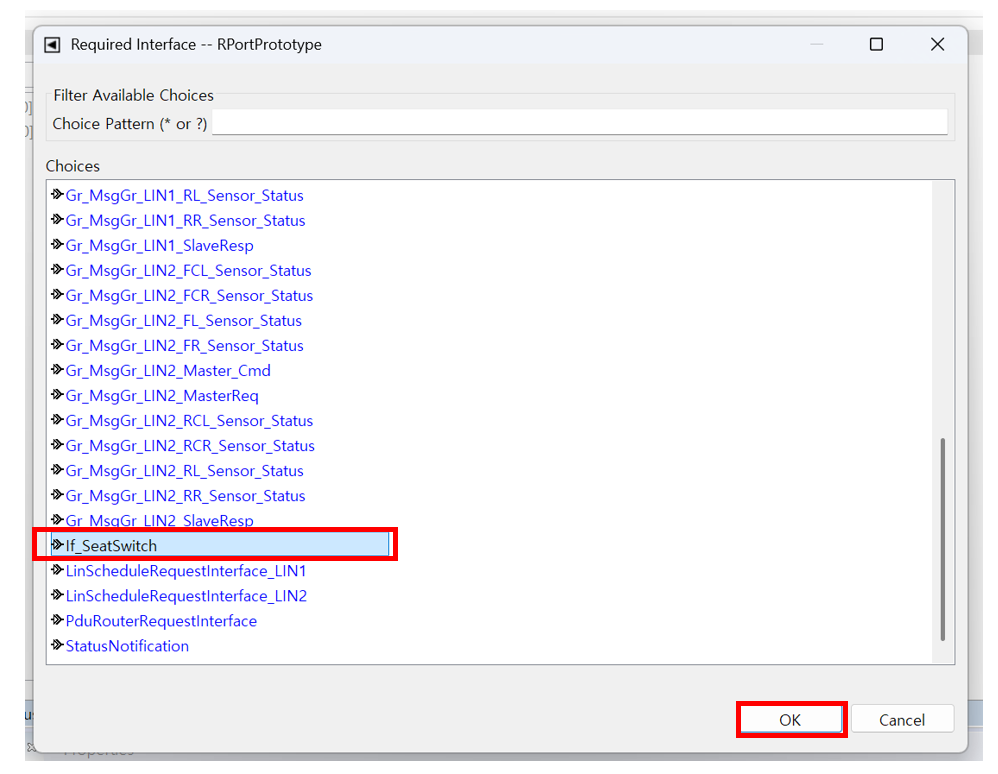

  • Ports → + 클릭 → Sender Receiver Interface → Receiver → If_SeatSwitch 선택
    2-13
    2-14

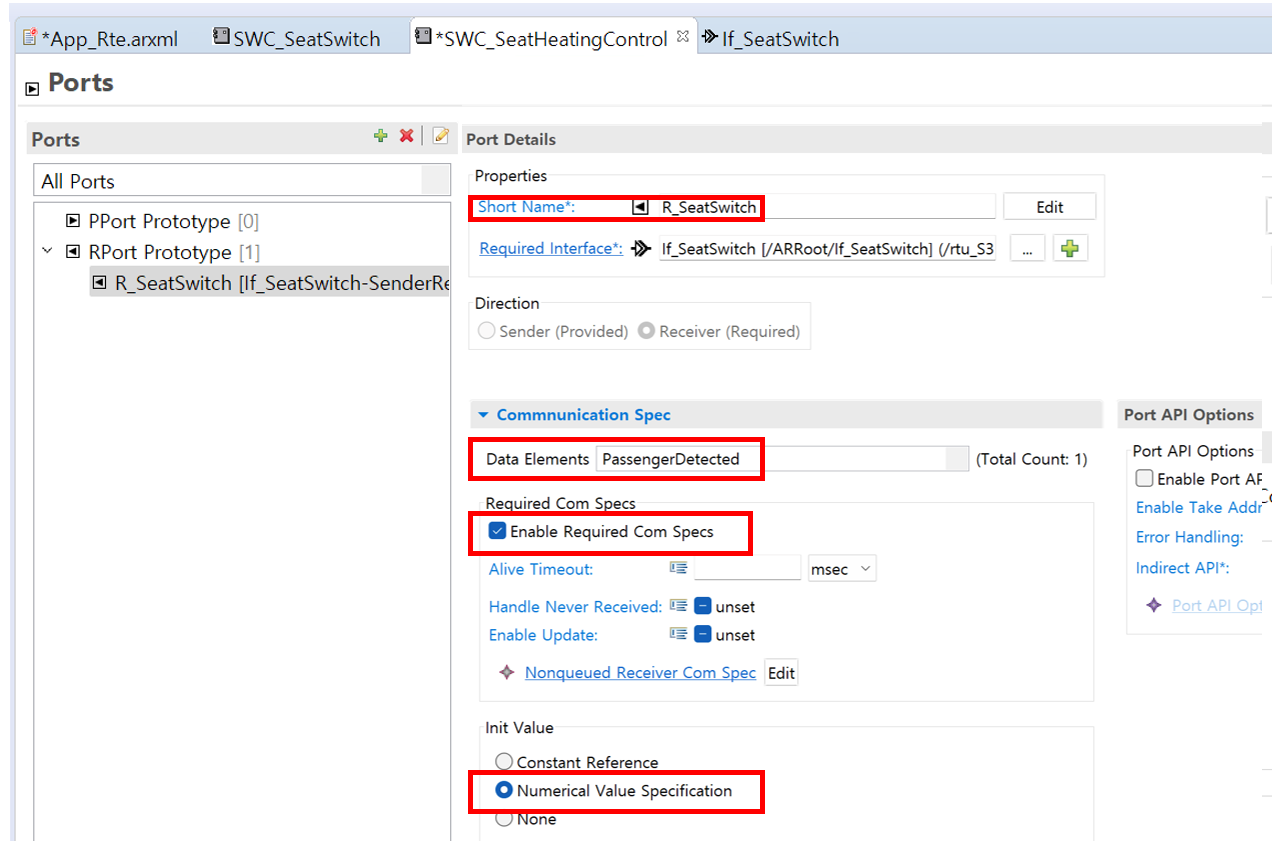

  • Short Name: R_SeatSwitch → Enable Provided Com Specs 체크

  • Init Value -> Numerical Value Specification 체크

    sender에서는 init value 설정을 하지 않았지만 (보낼 땐 상관 없기 때문에) receiver에서는 초기값 설정이 필요함. 여기서는 0으로 설정하였음 \ 2-15

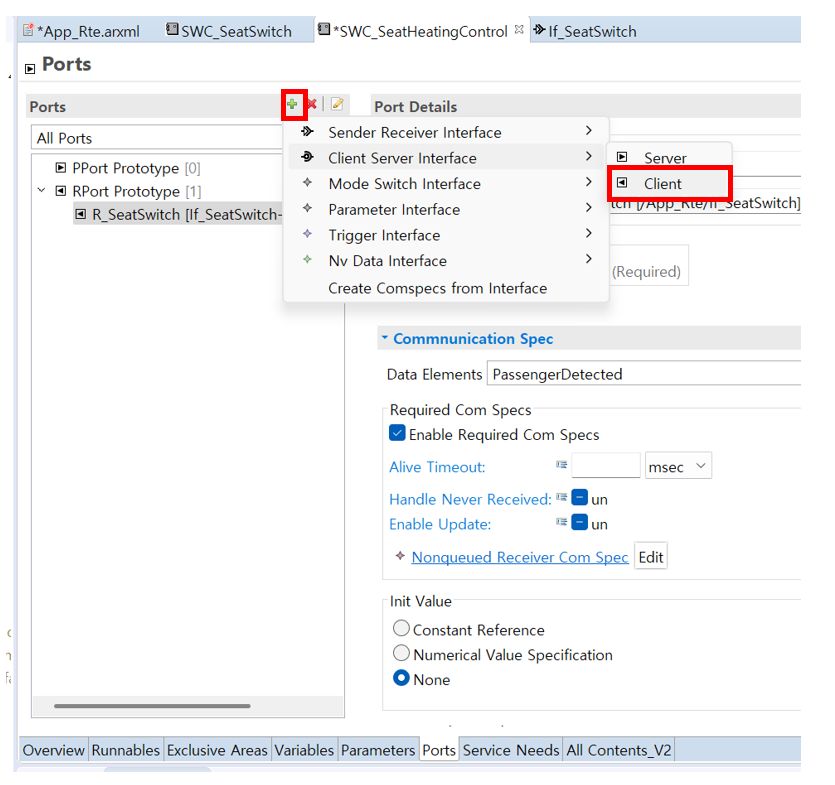

  • + 클릭 → Client Server Interface → Client → IoHwAb_If_DigDir 선택
    2-16
    2-17

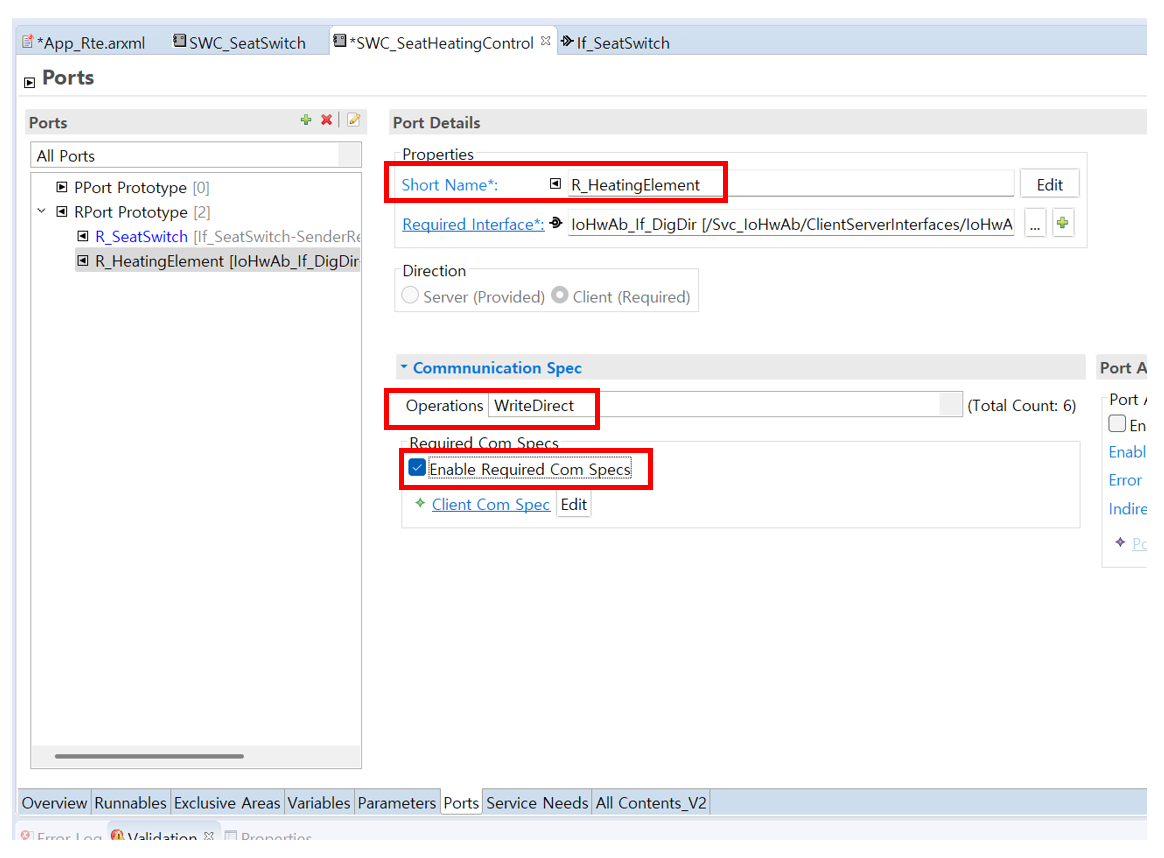

  • Short Name 설정 : R_HeatingElement → Enable Provided Com Specs 체크 → WriteDirect 선택
    2-18

CSWC 생성 및 연결#

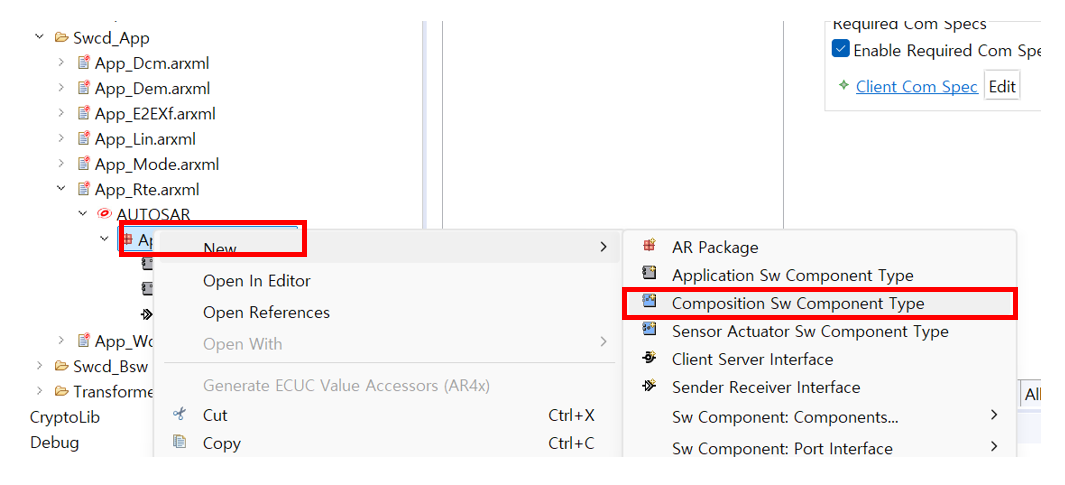

  • App_Rte[ARPackage] 우클릭 → New → Composition Sw Component Type 선택 → Short Name: CSWC_SeatHeatingSystem
    2-19
    2-20

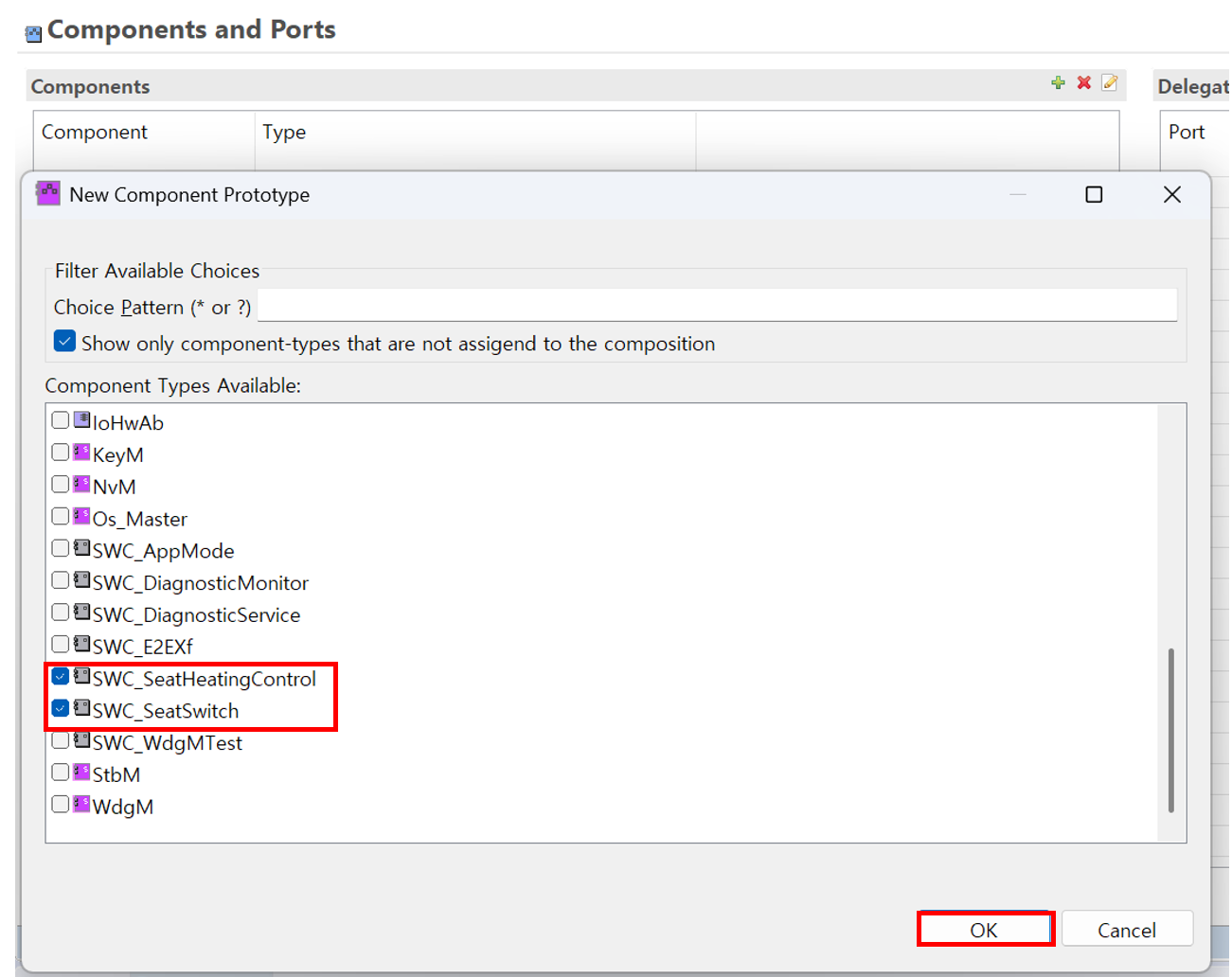

  • Components and Ports → + 클릭 → SWC_SeatSwitch, SWC_SeatHeatingControl 추가
    2-21

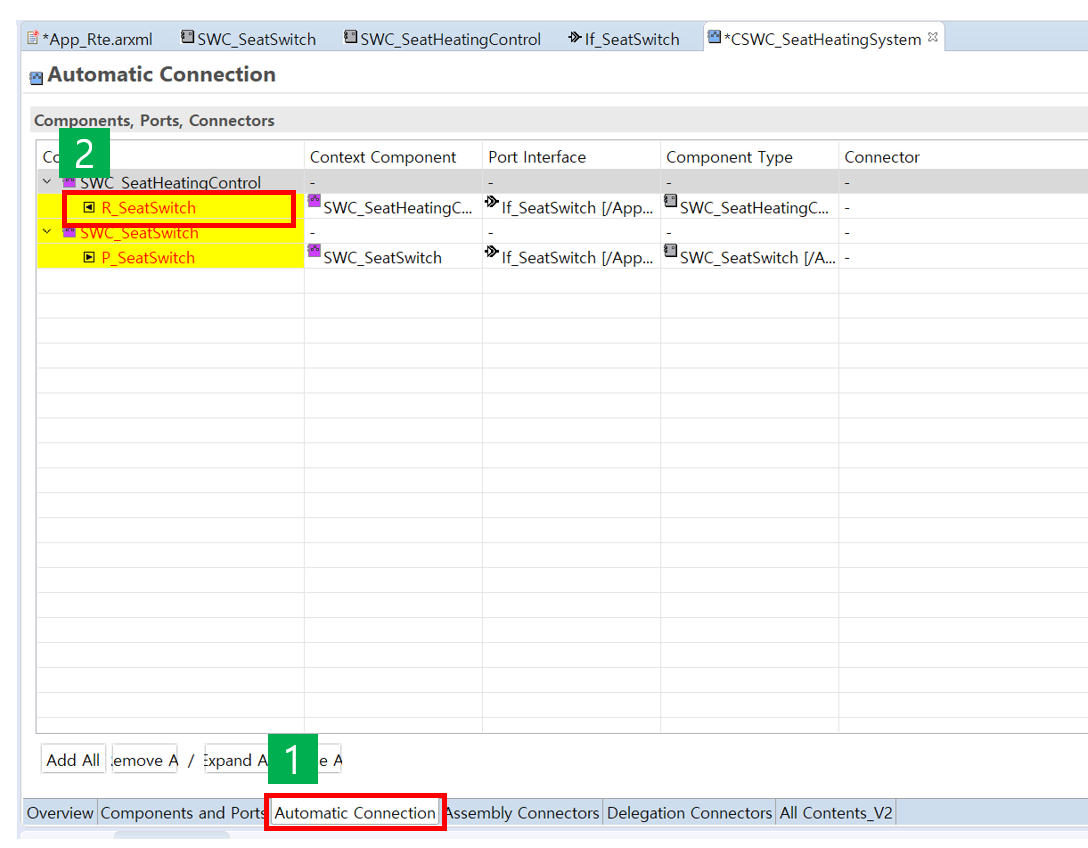

  • Automatic Connection → + 클릭
    2-22

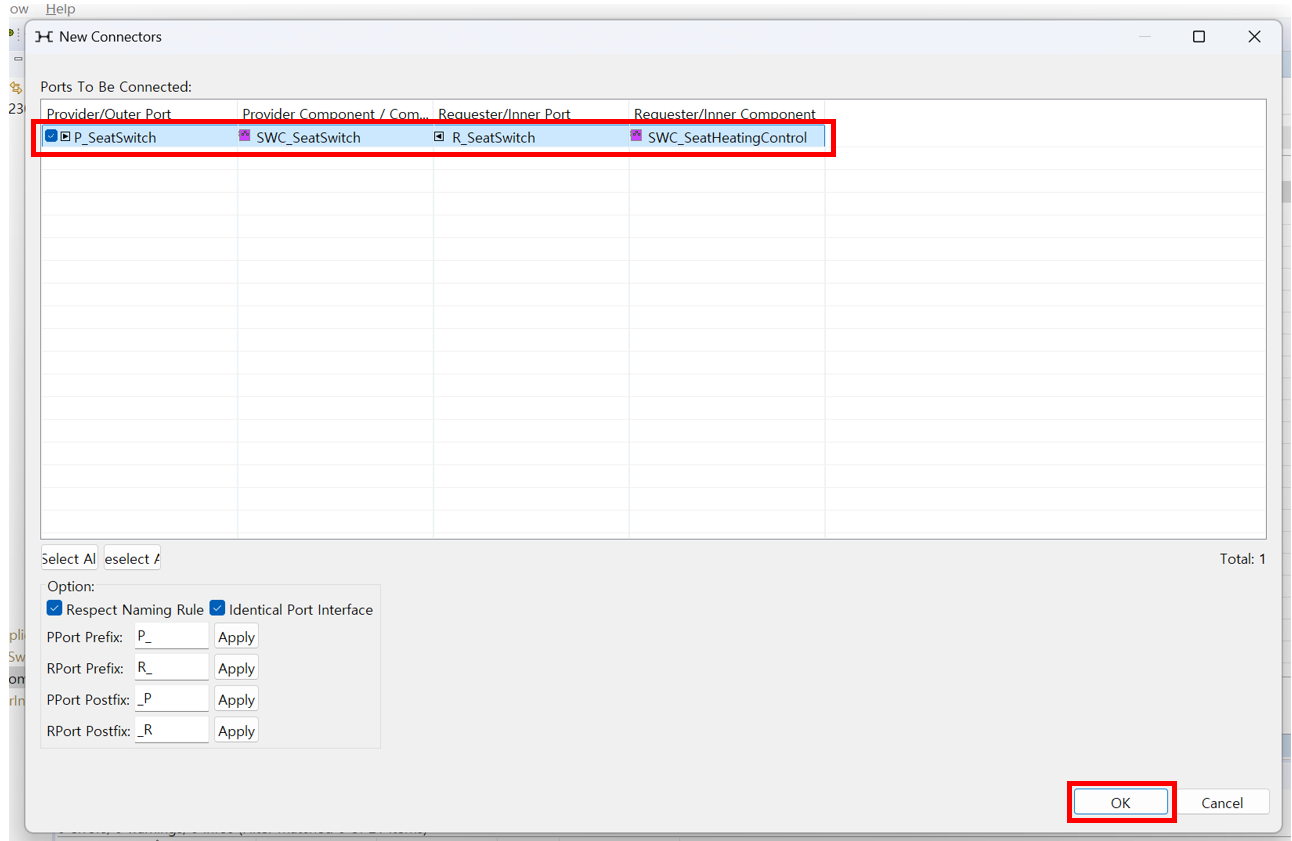

  • Respect Naming Rule, Identical Port Interface 체크 상태에서 자동 연결 확인
    2-23

3. RTE level#

Runnable 설정: SWC_SeatSwitch#

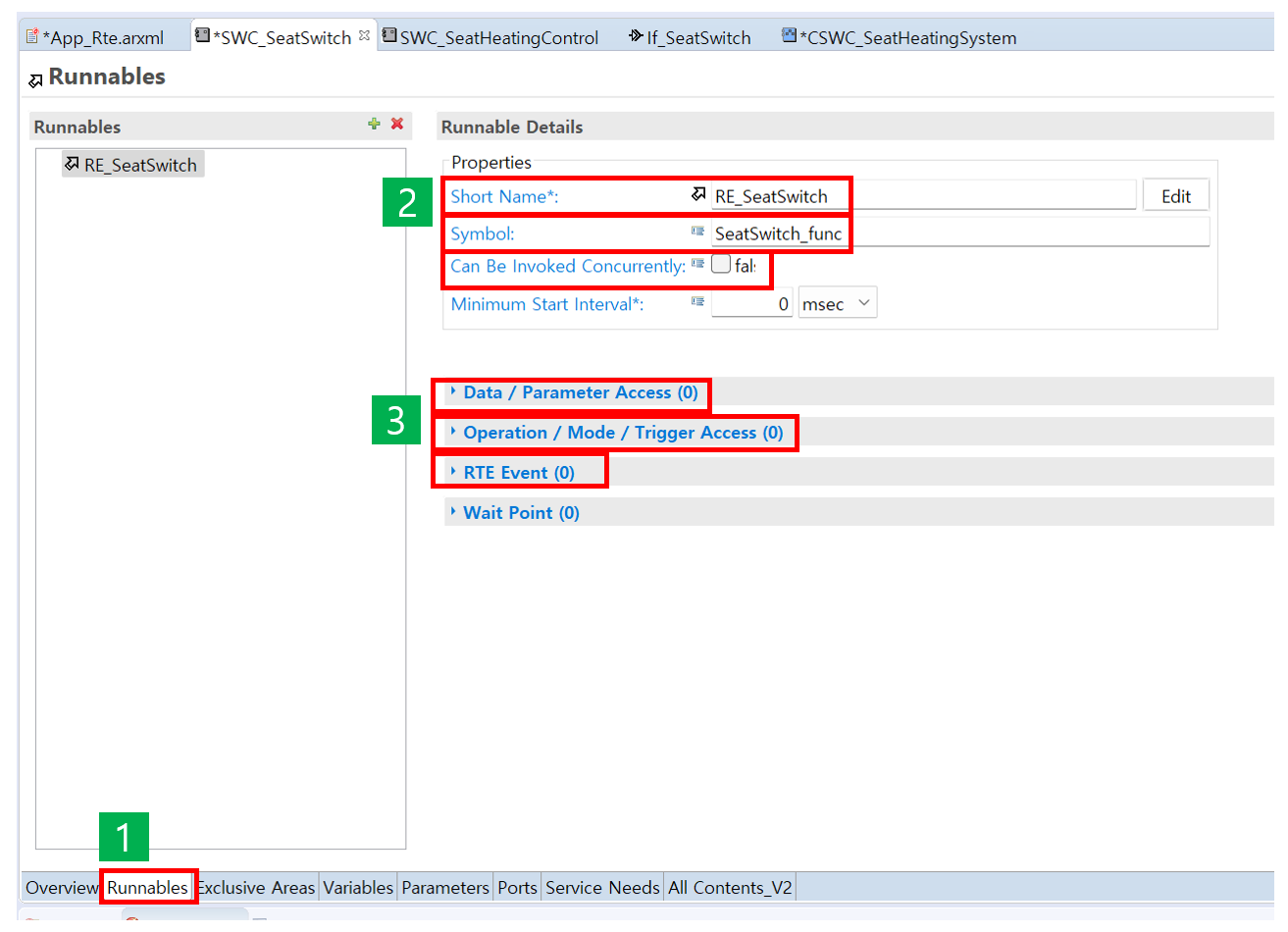

  • Runnables → + 클릭 → Short Name: RE_SeatSwitch → Symbol: SeatSwitch_func → Can Be Invoked Concurrently: false
    3-1

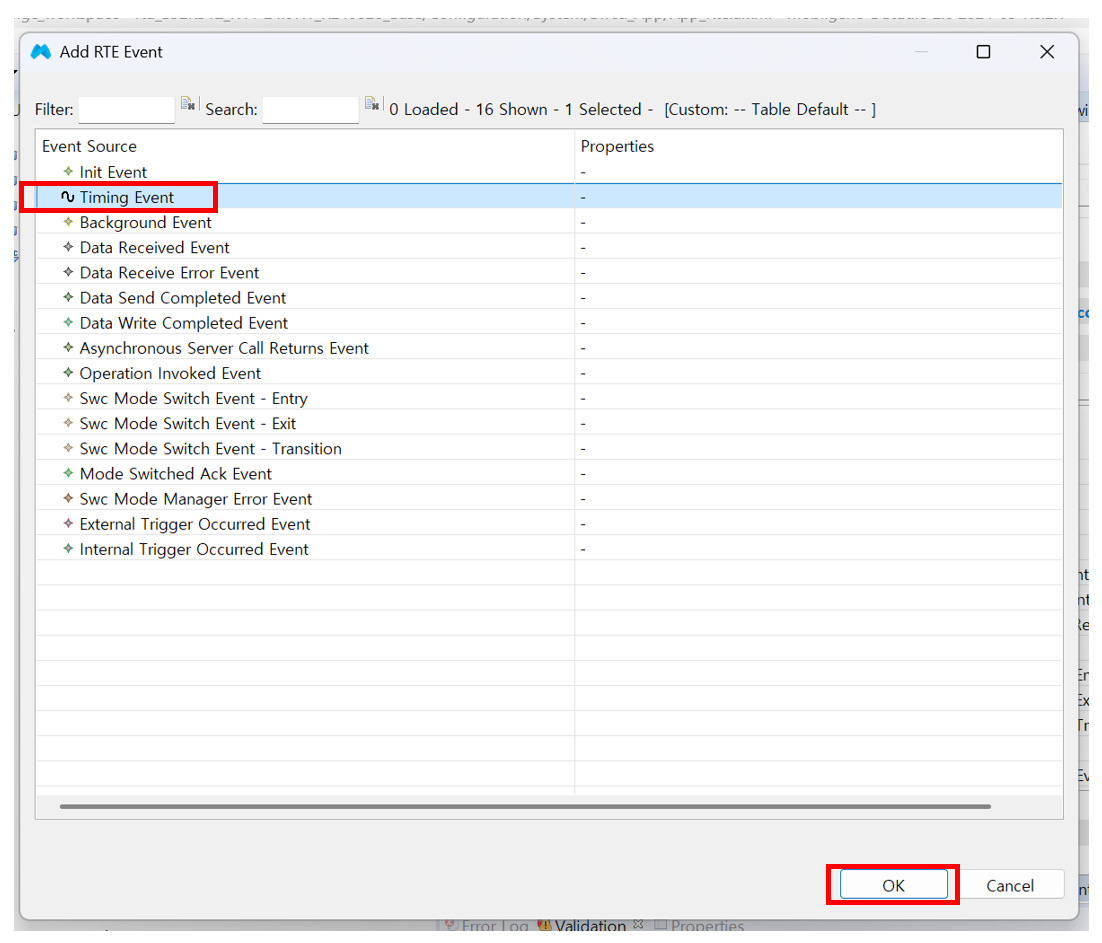

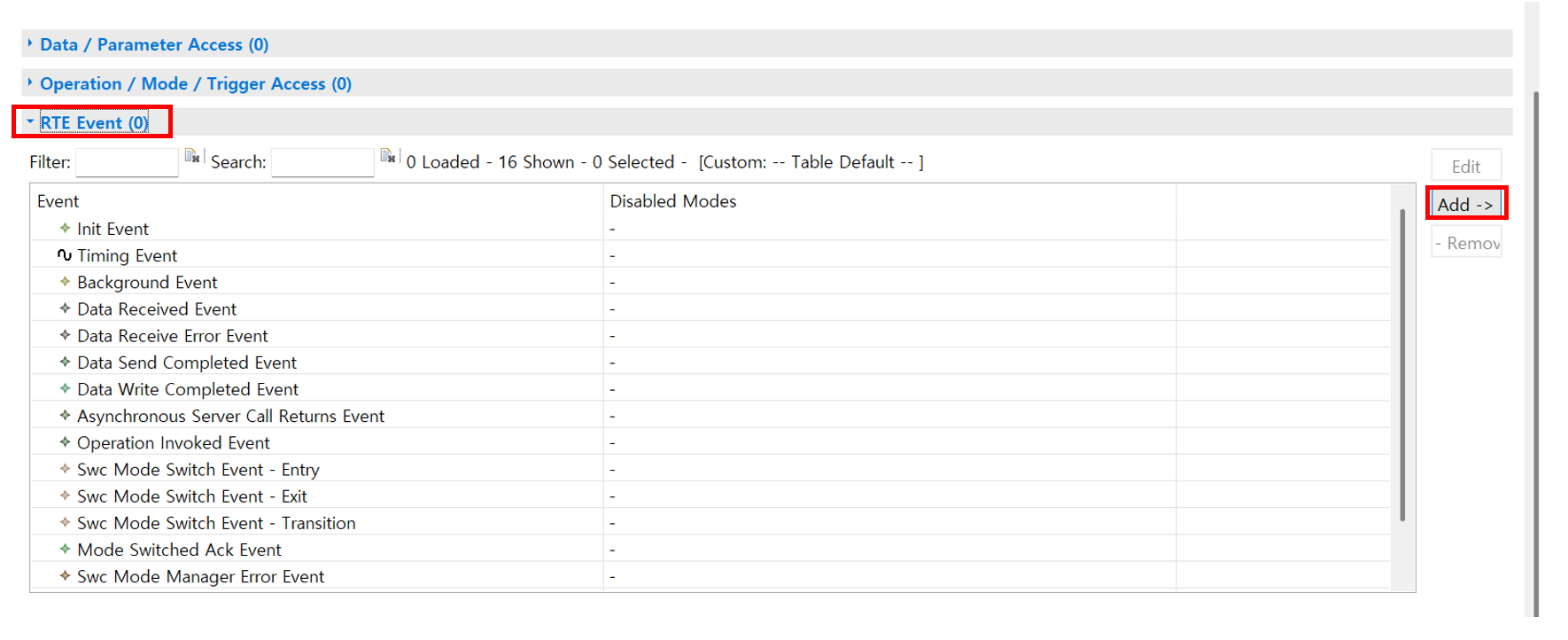

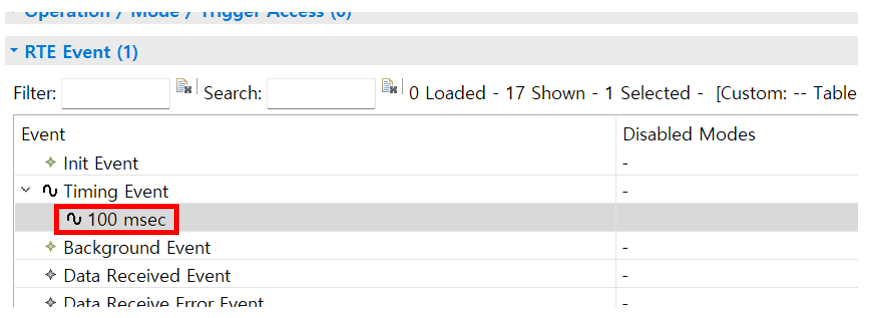

  • RTE Event → Add → Timing Event 선택 → 주기: 100ms
    3-2
    3-3
    3-4

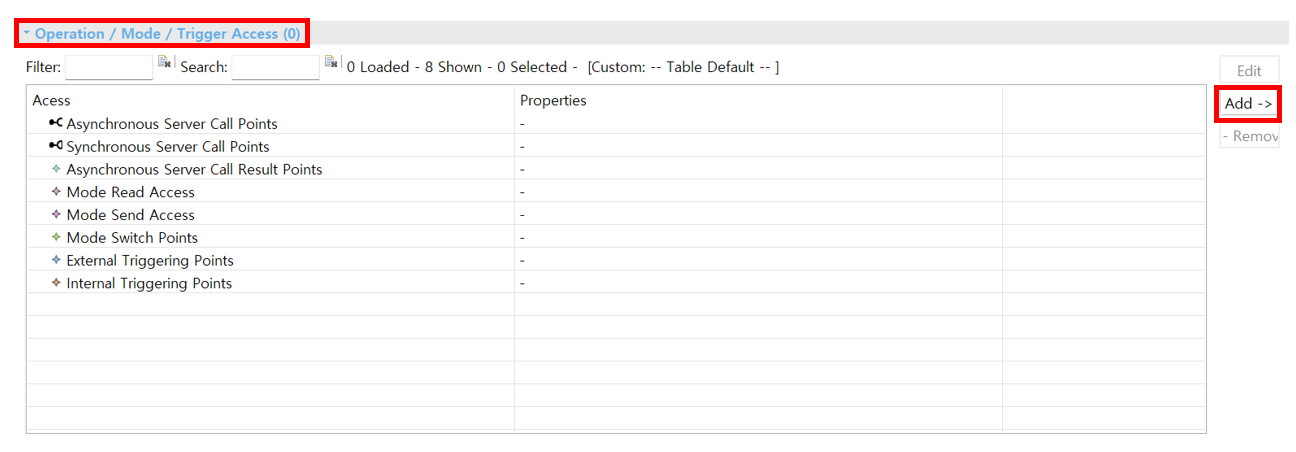

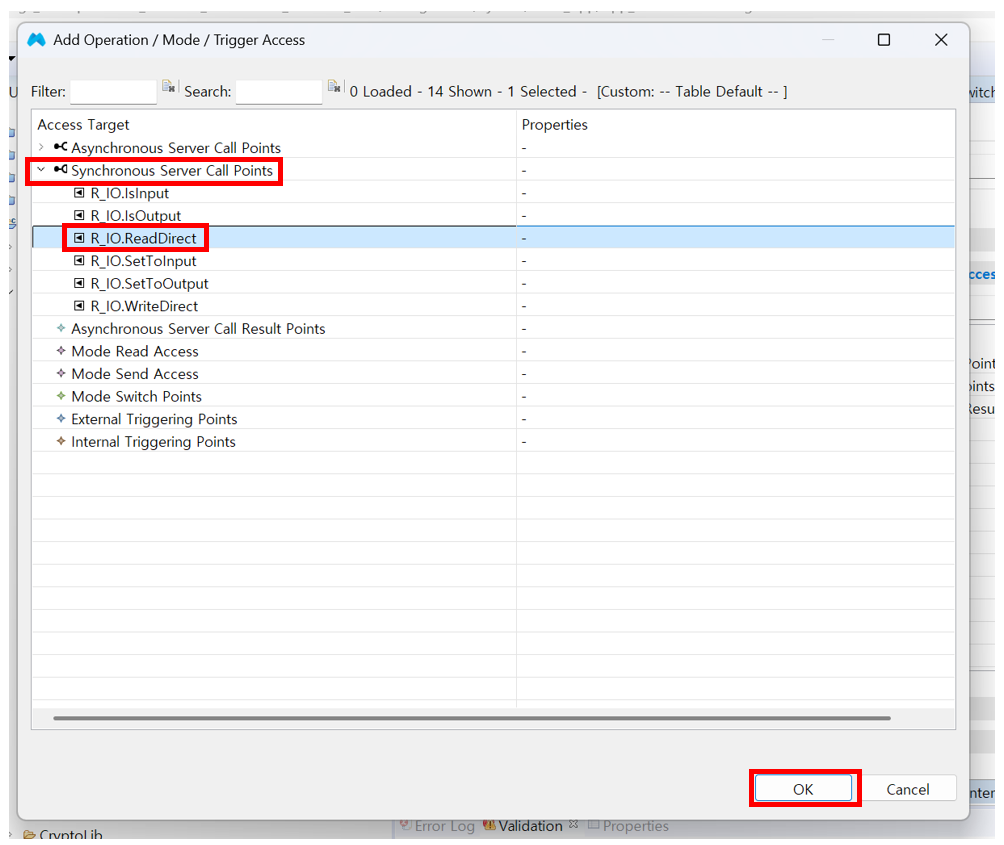

  • Operation/Mode/Trigger Access → Add → SSCP 선택 → R_IO.ReadDirect 연결
    3-5
    3-6

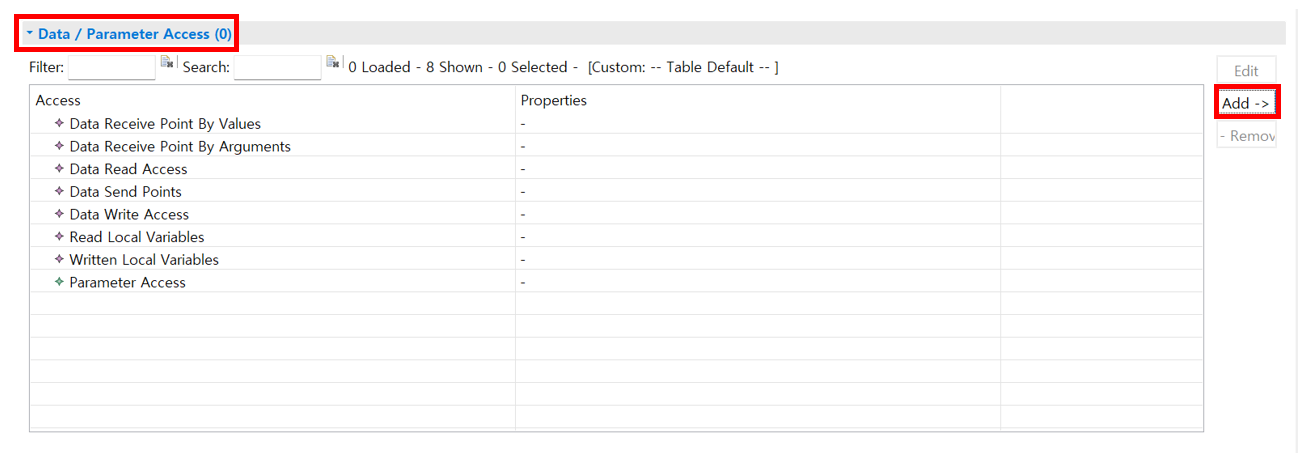

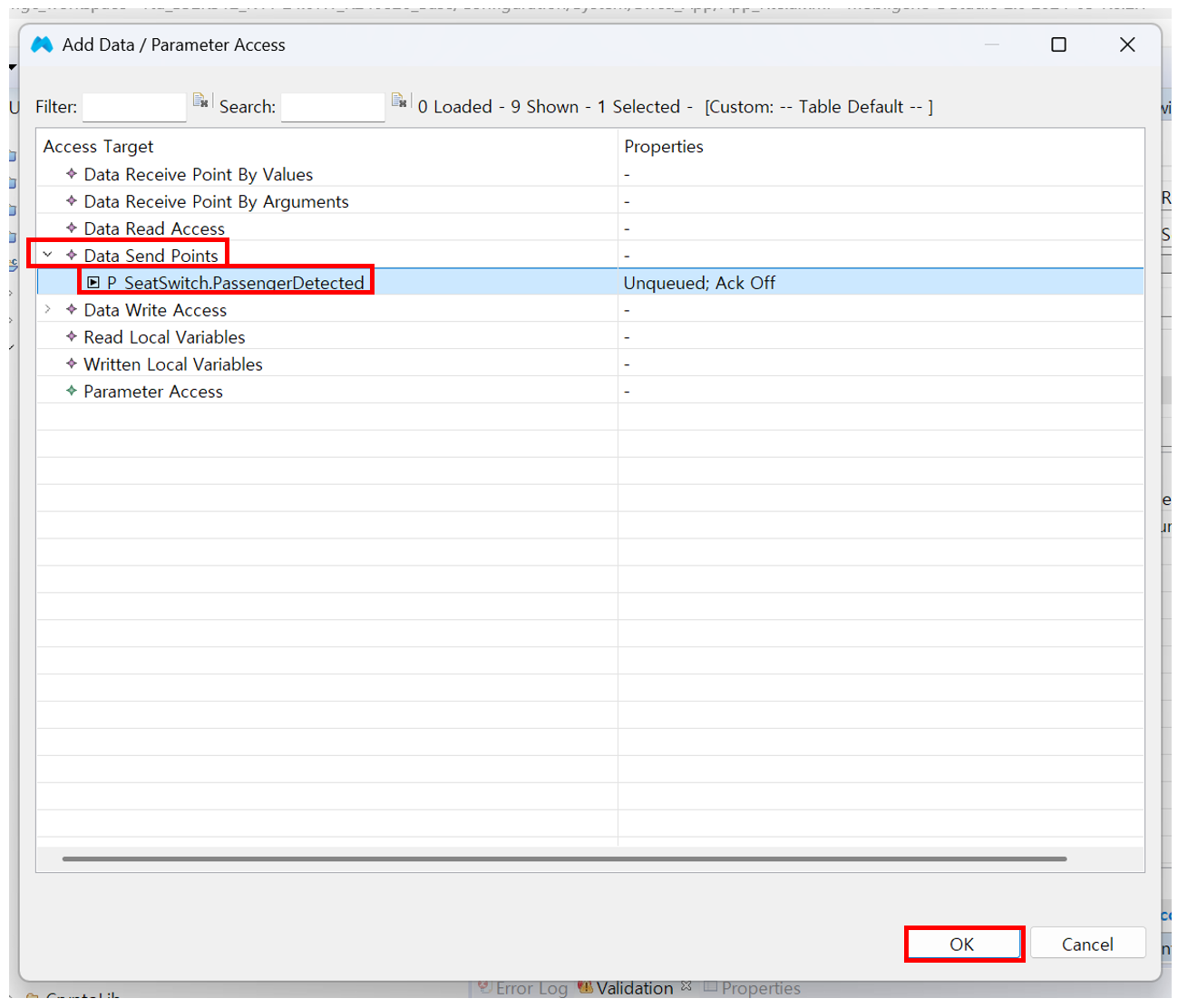

  • Data/Parameter Access → Add → Data Send Points 선택 → P_SeatSwitch.PassengerDetected 선택
    3-7
    3-9

Runnable 설정: SWC_SeatHeatingControl#

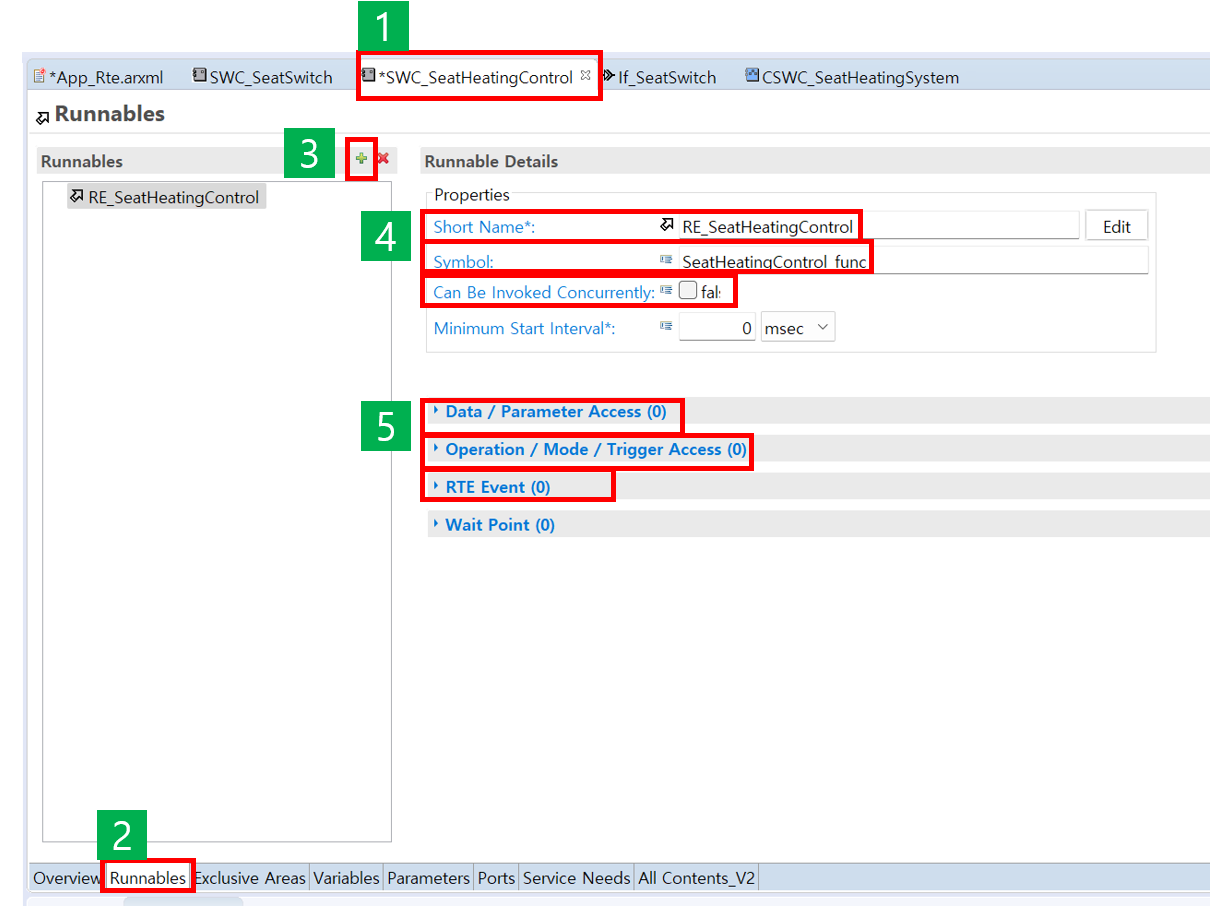

  • Runnables → + 클릭 → Short Name: RE_SeatHeatingControl → Symbol: SeatHeatingControl_func
    3-10

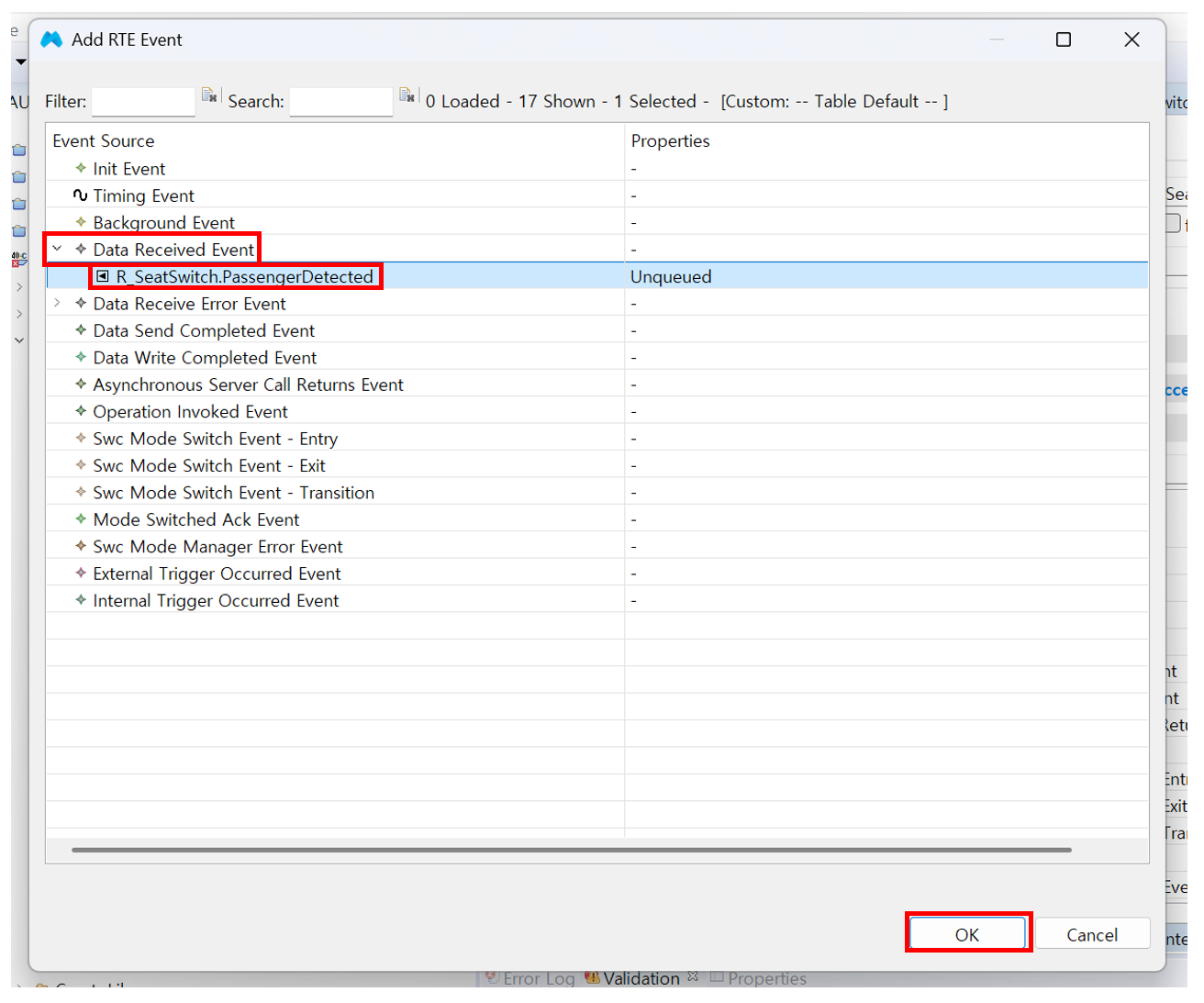

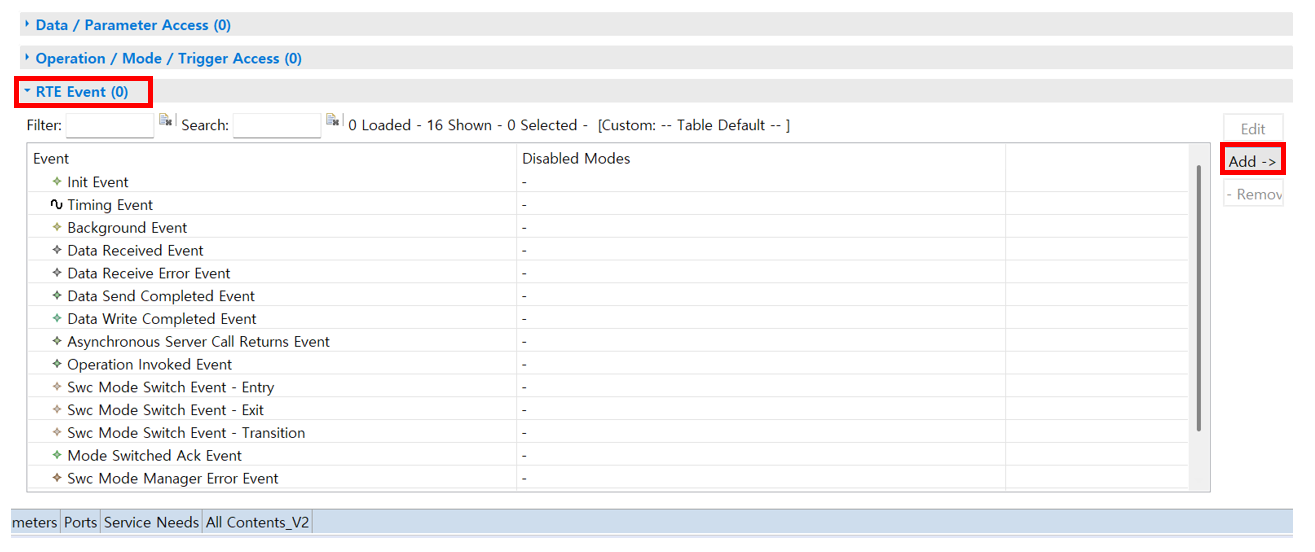

  • RTE Event → Add → Data Received Event → R_SeatSwitch.PassengerDetected 선택
    3-11
    3-12

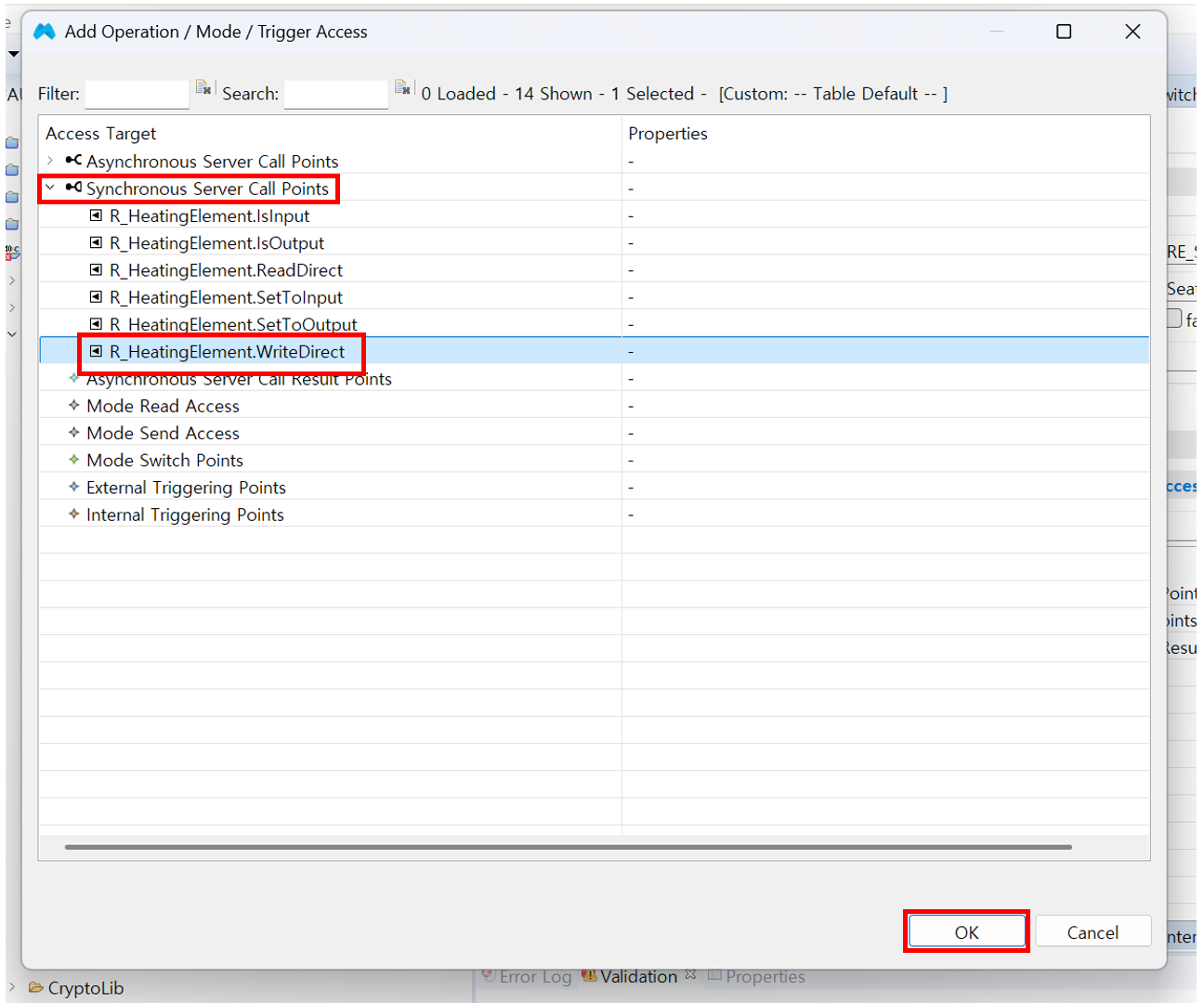

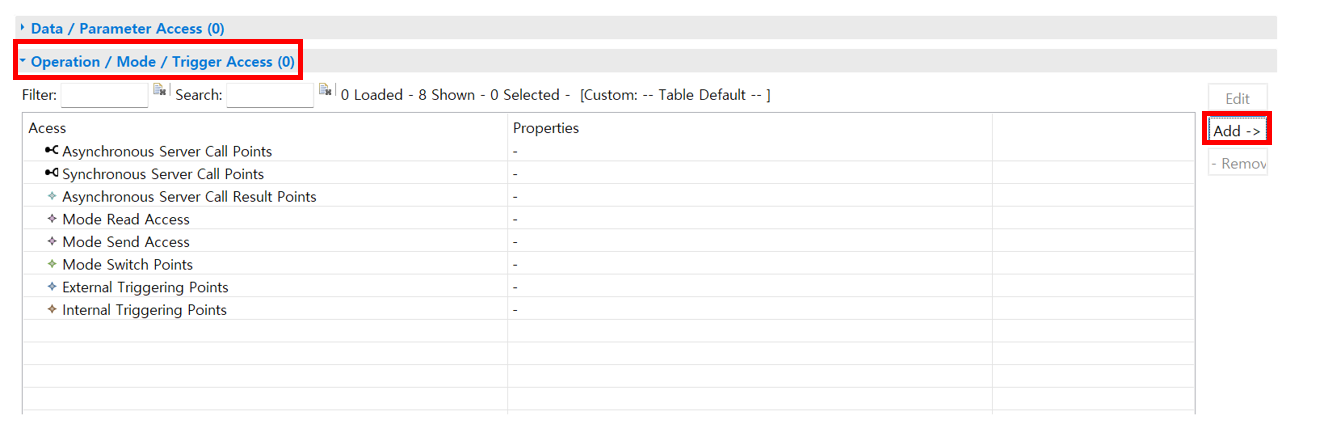

  • Operation/Mode/Trigger Access → Add → SSCP → R_HeatingElement.WriteDirect 선택
    3-13
    3-14

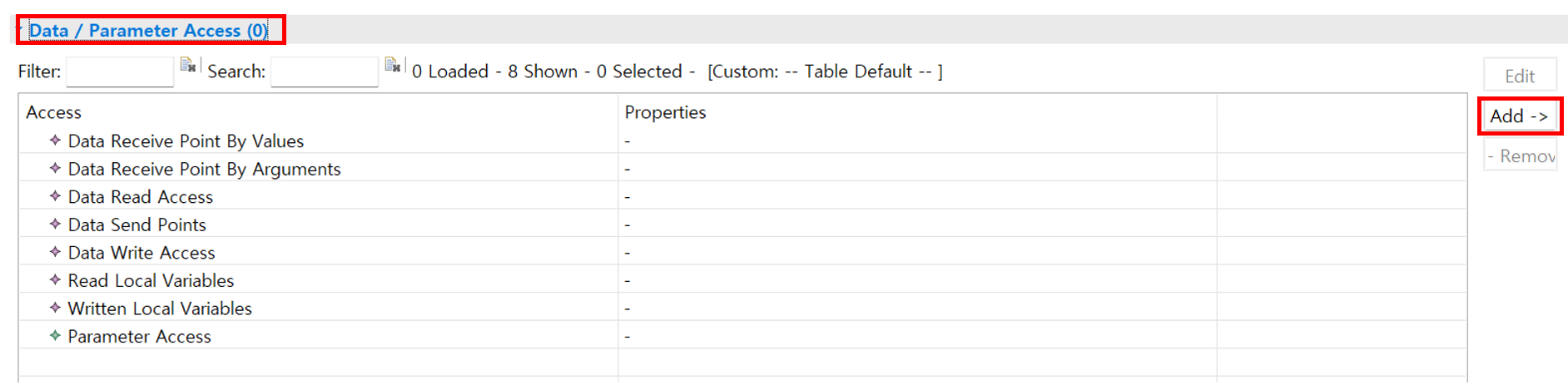

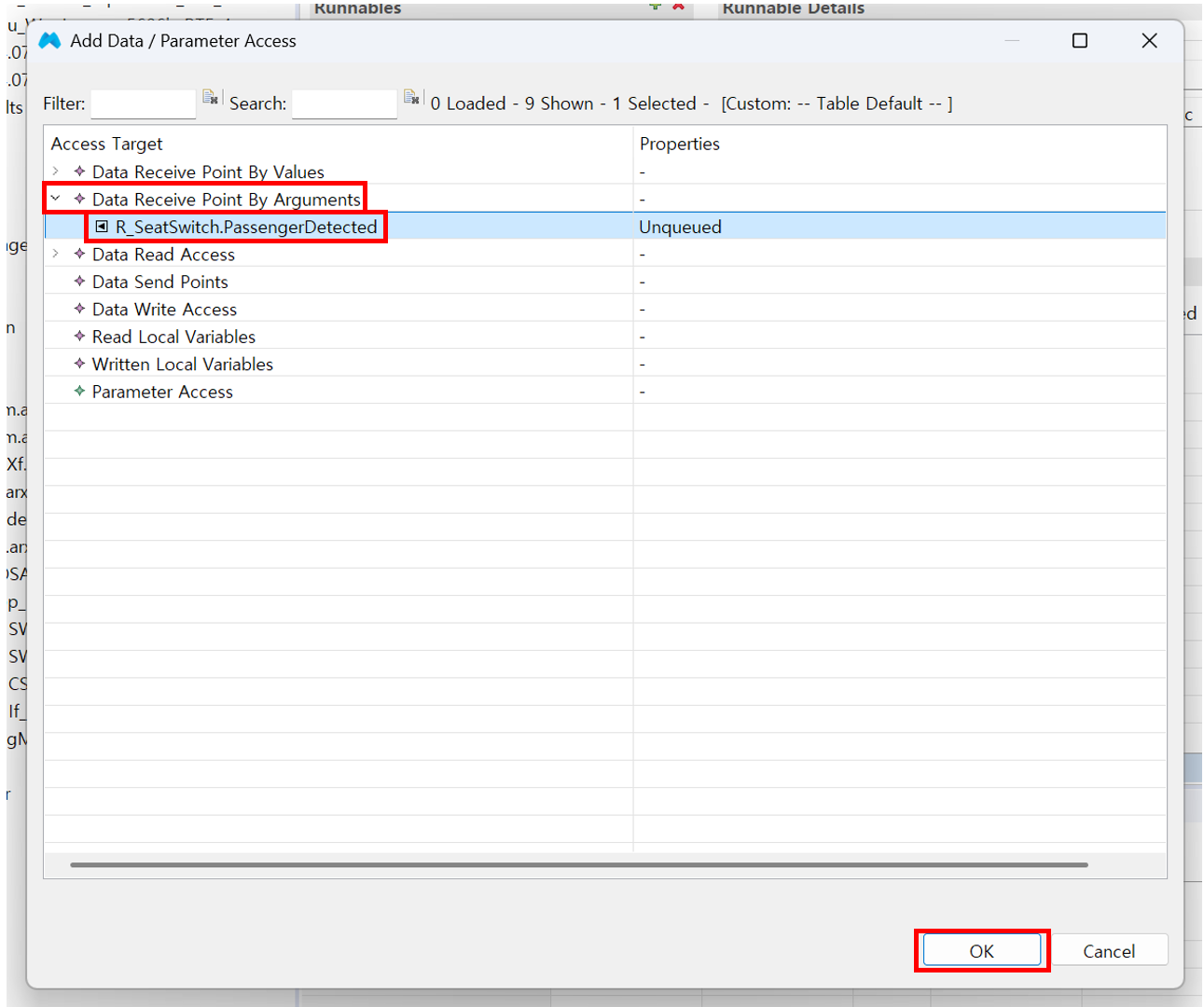

  • Data/Parameter Access → Add → Data Received Points By Arguments → R_SeatSwitch.PassengerDetected 선택
    3-15
    3-16

4. C coding#

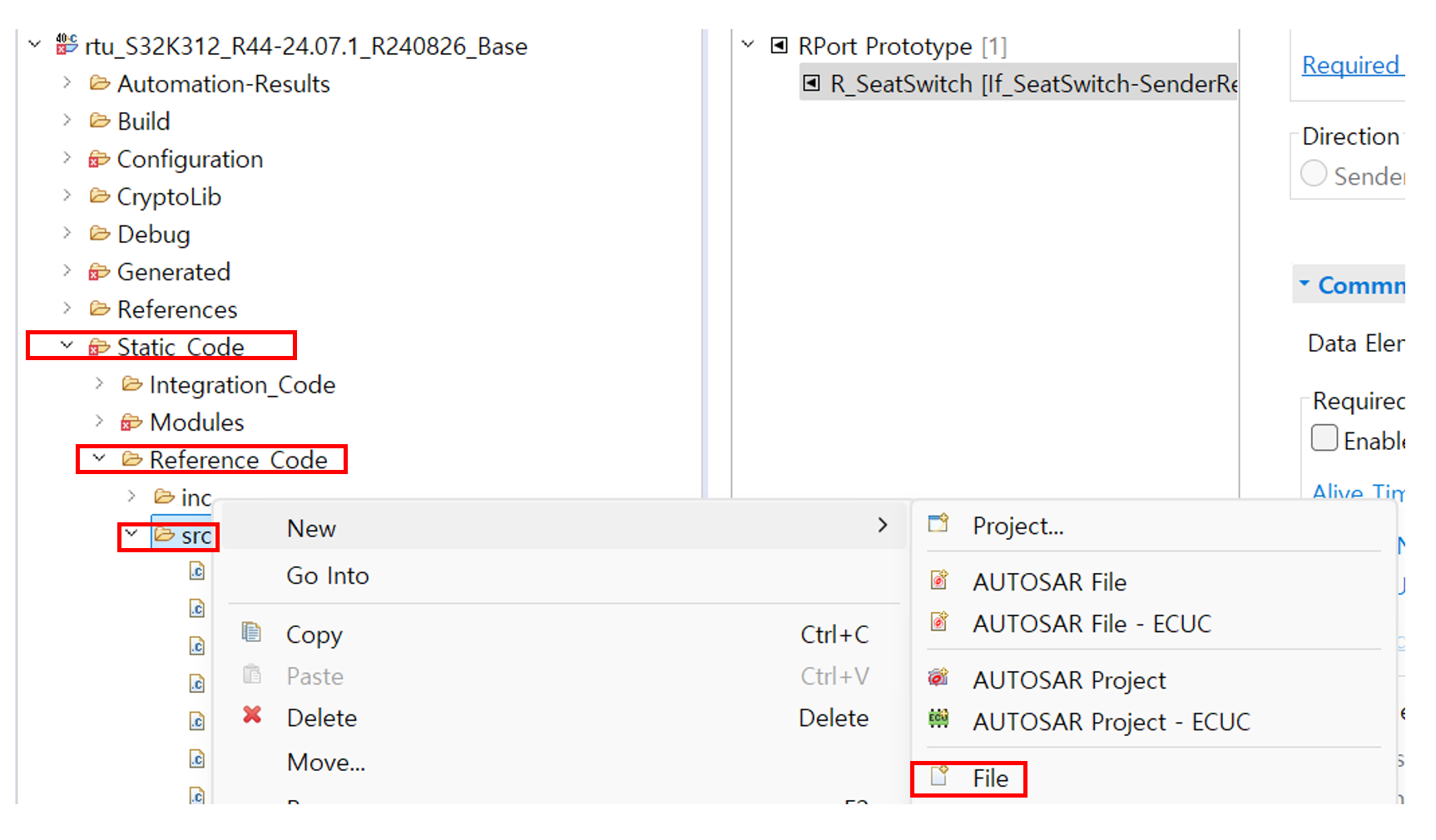

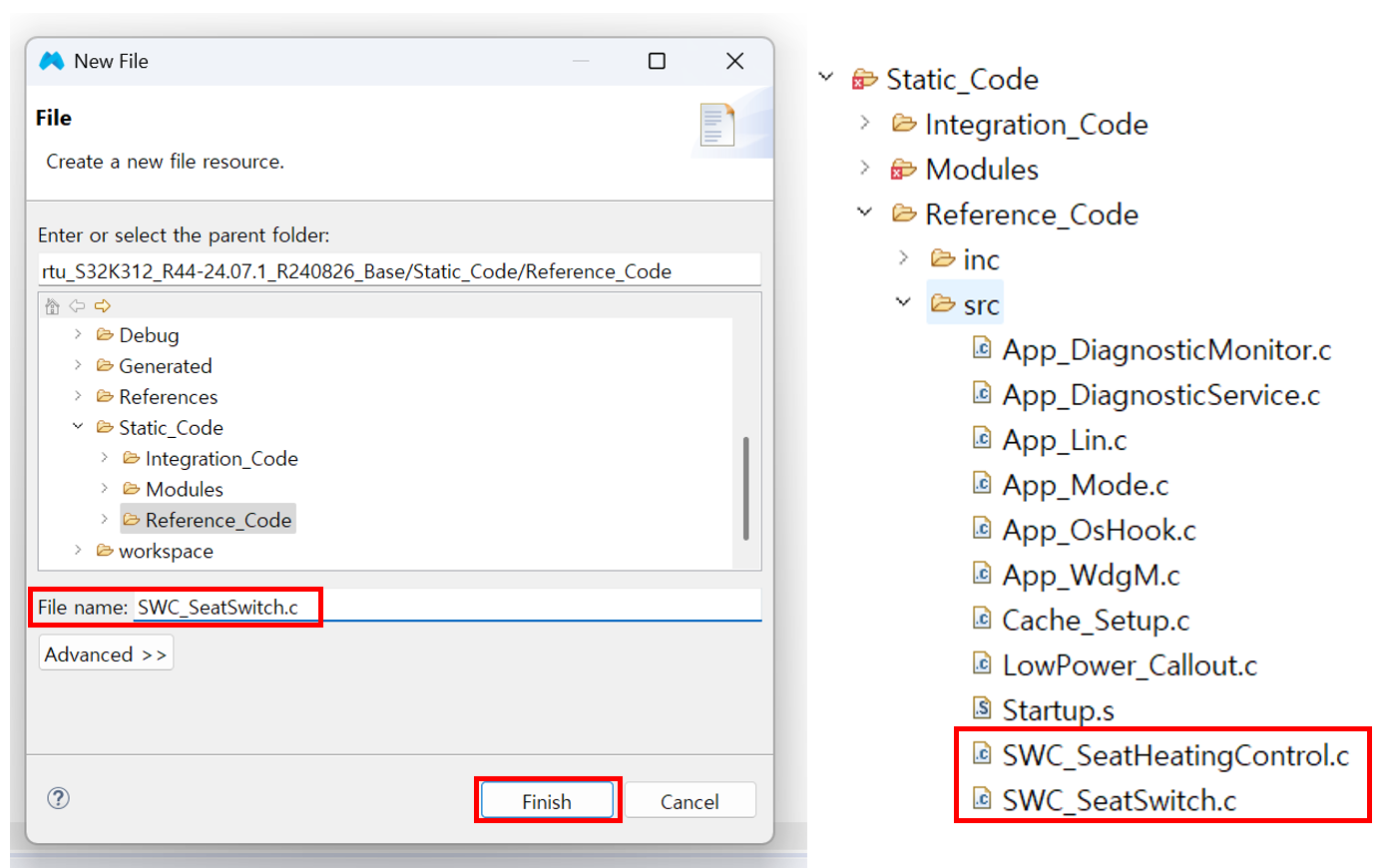

  • Static_Code → Reference_Code → src 우클릭 → New → File 선택 → 파일명: SeatSwitch.c, SeatHeatingControl.c 생성
    4-1
    4-2

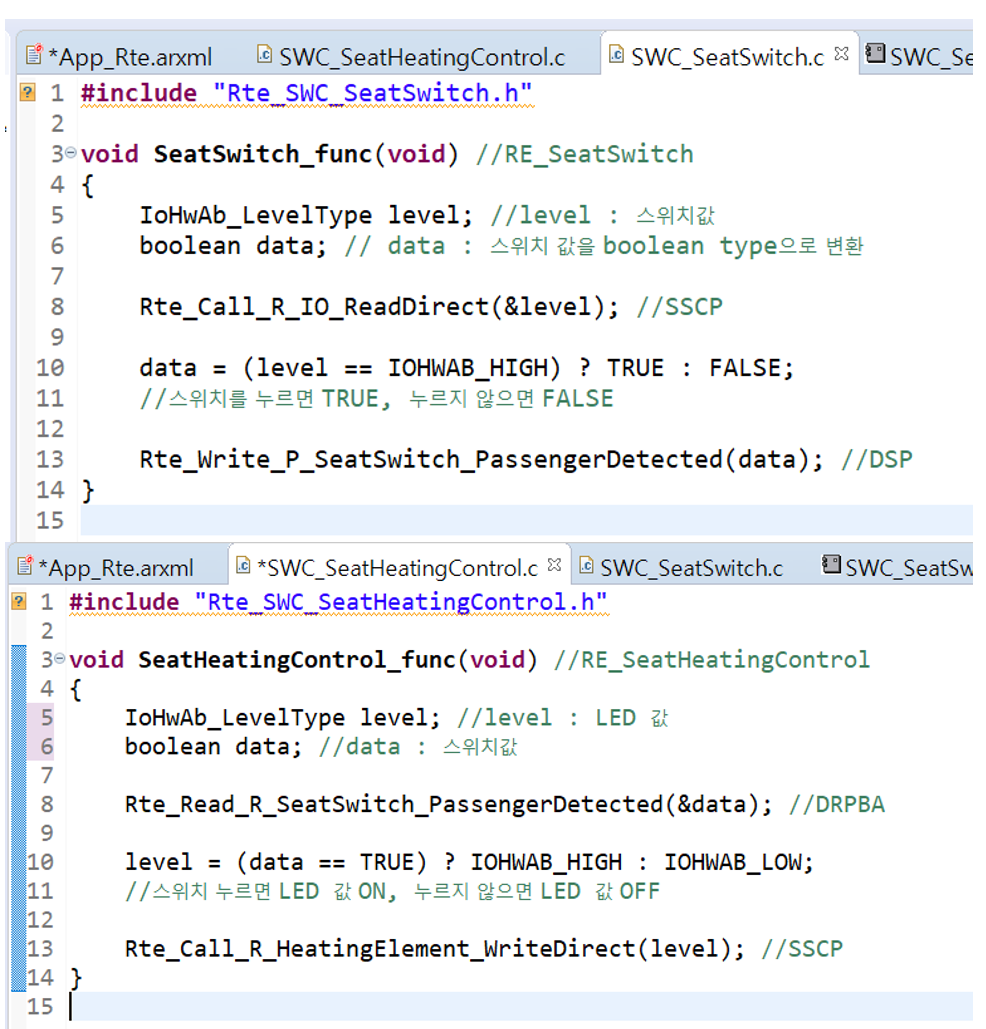

  • 각각 코드 작성 후 저장
    4-3

5. ECU Mapping#

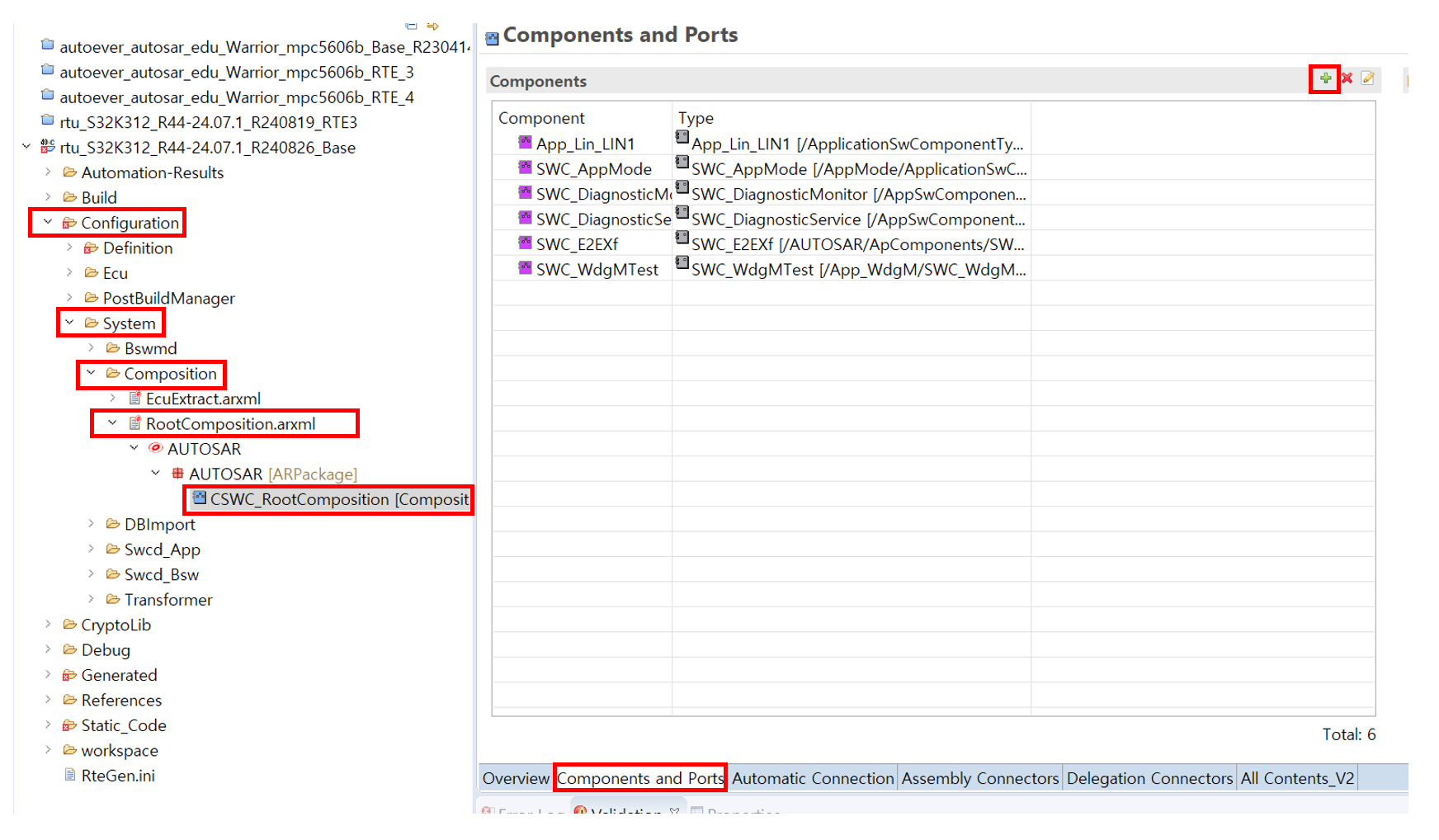

  • Configuration → System → Composition → RootComposition.arxml -> AUTOSAR -> CSWC_RootComposition [Composition] 더블클릭

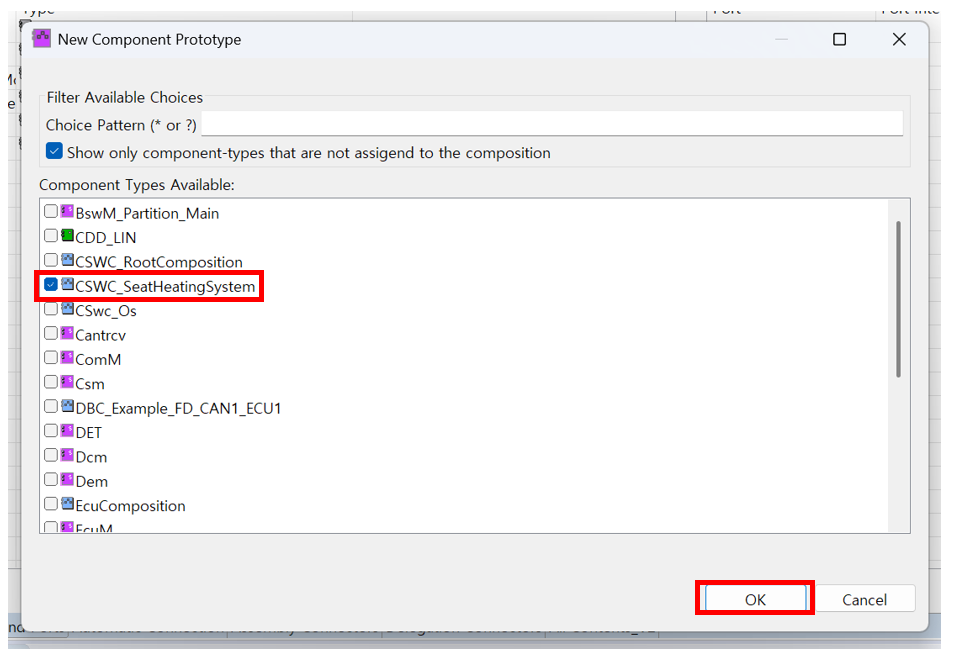

  • Components and Ports → + 클릭 → CSWC_SeatHeatingSystem 선택
    5-1
    5-2

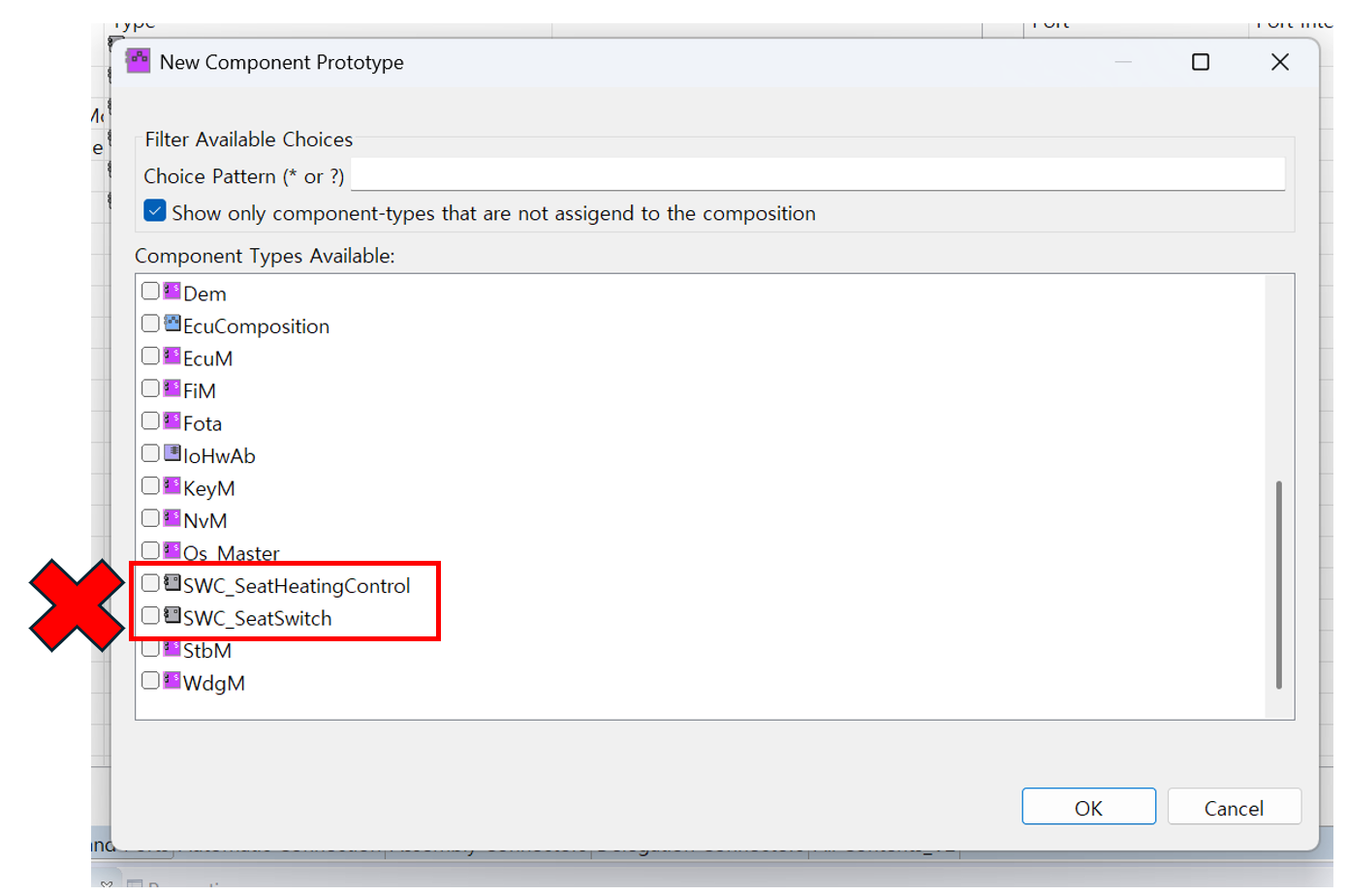

    > SWC를 따로 넣지 말고 묶음 단위(CSWC)로 넣기

    5-3

6. ECU Extract#

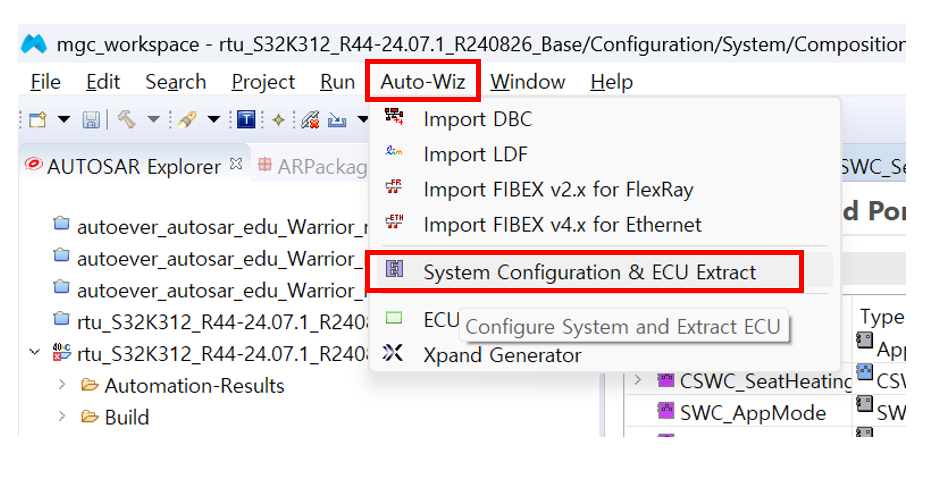

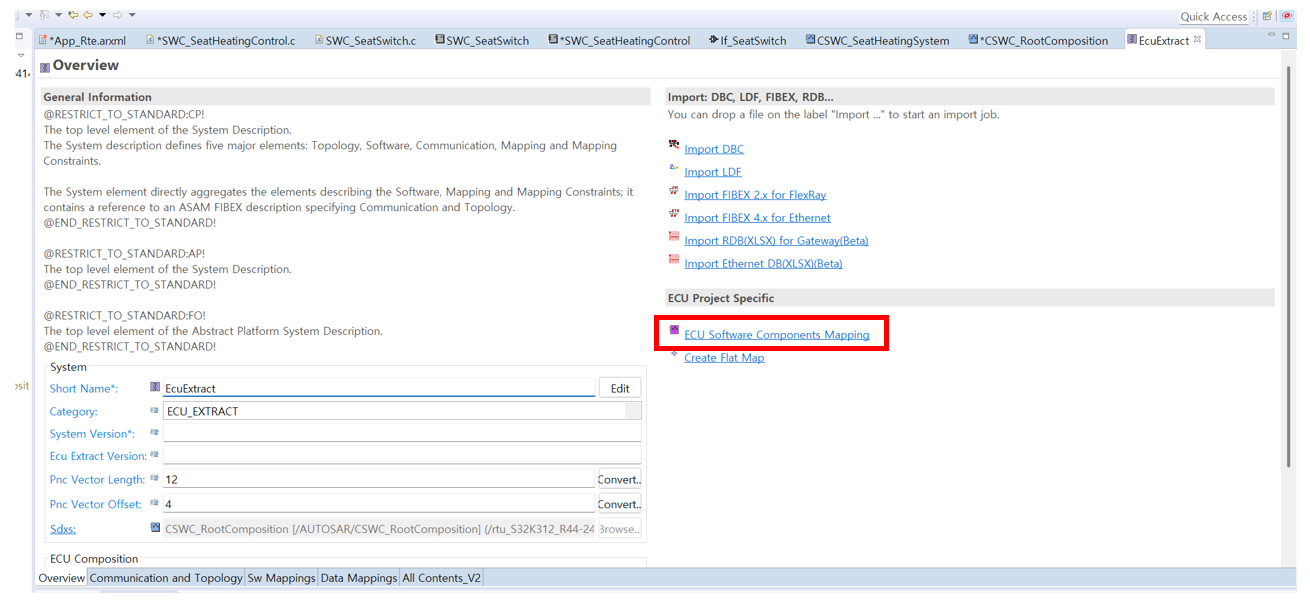

  • Auto-Wiz → System Configuration & ECU Extract 선택 → ECU Software Components Mapping 클릭
    6-1
    6-2

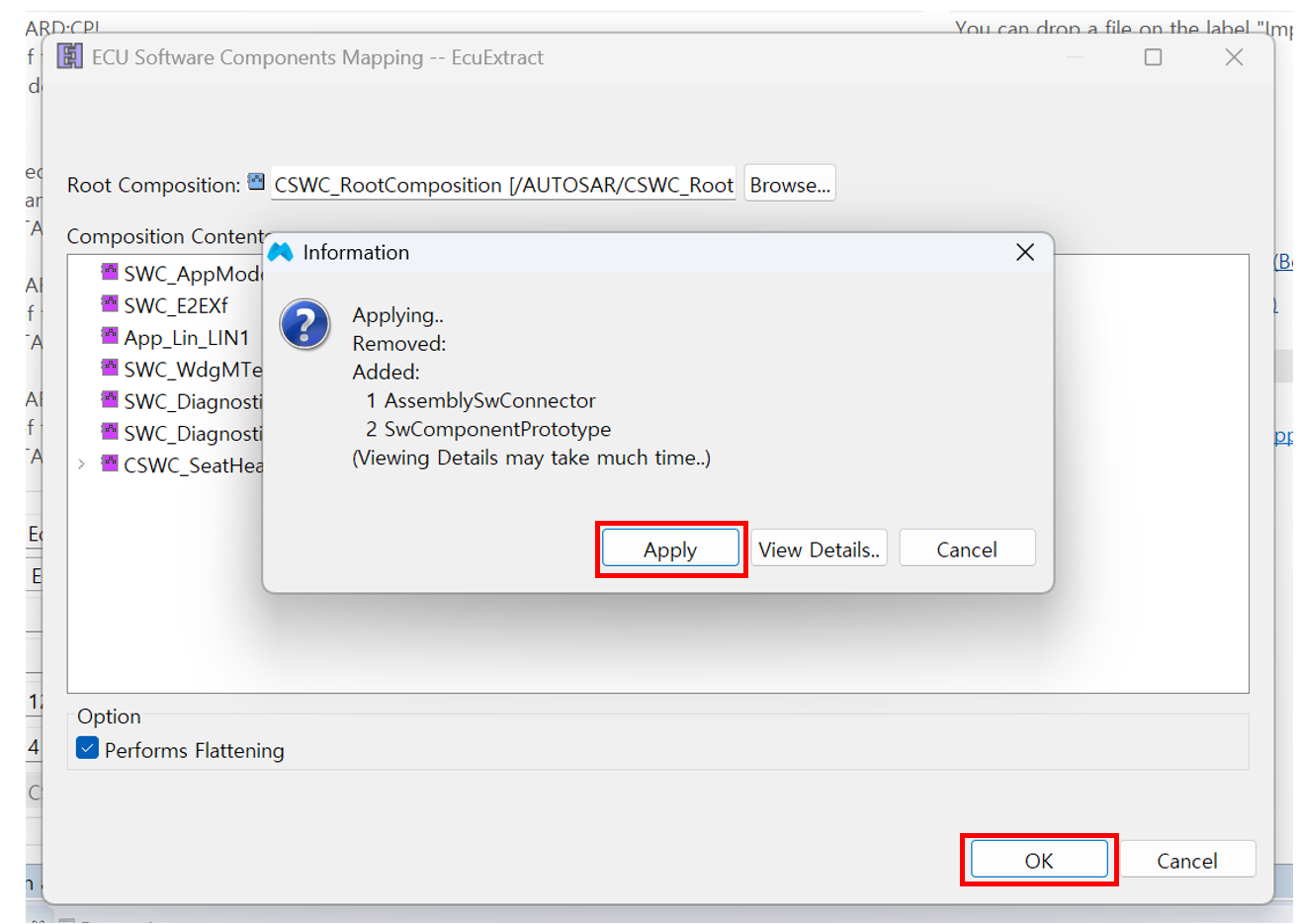

  • Performs Flattening 체크 → Apply 클릭
    6-3

7. ECU Configuration#

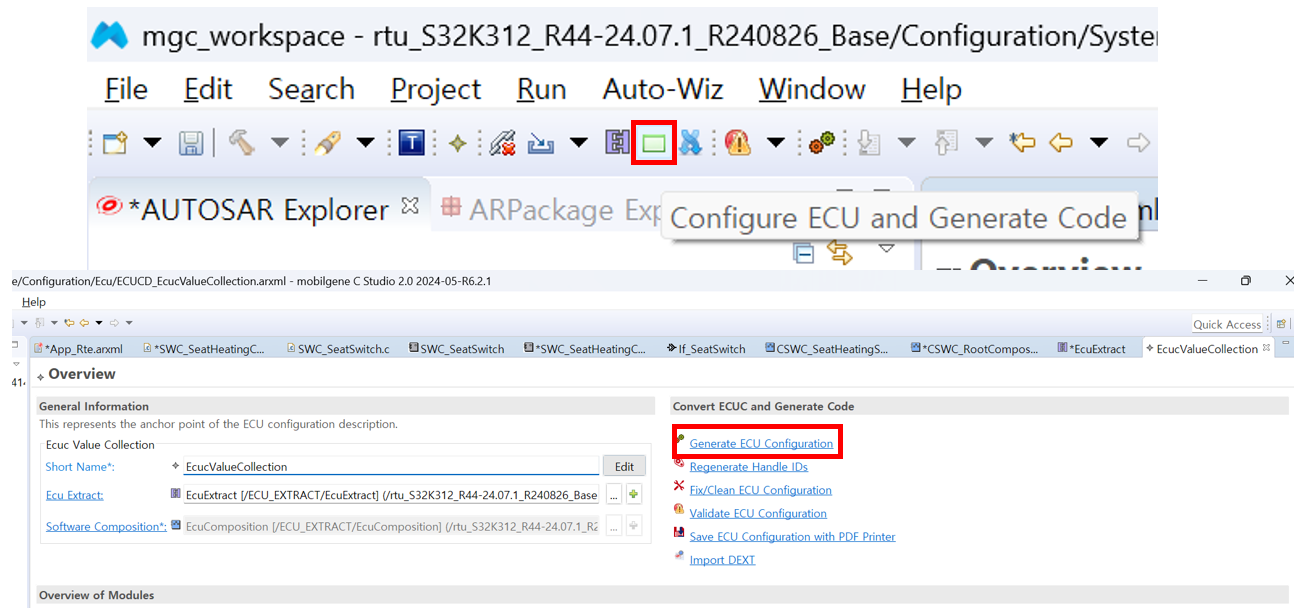

  • 우측 상단 초록 아이콘 클릭 → Generate ECU Configuration 선택
    7-1

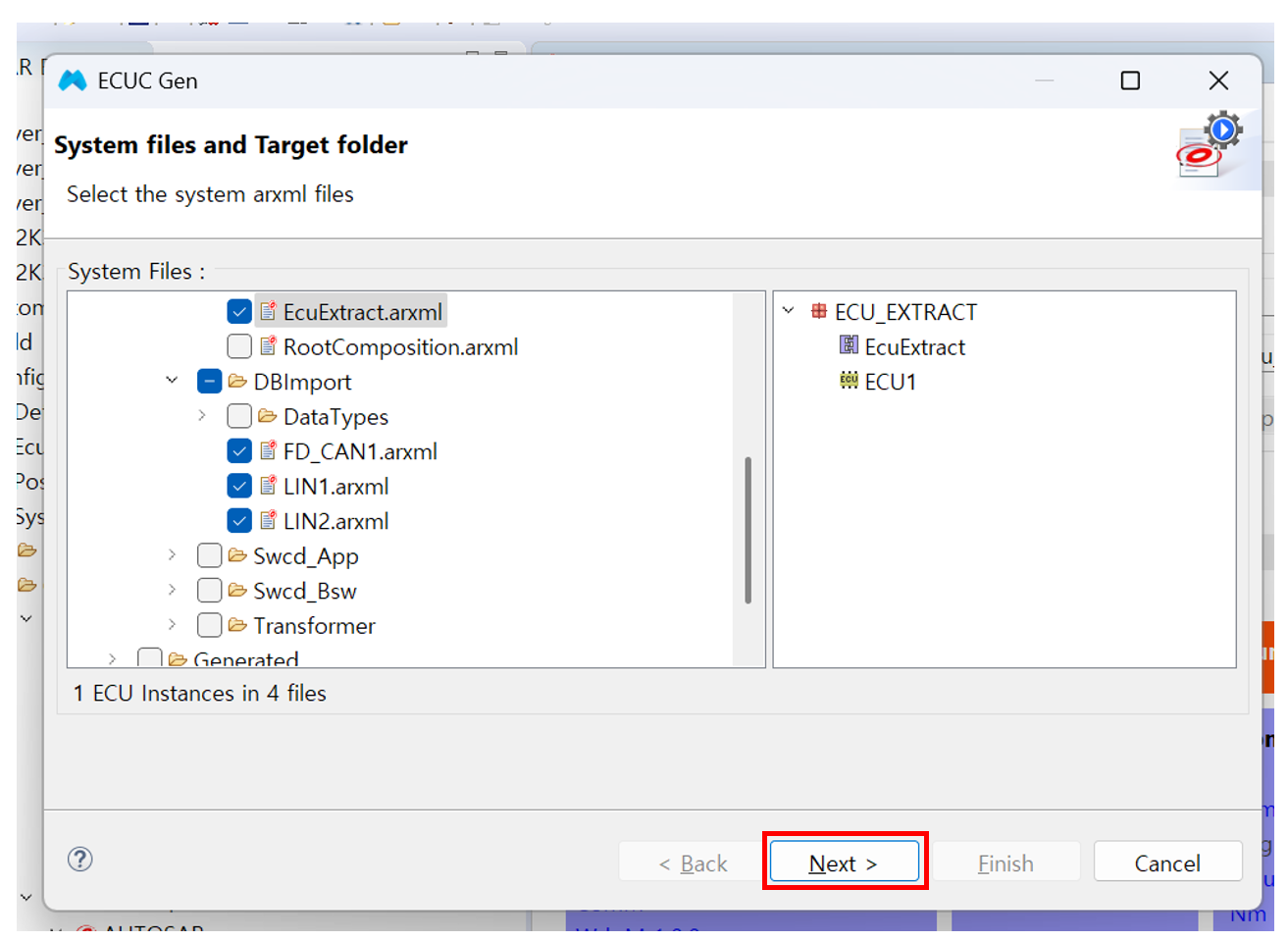

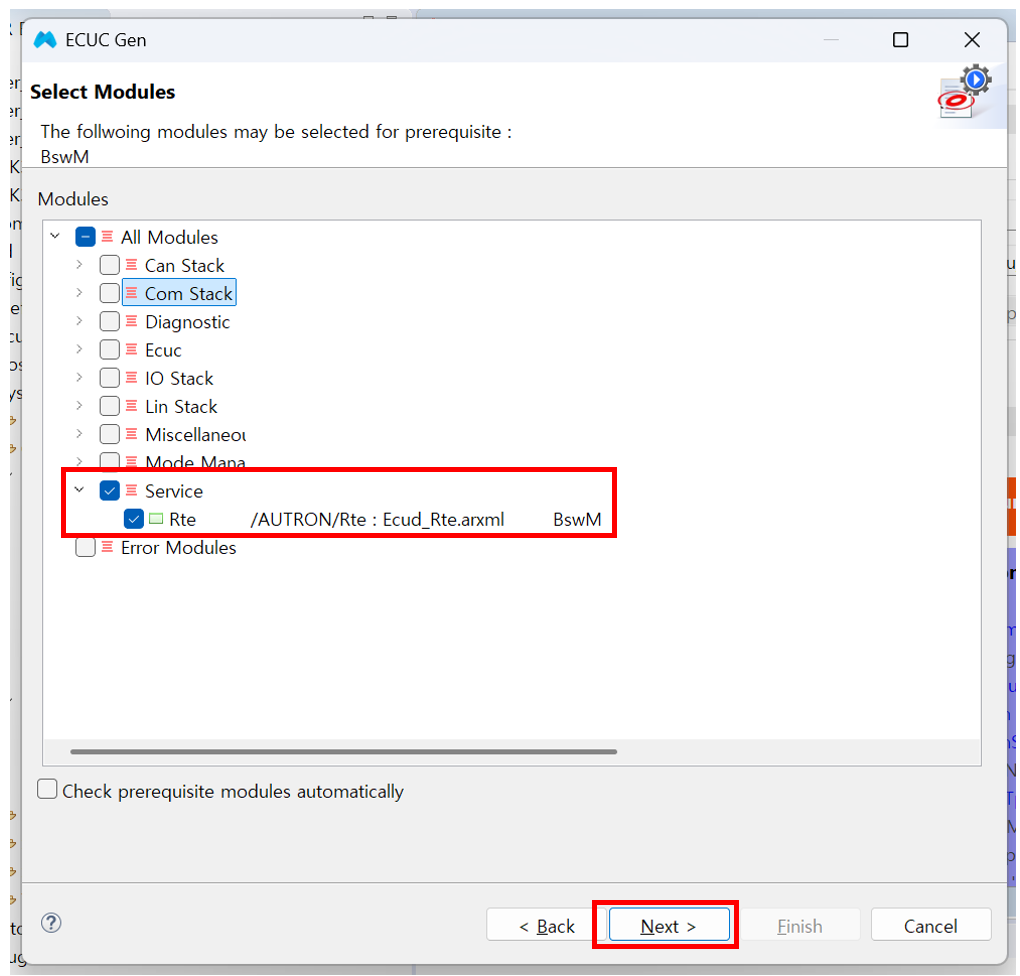

  • Next → Service → Rte 선택 → Next
    7-2
    7-3

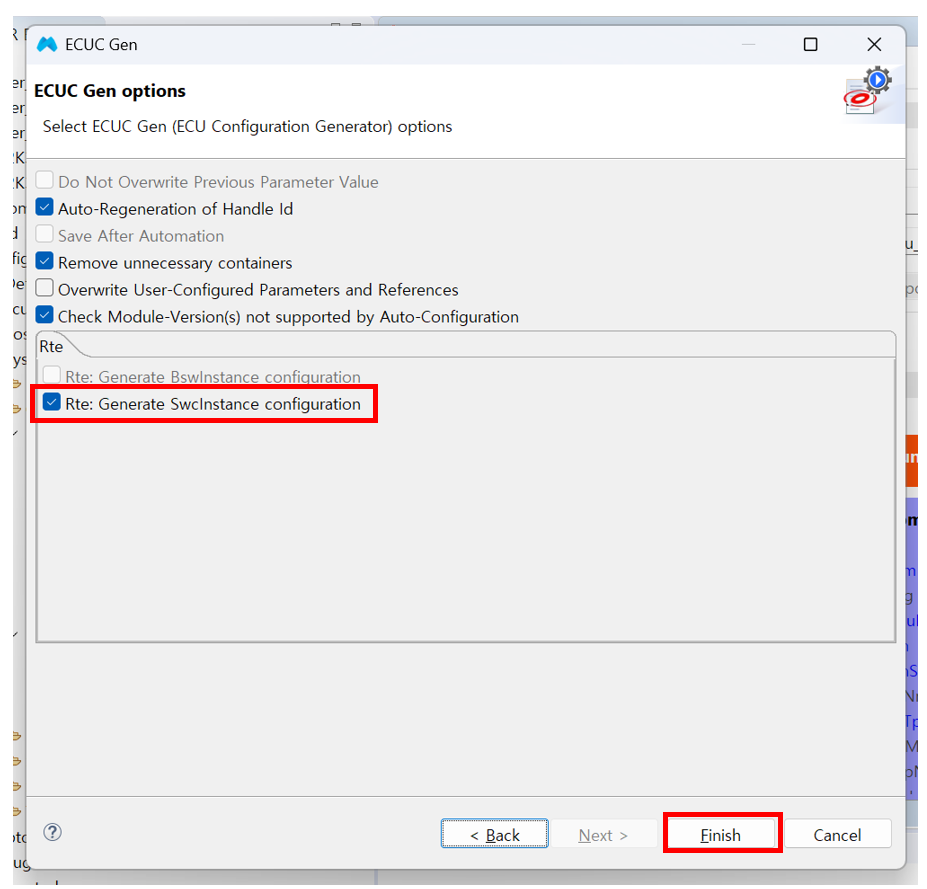

  • Rte: Generate SwcInstance Configuration 체크 → Finish 클릭
    7-4

Task Mapping#

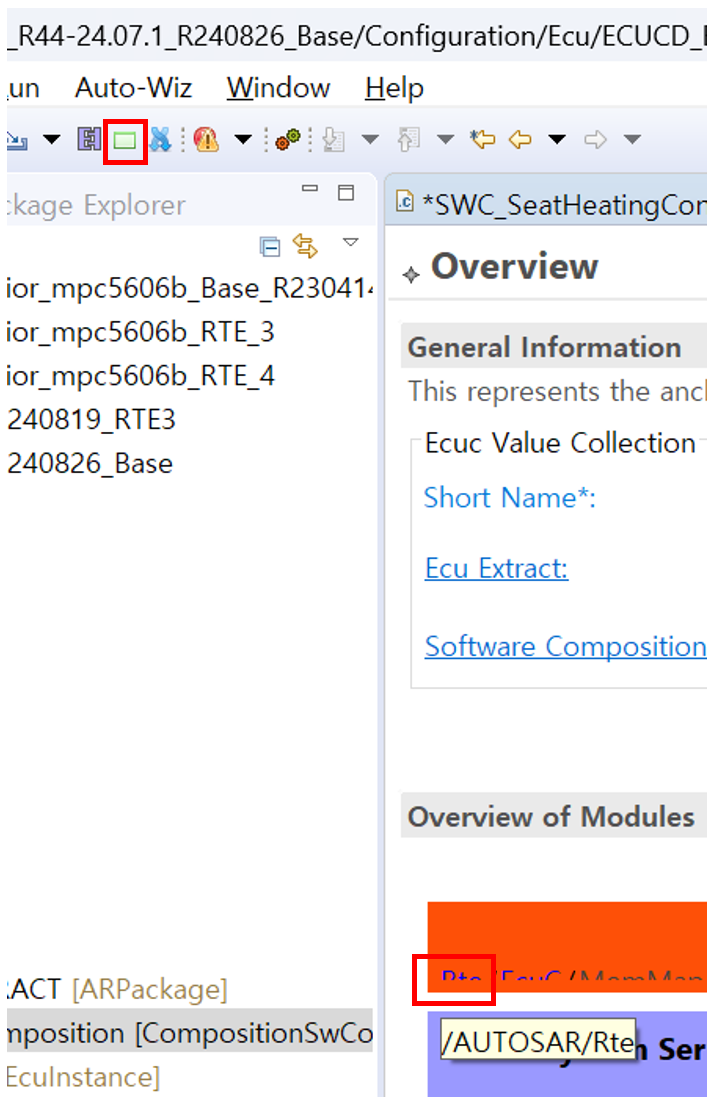

  • 우측 초록 아이콘 클릭 → Rte 선택
    7-5

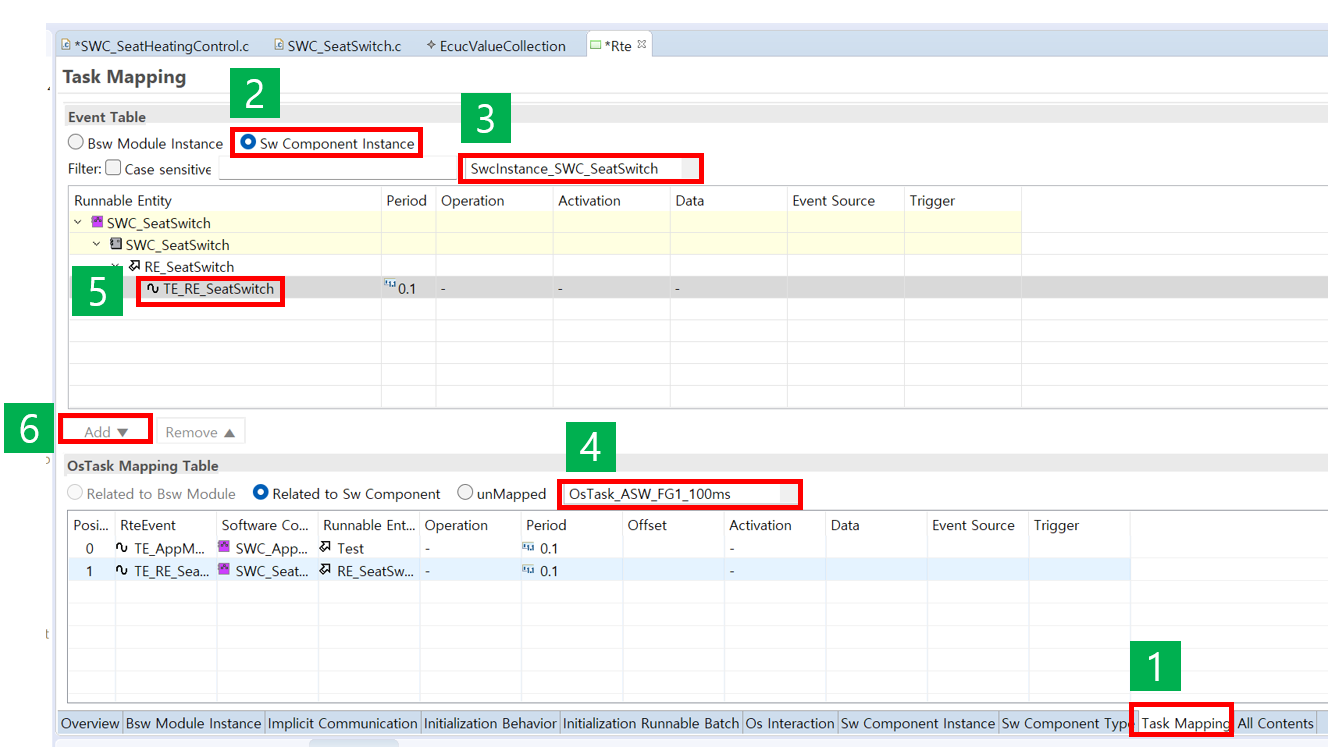

  • Task Mapping 탭 → SwcInstance_SWC_SeatSwitch 선택 → OsTask_ASW_FG1_100ms 선택 → TE_RE_SeatSwitch 선택 후 Add
    7-6

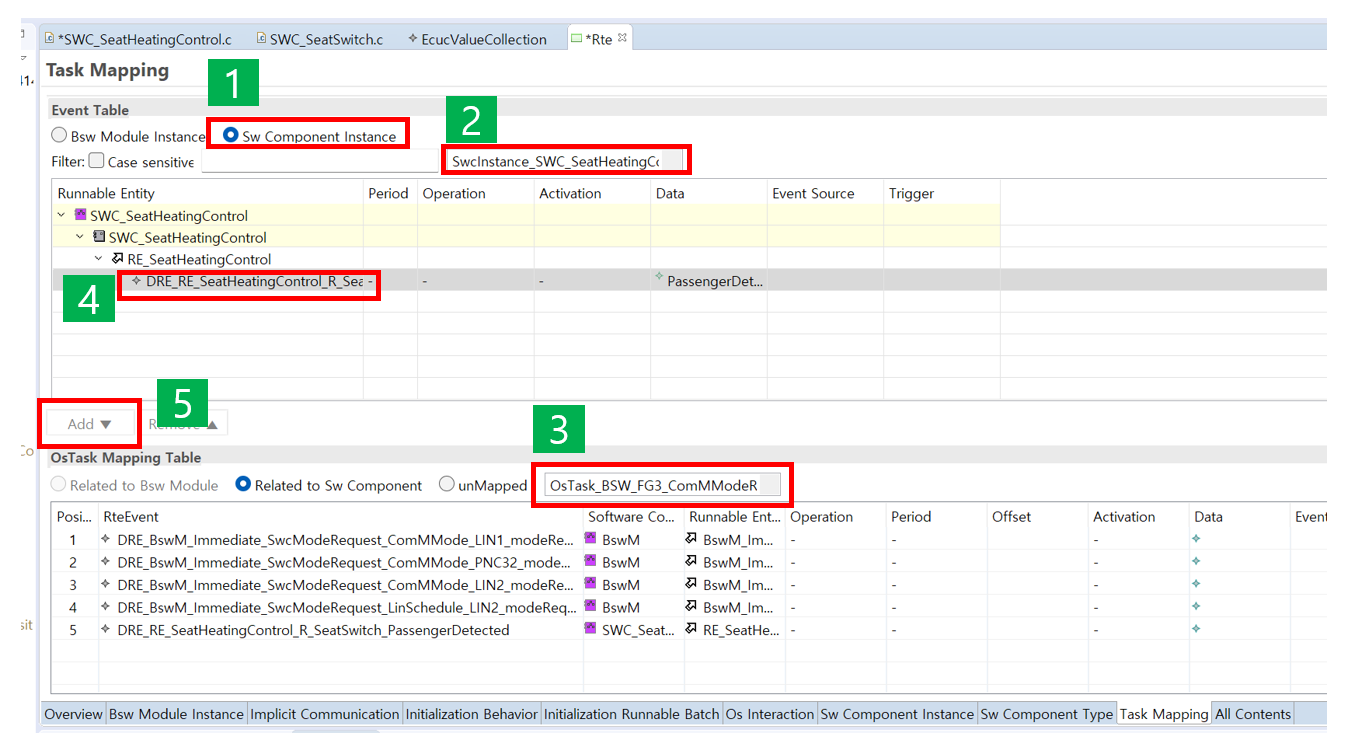

  • Task Mapping 탭 → SwcInstance_SWC_SeatHeatingControl 선택 → OsTask_BSW_FG3_ComMModeRequest 선택 → DRE_RE_SeatHeatingControl_R_SeatSwitch_PassengerDetected 선택 -> Add
    7-6-1

스위치/LED 연결#

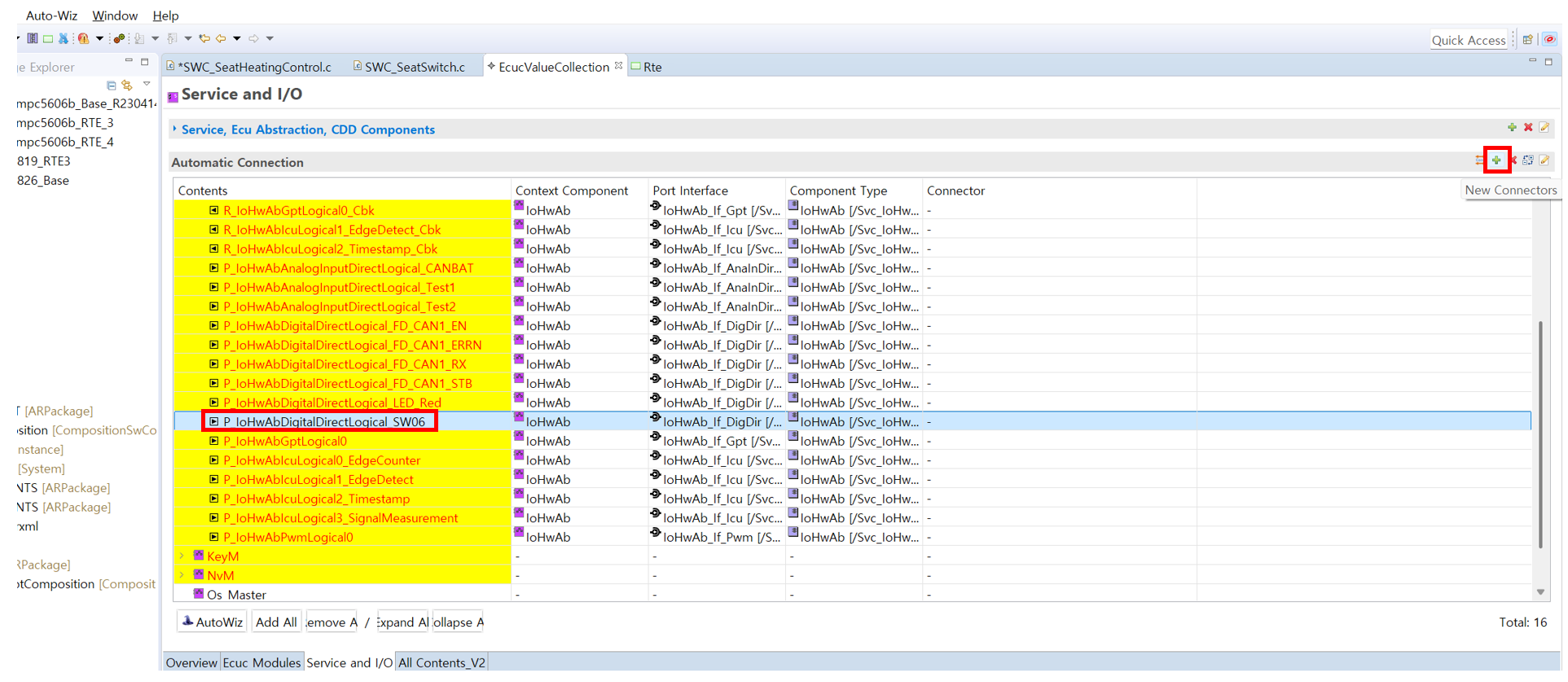

  • Service and I/O → P_IoHwAbDigitalDirectLogical_SW06 선택 → 자동 연결 + 클릭
    7-7

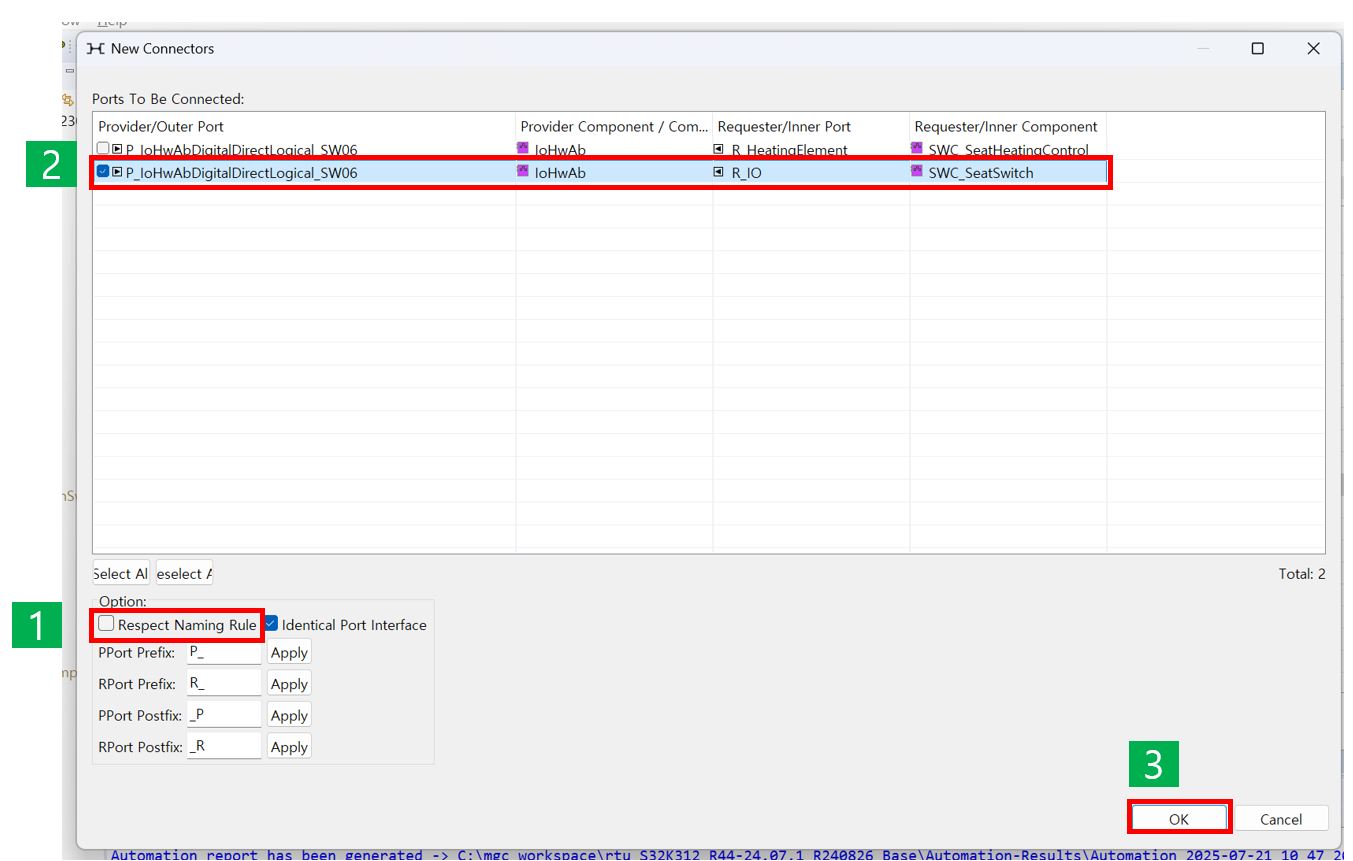

  • Respect Naming Rule 해제 → R_IO 선택
    7-8

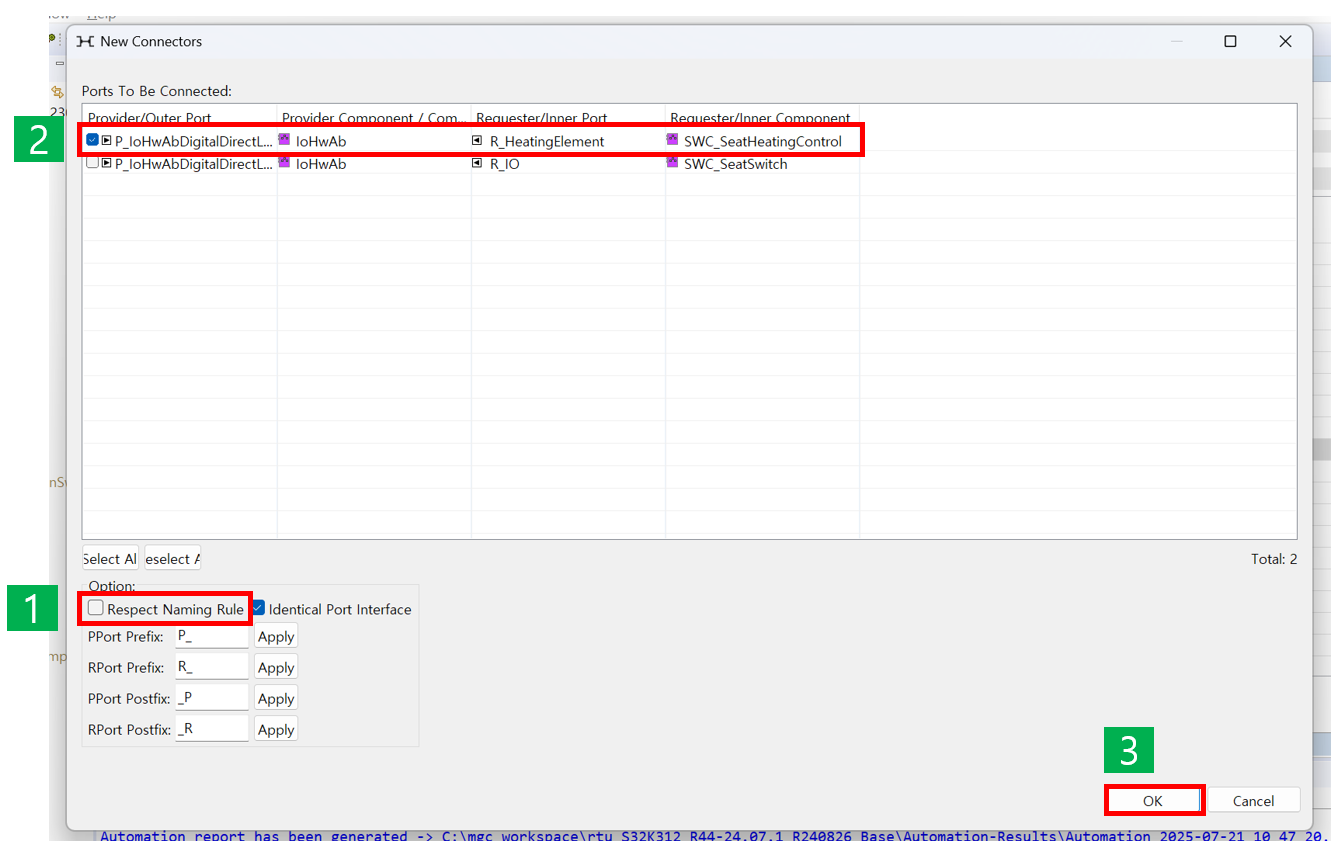

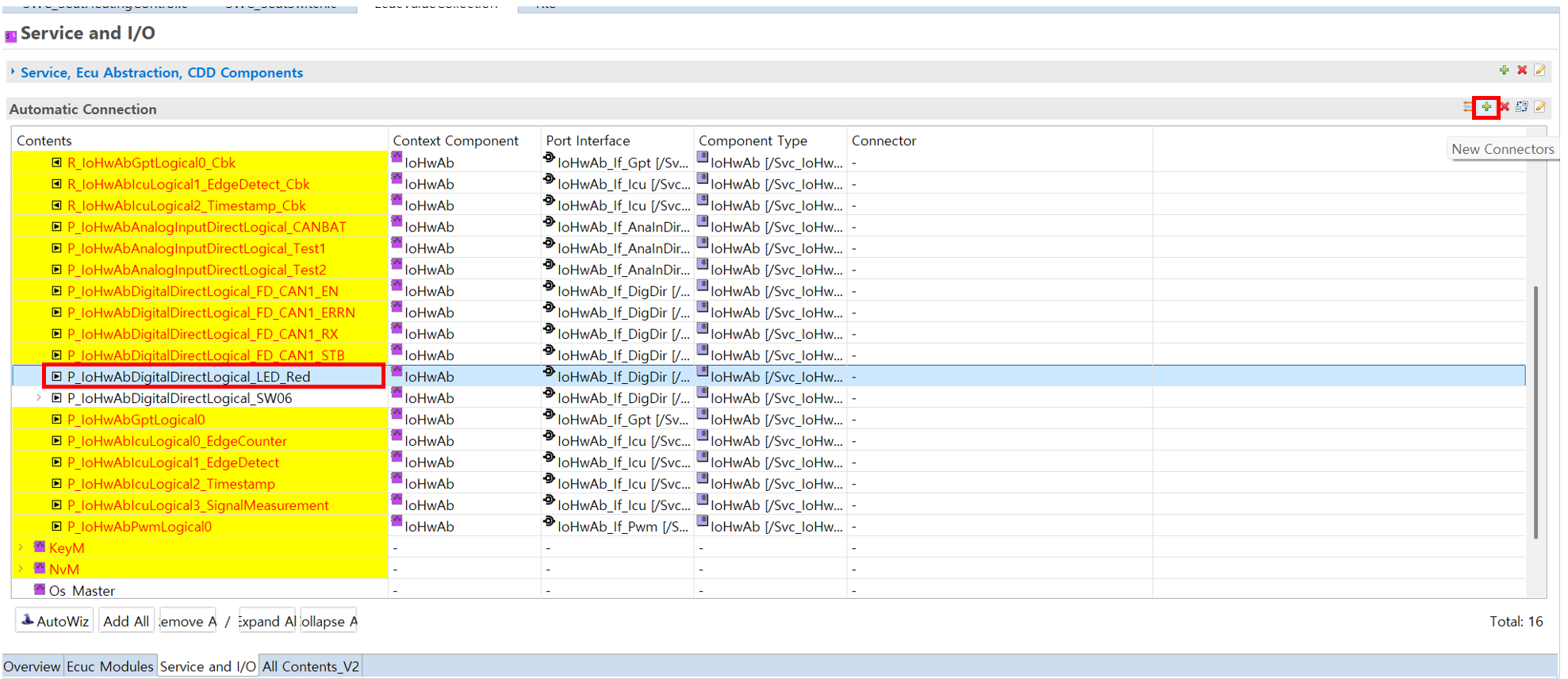

  • P_IoHwAbDigitalDirectLogical_LED_Red 선택 → 자동 연결 + 클릭 → Respect Naming Rule 해제 → R_HeatingElement 선택
    7-9
    7-10

8. Generate & Build#

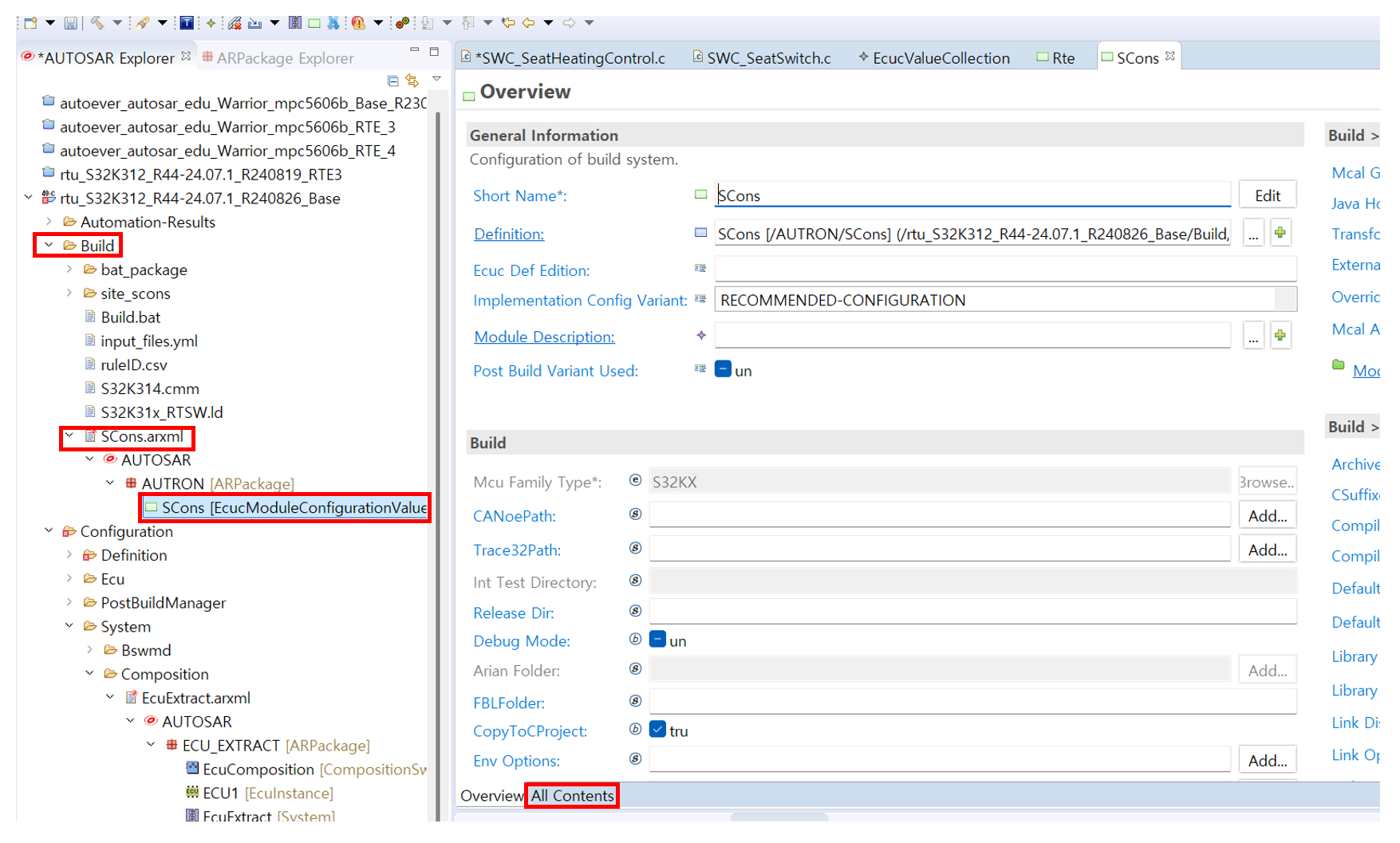

  • Build → Scons.arxml → AUTOSAR → AUTRON → SCons 더블클릭 → All Contents 클릭
    8-1

  • Navigator의 Scons → RTSW → Generation → Module 이동 → Rte 더블클릭
    8-2

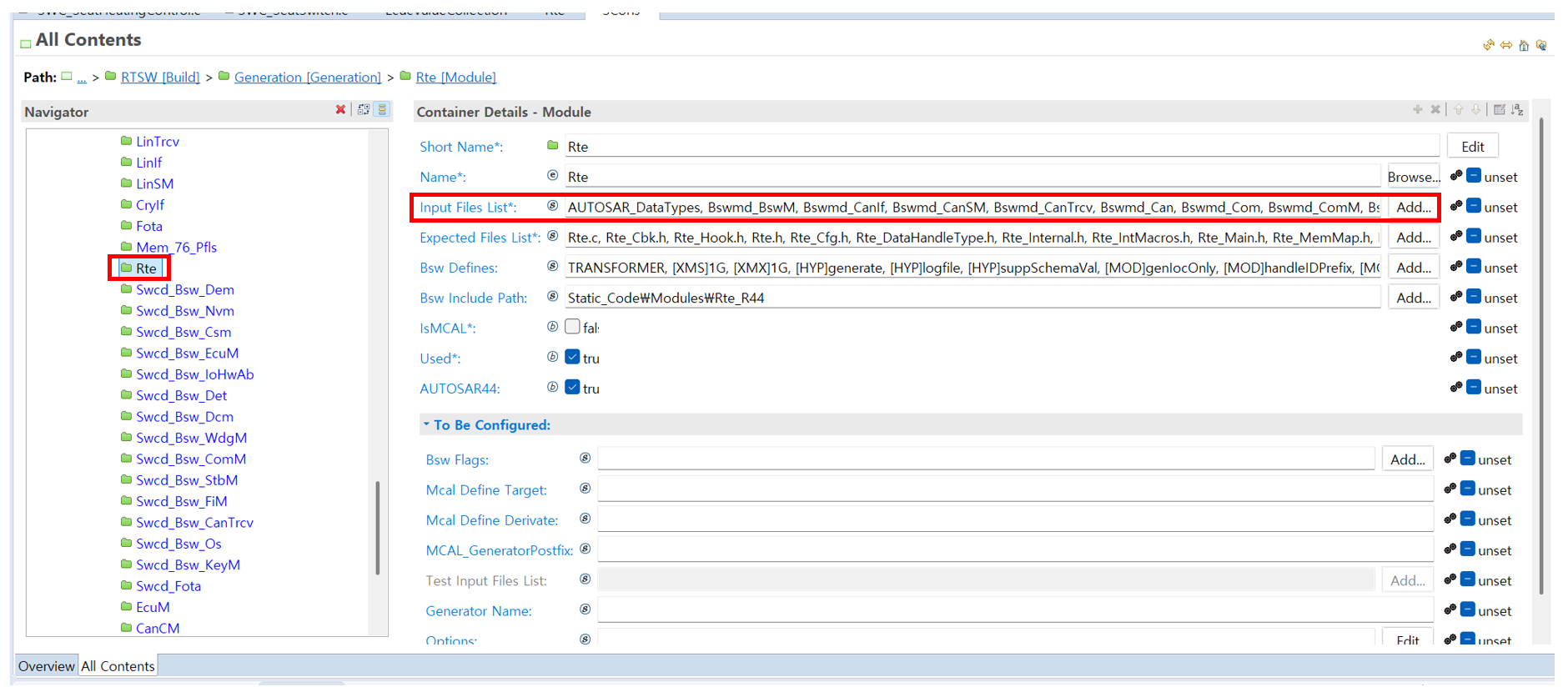

  • Input Files List → Add.. 클릭 8-3

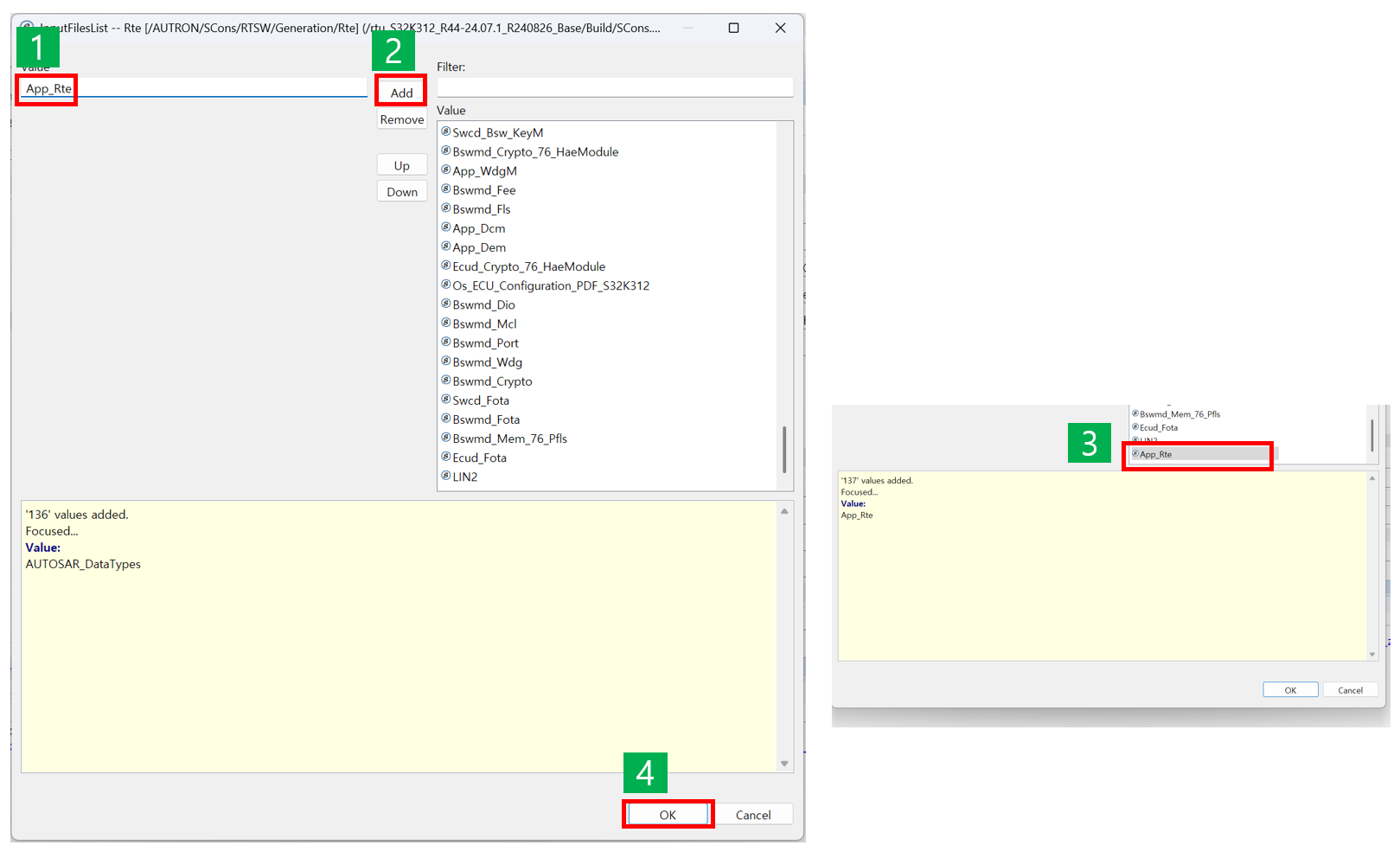

  • App_Rte 입력 후 Add 클릭 → 추가되었는지 확인 \ 화면 왼쪽 상단의 망치 버튼(Build) 누르기 8-4
